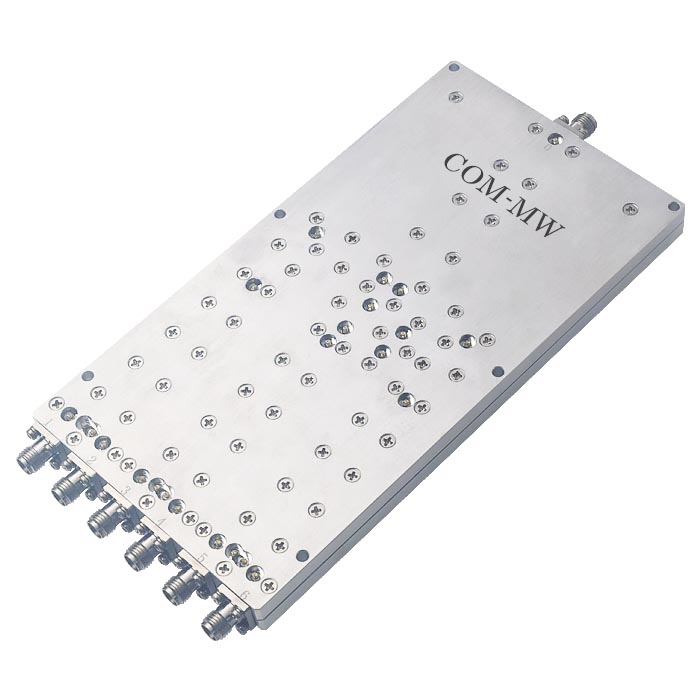

2~18GHz, 15W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

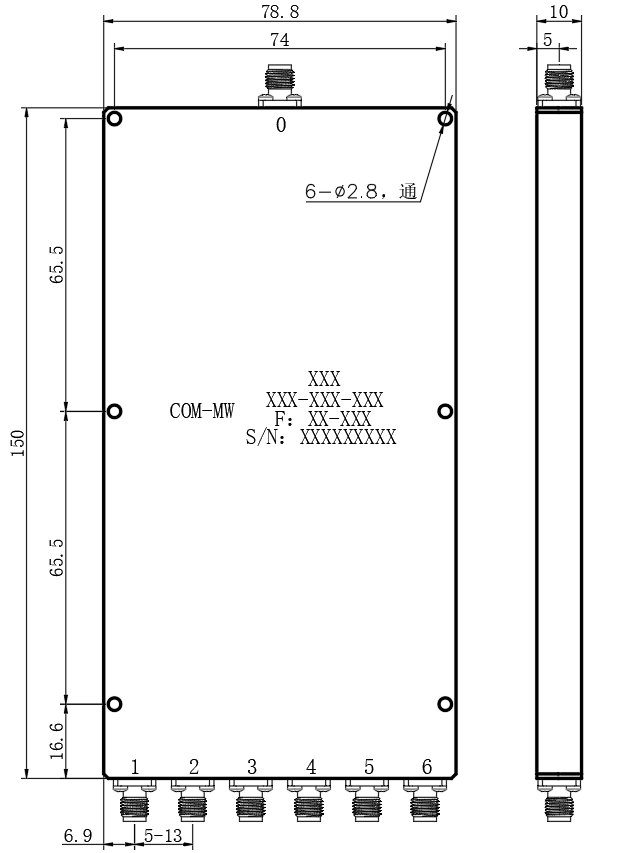

| 公共端口 | 0 |
| 分配端口 | 1~6 |

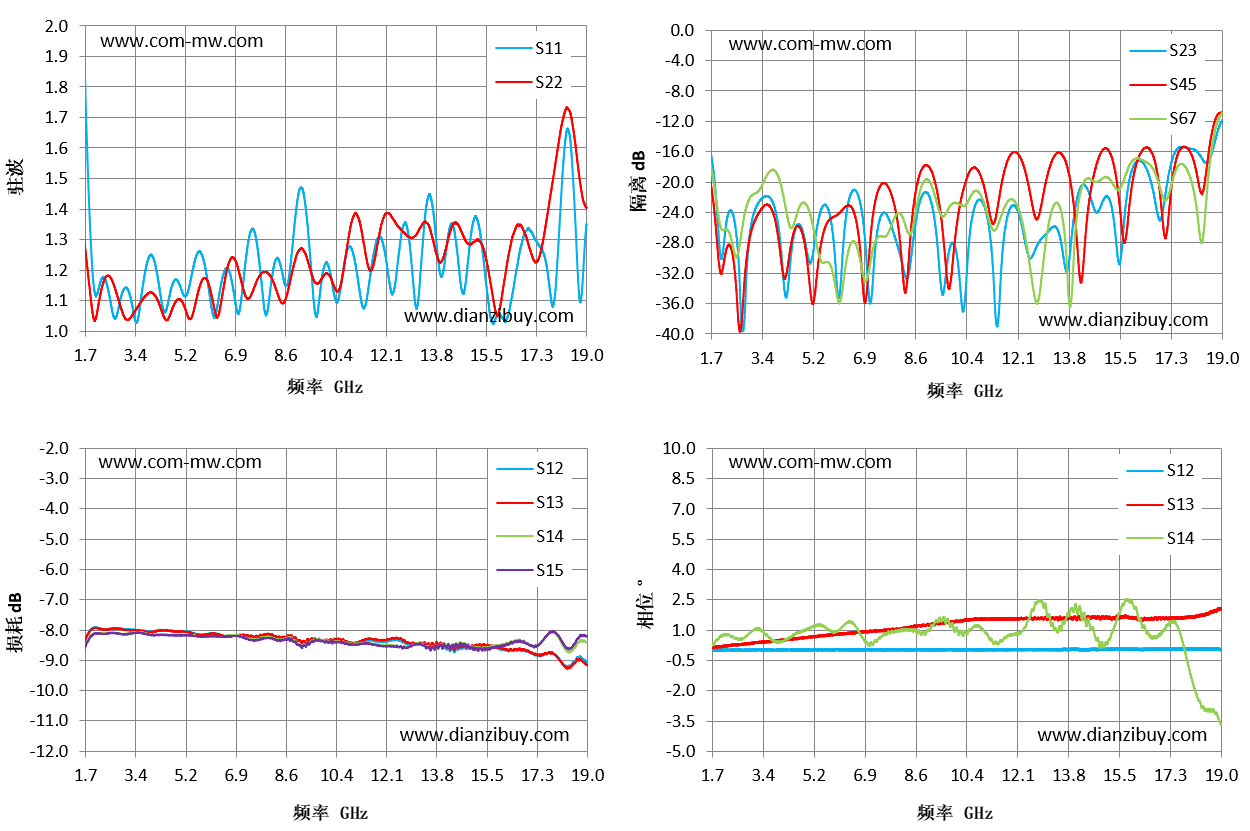

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 1.7 | 1.78 | 1.27 | -8.27 | -16.69 | 0.3 |
| 2.94 | 1.11 | 1.07 | -7.96 | -29.07 | 0.82 |
| 4.17 | 1.19 | 1.11 | -8.02 | -34.07 | 0.51 |
| 5.41 | 1.2 | 1.06 | -8.11 | -23.68 | 1.23 |
| 6.64 | 1.2 | 1.22 | -8.21 | -21.45 | 1.03 |
| 7.88 | 1.07 | 1.19 | -8.16 | -26.83 | 0.9 |
| 9.11 | 1.47 | 1.27 | -8.38 | -22.22 | 1.06 |
| 10.35 | 1.1 | 1.13 | -8.34 | -31.71 | 0.86 |
| 11.59 | 1.22 | 1.2 | -8.35 | -27.78 | 0.54 |
| 12.82 | 1.33 | 1.31 | -8.48 | -27.75 | 2.44 |
| 14.06 | 1.2 | 1.24 | -8.54 | -22.54 | 2.23 |
| 15.29 | 1.34 | 1.3 | -8.54 | -24.11 | 0.87 |
| 16.53 | 1.17 | 1.33 | -8.67 | -19.23 | 0.78 |
| 17.76 | 1.11 | 1.45 | -8.76 | -15.5 | -0.02 |
| 19 | 1.35 | 1.4 | -9.07 | -11.86 | -3.71 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
