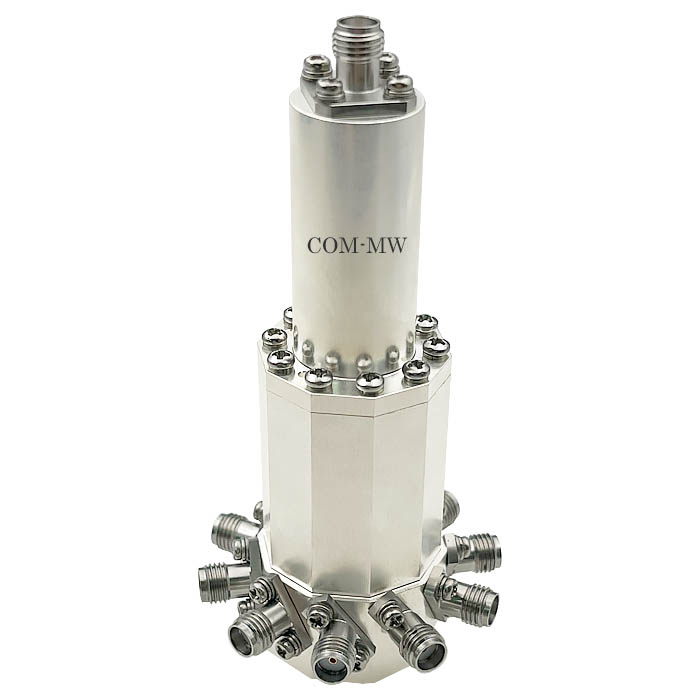

2~18GHz, 100W, 8路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 无 | |||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 无 | |||
| 相位平衡 | ±6 | ±8 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

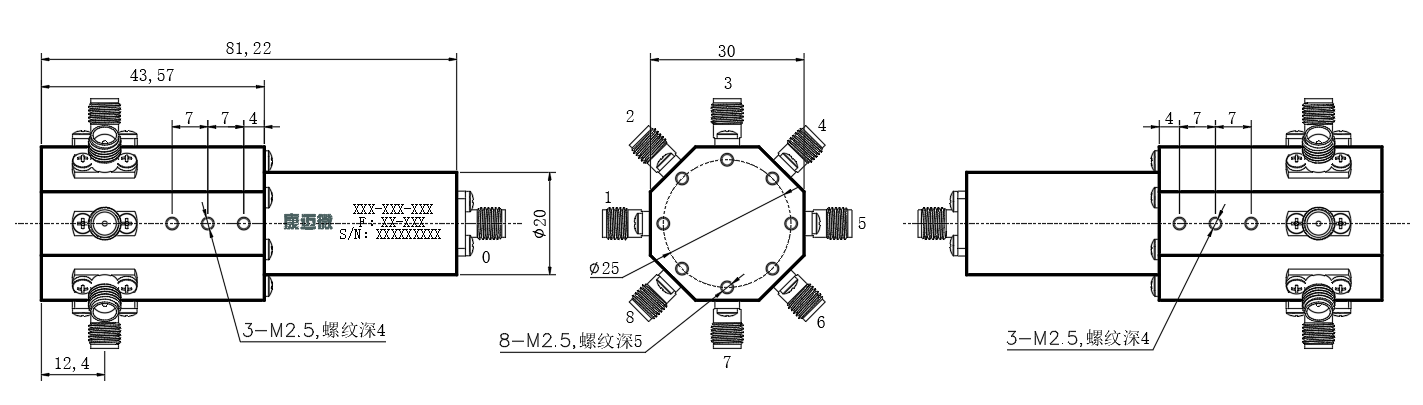

| 公共端口 | 0（SMA-K） |
| 分配端口 | 1,2,3,4,5,6,7,8（SMA-K） |

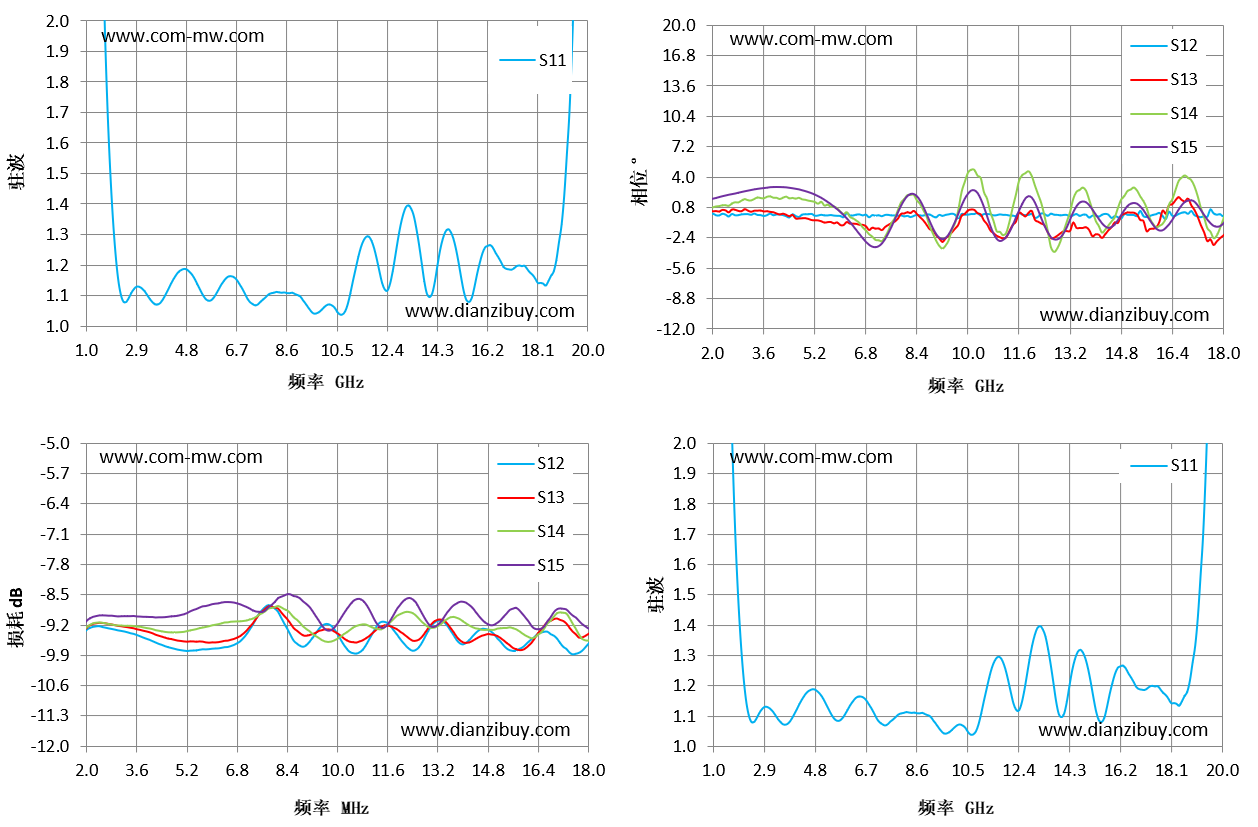

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 相位 ° |
|---|---|---|---|---|
| 1 | 11.64 | -14.4 | -14.39 | 0.29 |
| 2.36 | 1.11 | -9.24 | -9.16 | 1.01 |
| 3.71 | 1.07 | -9.47 | -9.31 | 1.9 |
| 5.07 | 1.17 | -9.79 | -9.57 | 1.49 |
| 6.43 | 1.16 | -9.72 | -9.56 | -0.37 |
| 7.79 | 1.09 | -8.79 | -8.82 | -0.37 |
| 9.14 | 1.1 | -9.6 | -9.43 | -3.26 |
| 10.5 | 1.06 | -9.84 | -9.59 | 3.86 |
| 11.86 | 1.28 | -9.34 | -9.26 | 4.38 |
| 13.21 | 1.4 | -9.11 | -9.08 | 0.32 |
| 14.57 | 1.29 | -9.34 | -9.48 | -0.68 |
| 15.93 | 1.21 | -9.73 | -9.77 | -1.31 |
| 17.29 | 1.19 | -9.71 | -9.11 | 1.97 |
| 18.64 | 1.17 | -9.48 | -9.15 | 3.05 |
| 20 | 4.66 | -11.99 | -12.08 | -0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
