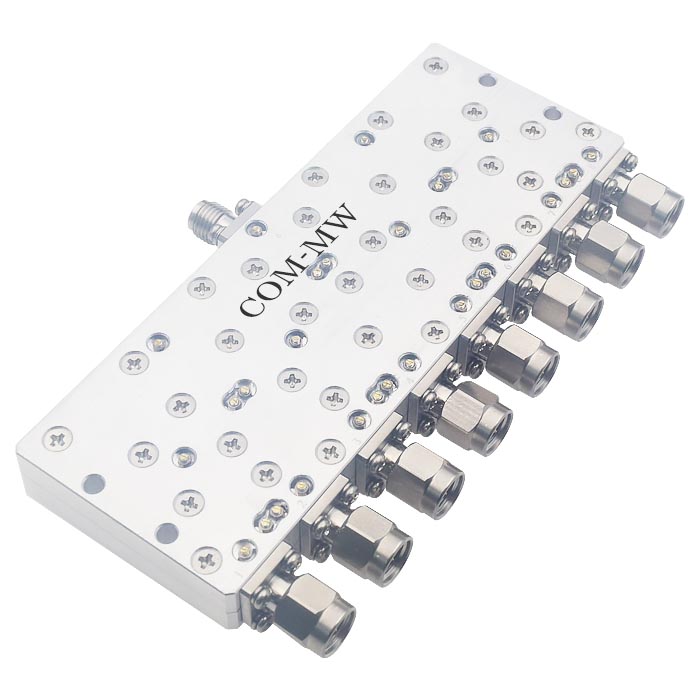

10~26.5GHz, 20W, 8路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 26.5 | GHz |
| 插入损耗 | 3.6 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

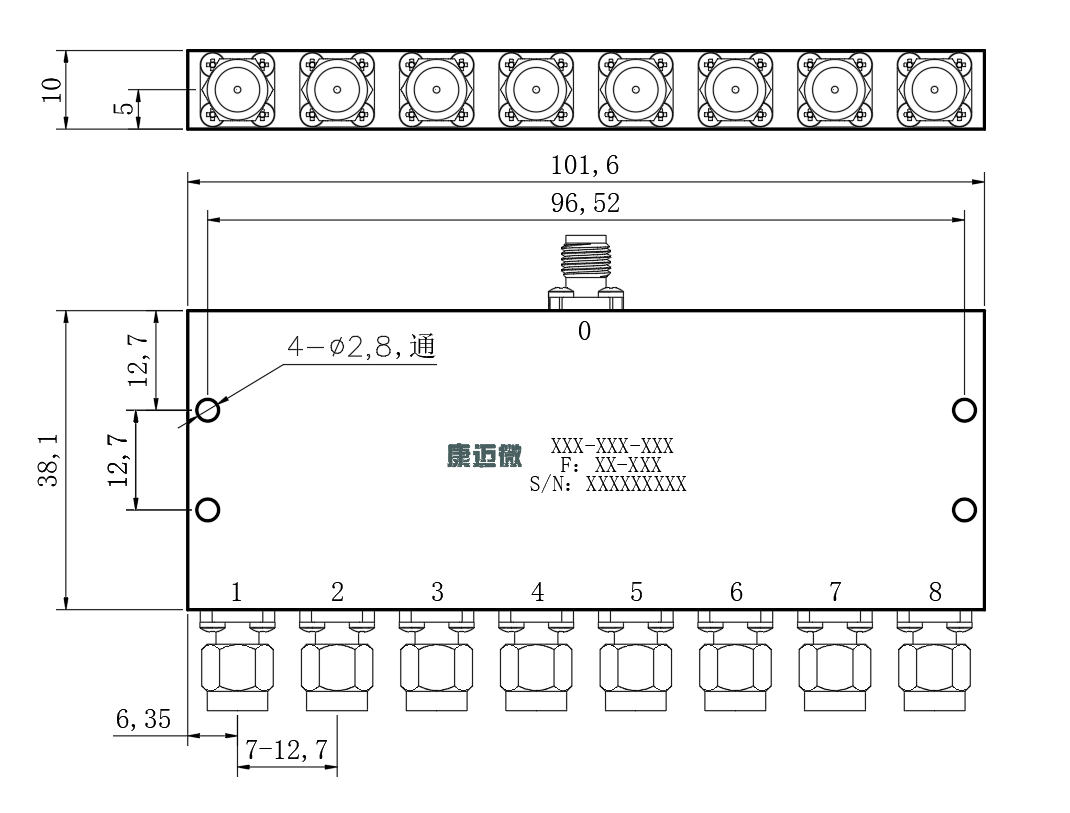

| 公共端口 | 0（SMA-K） |
| 分配端口 | 1~8（SMA-J） |

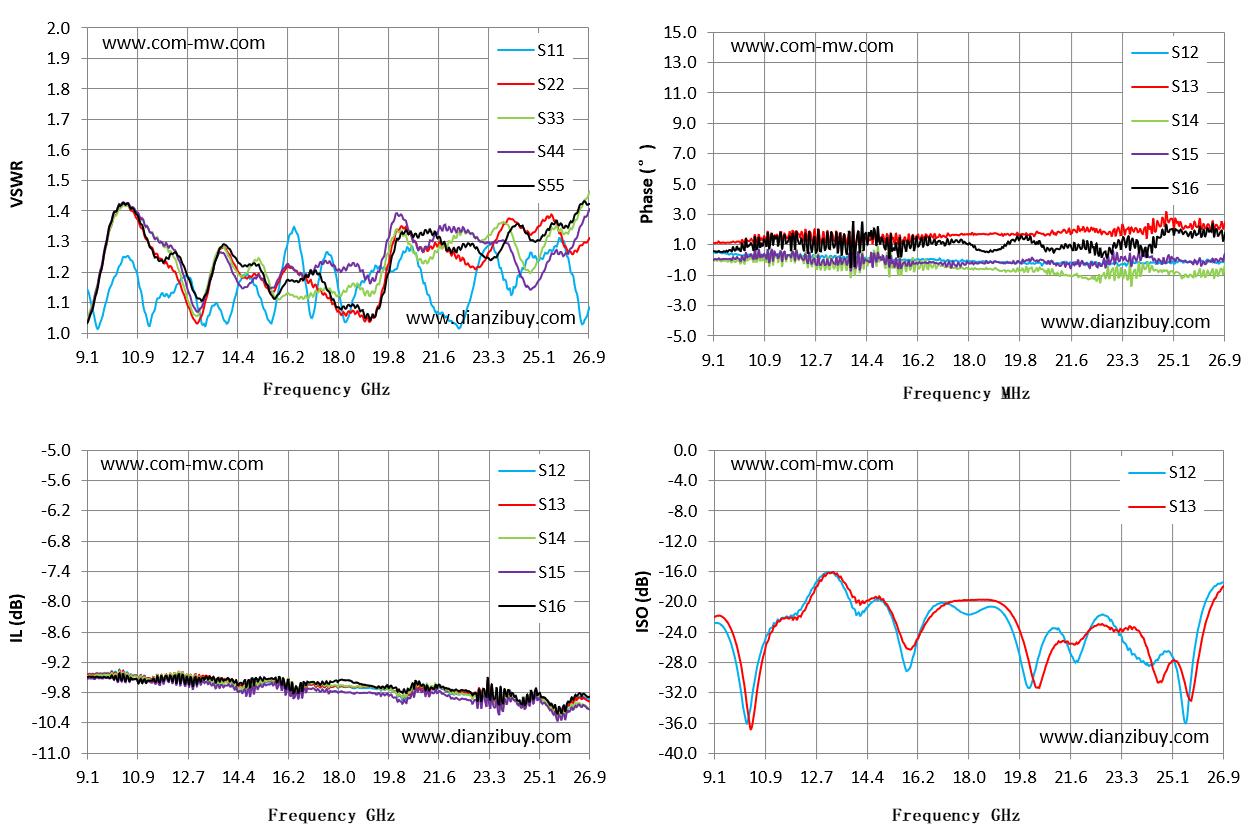

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S13 隔离 dB |
| 9.1 | 1.15 | 1.03 | -9.45 | 1.08 | -22.14 |
| 10.37 | 1.25 | 1.42 | -9.36 | 1.26 | -36.78 |
| 11.64 | 1.11 | 1.25 | -9.58 | 1.51 | -22.04 |
| 12.91 | 1.14 | 1.04 | -9.52 | 1.39 | -16.84 |
| 14.19 | 1.05 | 1.26 | -9.61 | 1.8 | -19.89 |
| 15.46 | 1.06 | 1.15 | -9.59 | 1.77 | -22.8 |
| 16.73 | 1.25 | 1.19 | -9.83 | 1.55 | -21.69 |
| 18 | 1.16 | 1.07 | -9.71 | 1.68 | -19.8 |
| 19.27 | 1.2 | 1.06 | -9.72 | 1.72 | -20.54 |
| 20.54 | 1.28 | 1.33 | -9.86 | 1.76 | -30.8 |
| 21.81 | 1.05 | 1.29 | -9.78 | 2.23 | -25.51 |
| 23.09 | 1.25 | 1.22 | -10.01 | 2.03 | -23.89 |
| 24.36 | 1.16 | 1.36 | -9.95 | 2.2 | -27.32 |
| 25.63 | 1.27 | 1.39 | -10.09 | 2.16 | -31.4 |
| 26.9 | 1.07 | 1.31 | -9.93 | 2.38 | -17.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
