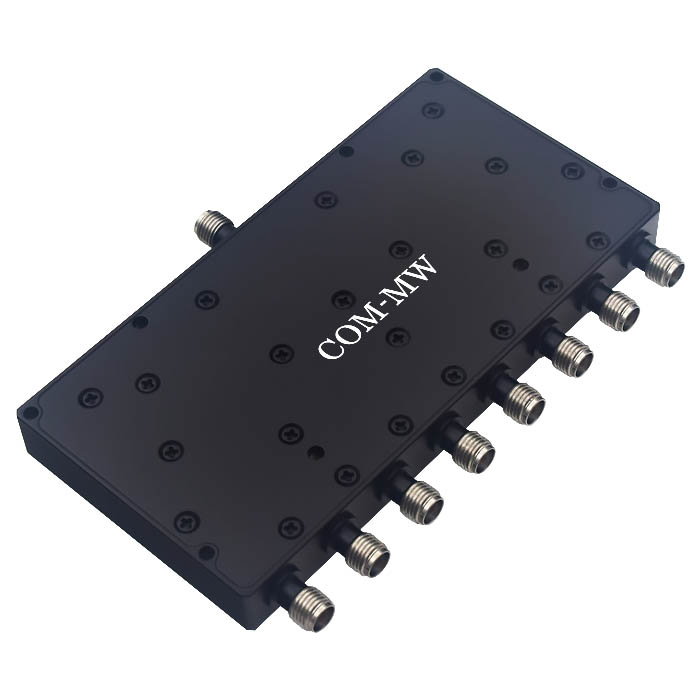

2000~8000MHz, 20W, 8路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小型化、低损耗、高可靠性。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 4 | ° |
| 功率容量 | 20W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1~8 |

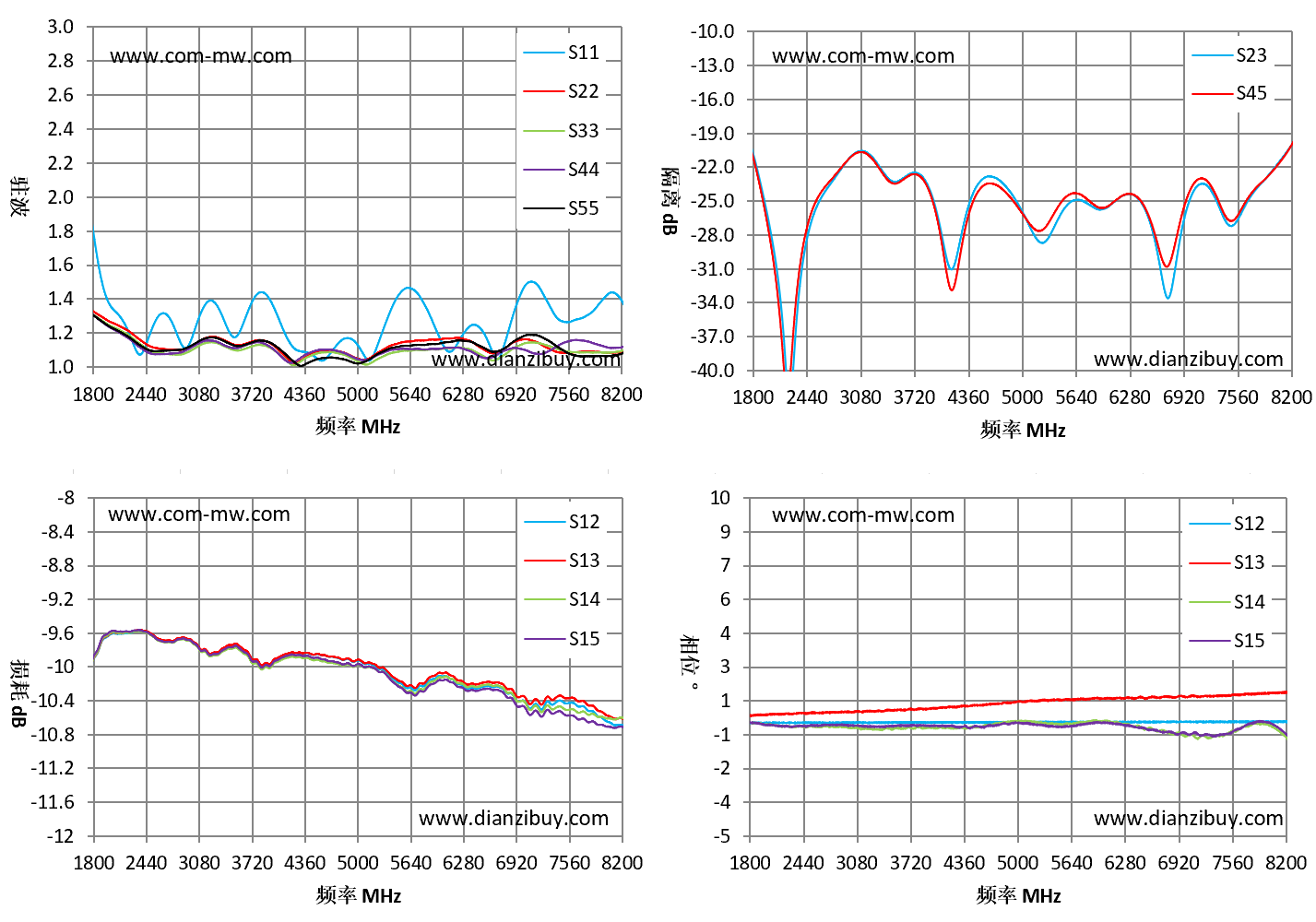

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 1800 | 1.79 | 1.33 | -9.9 | -20.85 | 0.35 |
| 2257 | 1.17 | 1.2 | -9.59 | -41.51 | 0.43 |
| 2714 | 1.3 | 1.1 | -9.7 | -23.52 | 0.49 |
| 3171 | 1.38 | 1.17 | -9.83 | -20.82 | 0.53 |
| 3629 | 1.27 | 1.14 | -9.81 | -22.74 | 0.59 |
| 4086 | 1.24 | 1.08 | -9.86 | -29.7 | 0.7 |
| 4543 | 1.04 | 1.09 | -9.86 | -22.96 | 0.81 |
| 5000 | 1.13 | 1.05 | -9.92 | -25.98 | 0.97 |
| 5457 | 1.39 | 1.13 | -10.16 | -26.13 | 1.05 |
| 5914 | 1.26 | 1.16 | -10.14 | -25.76 | 1.12 |
| 6371 | 1.24 | 1.15 | -10.24 | -24.77 | 1.11 |
| 6829 | 1.22 | 1.13 | -10.31 | -30.24 | 1.16 |
| 7286 | 1.4 | 1.12 | -10.41 | -24.69 | 1.21 |
| 7743 | 1.29 | 1.09 | -10.48 | -24.25 | 1.3 |
| 8200 | 1.39 | 1.09 | -10.69 | -20 | 1.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
