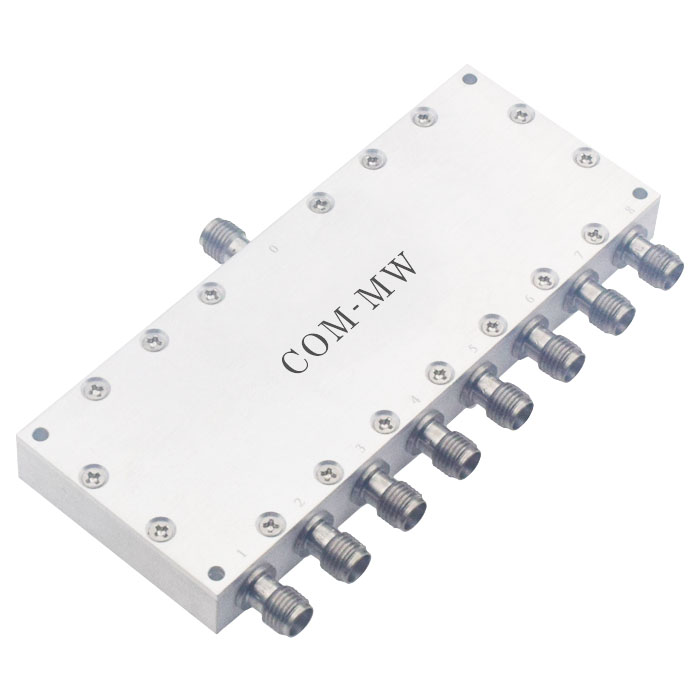

5~1000MHz, 1W, 8路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 1W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+85℃设计保证 |

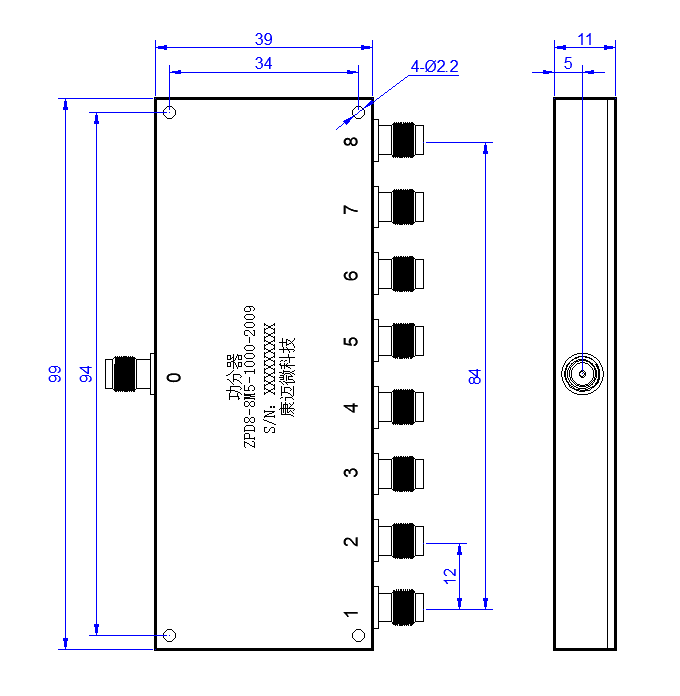

| 公共端口 | 0 |
| 分配端口 | 1~8 |

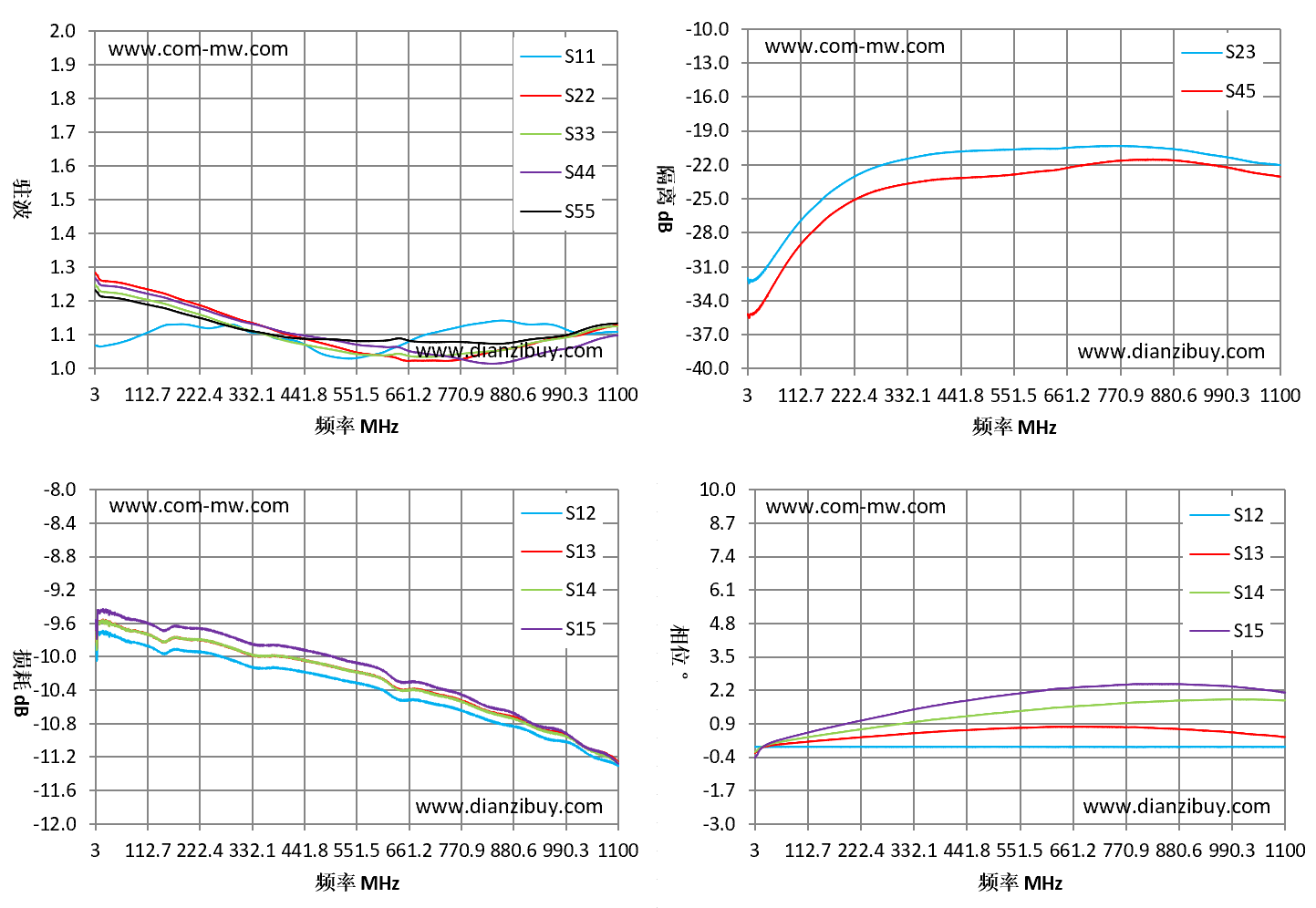

| 频率 MHz | S11 驻波 | S23 隔离 dB | S12 损耗 dB | S15 相位 ° |
| 3 | 1.07 | -32.01 | -9.84 | -0.44 |
| 81 | 1.09 | -28.66 | -9.83 | 0.4 |
| 160 | 1.13 | -24.92 | -9.93 | 0.76 |
| 238 | 1.12 | -22.72 | -9.95 | 1.08 |
| 316 | 1.11 | -21.62 | -10.1 | 1.39 |
| 395 | 1.08 | -21 | -10.14 | 1.66 |
| 473 | 1.05 | -20.76 | -10.22 | 1.89 |
| 552 | 1.03 | -20.65 | -10.31 | 2.08 |
| 630 | 1.06 | -20.59 | -10.49 | 2.26 |
| 708 | 1.1 | -20.4 | -10.56 | 2.35 |
| 787 | 1.13 | -20.36 | -10.68 | 2.43 |
| 865 | 1.14 | -20.56 | -10.82 | 2.44 |
| 943 | 1.13 | -21.03 | -10.97 | 2.39 |
| 1022 | 1.1 | -21.59 | -11.11 | 2.29 |
| 1100 | 1.11 | -22.03 | -11.31 | 2.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
