2.45~2.55GHz, 15W, 9路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.45 | ~ | 2.55 | GHz |
| 插入损耗 | 12 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 15W |
| 路数 | 9路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 20只功分器所有端口相位一致性：±3° |
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4，5，6，7，8，9 |

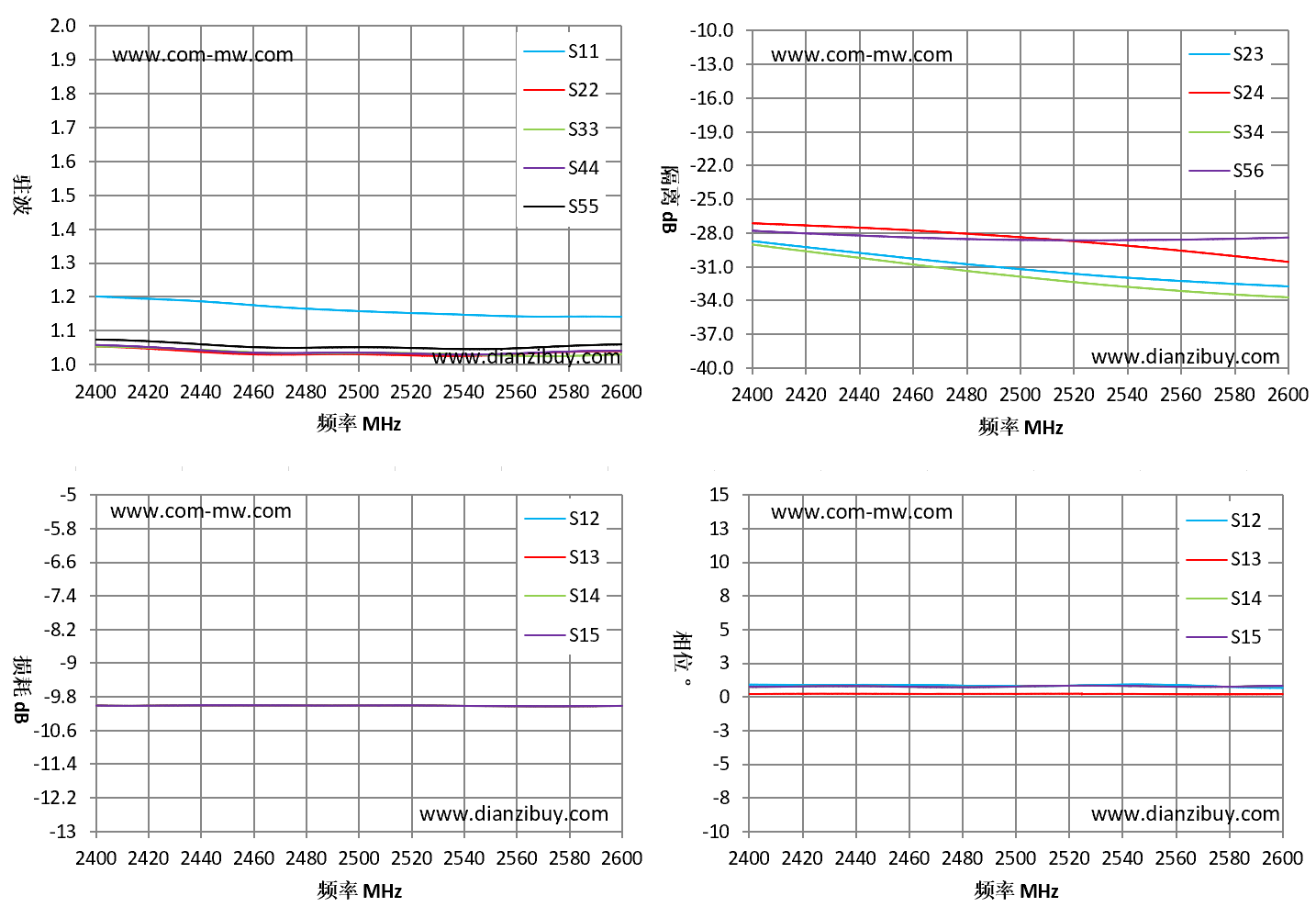

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S15 相位 ° |
| 2400 | 1.2 | 1.05 | -10.01 | -28.73 | 0.74 |
| 2414 | 1.2 | 1.05 | -10.01 | -29.1 | 0.77 |
| 2429 | 1.19 | 1.04 | -10.01 | -29.5 | 0.79 |
| 2443 | 1.19 | 1.04 | -10.01 | -29.85 | 0.79 |
| 2457 | 1.18 | 1.03 | -10.01 | -30.21 | 0.76 |
| 2471 | 1.17 | 1.03 | -10.01 | -30.56 | 0.73 |
| 2486 | 1.16 | 1.03 | -10.01 | -30.91 | 0.72 |
| 2500 | 1.16 | 1.03 | -10.01 | -31.22 | 0.77 |
| 2514 | 1.15 | 1.03 | -10.01 | -31.51 | 0.82 |
| 2529 | 1.15 | 1.03 | -10.01 | -31.8 | 0.84 |
| 2543 | 1.15 | 1.03 | -10.02 | -32.03 | 0.81 |
| 2557 | 1.14 | 1.03 | -10.02 | -32.23 | 0.77 |
| 2571 | 1.14 | 1.04 | -10.03 | -32.41 | 0.75 |
| 2586 | 1.14 | 1.04 | -10.02 | -32.6 | 0.78 |
| 2600 | 1.14 | 1.04 | -10.02 | -32.75 | 0.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
