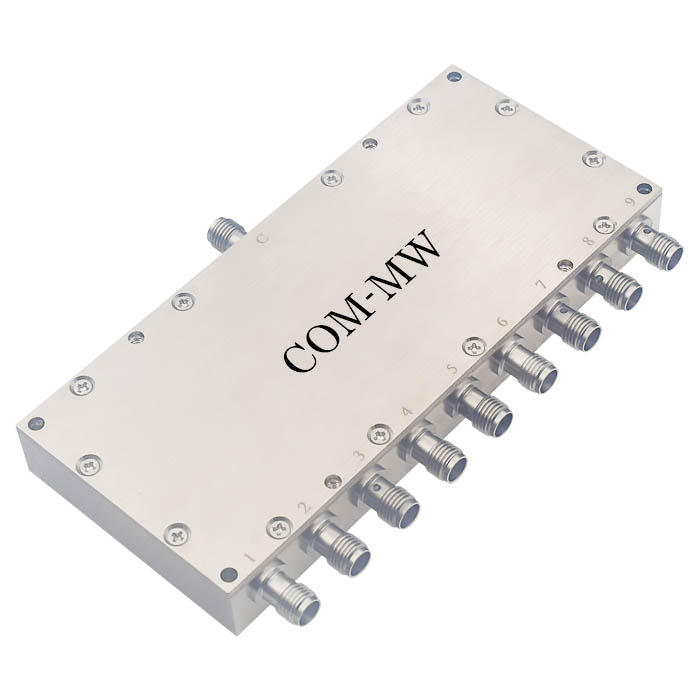

5~1450MHz, 2W, 9路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1450 | MHz |
| 插入损耗 | 3.5 | 5.5 | dB | |
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.5 | 2 | ||
| 输出驻波比 | 1.2 | 1.4 | ||
| 幅度平衡 | 0.8 | 1.5 | dB | |
| 相位平衡 | 10 | 20 | ° |
| 功率容量 | 2W |
| 路数 | 9路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or -K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

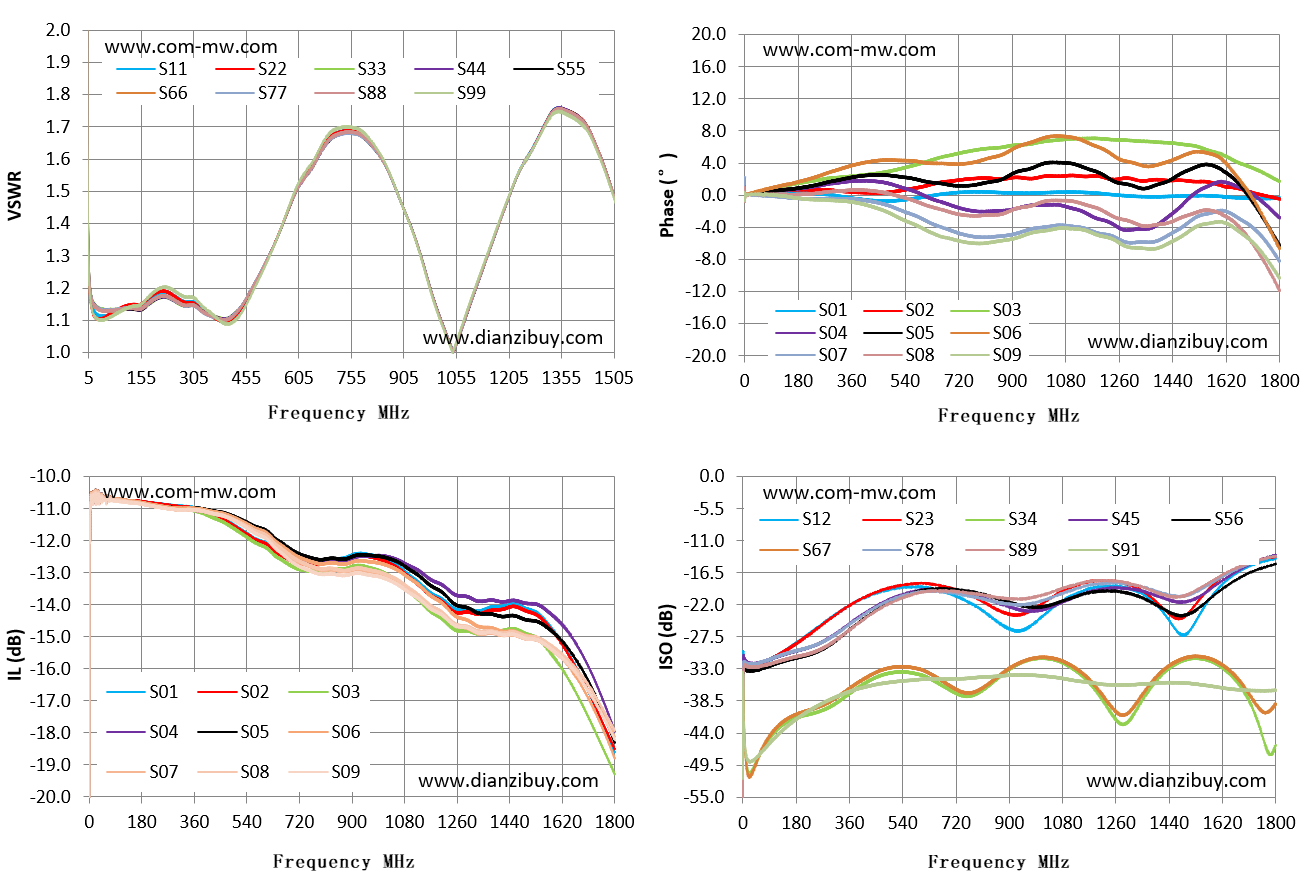

| Frequency MHz | S11 驻波 | S22 驻波 | S01 损耗 dB | S03 相位 ° | S12 隔离 dB |
| 5.00 | 1.24 | 1.23 | -10.70 | 0.05 | -31.34 |
| 112.00 | 1.14 | 1.15 | -10.73 | 1.02 | -30.83 |
| 219.00 | 1.19 | 1.19 | -10.83 | 1.72 | -27.16 |
| 326.00 | 1.14 | 1.13 | -10.93 | 2.24 | -23.20 |
| 434.00 | 1.13 | 1.13 | -11.22 | 2.65 | -20.30 |
| 541.00 | 1.35 | 1.35 | -11.78 | 3.45 | -19.02 |
| 648.00 | 1.59 | 1.59 | -12.38 | 4.59 | -19.31 |
| 755.00 | 1.69 | 1.69 | -12.70 | 5.47 | -21.35 |
| 862.00 | 1.56 | 1.56 | -12.56 | 5.94 | -25.00 |
| 969.00 | 1.24 | 1.24 | -12.46 | 6.43 | -25.72 |
| 1076.00 | 1.09 | 1.09 | -12.93 | 6.95 | -21.43 |
| 1184.00 | 1.42 | 1.42 | -13.71 | 7.07 | -19.06 |
| 1291.00 | 1.67 | 1.67 | -14.13 | 6.83 | -19.04 |
| 1398.00 | 1.74 | 1.74 | -14.06 | 6.58 | -22.05 |
| 1505.00 | 1.48 | 1.49 | -14.15 | 6.19 | -26.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
