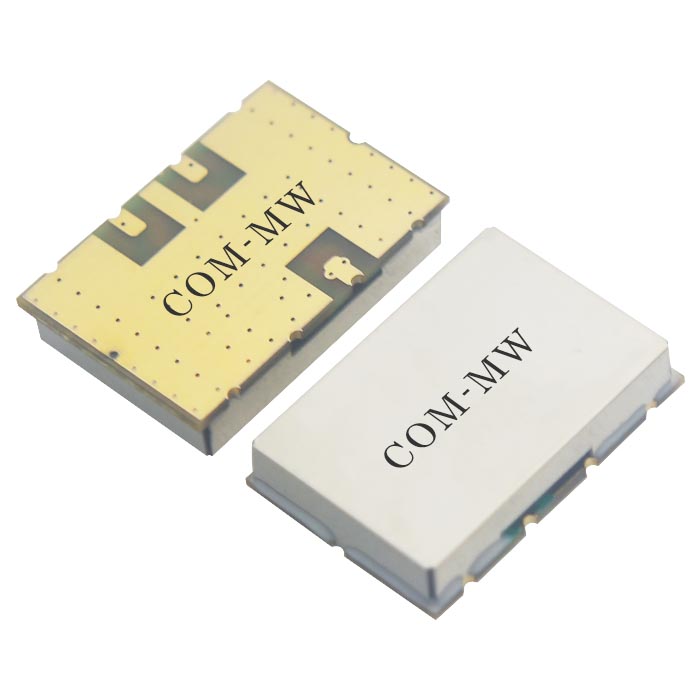

1~32MHz, 10W, 2路, 相位0°, 表面贴装, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 32 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 30 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.1 | dB | ||
| 相位平衡 | 2 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

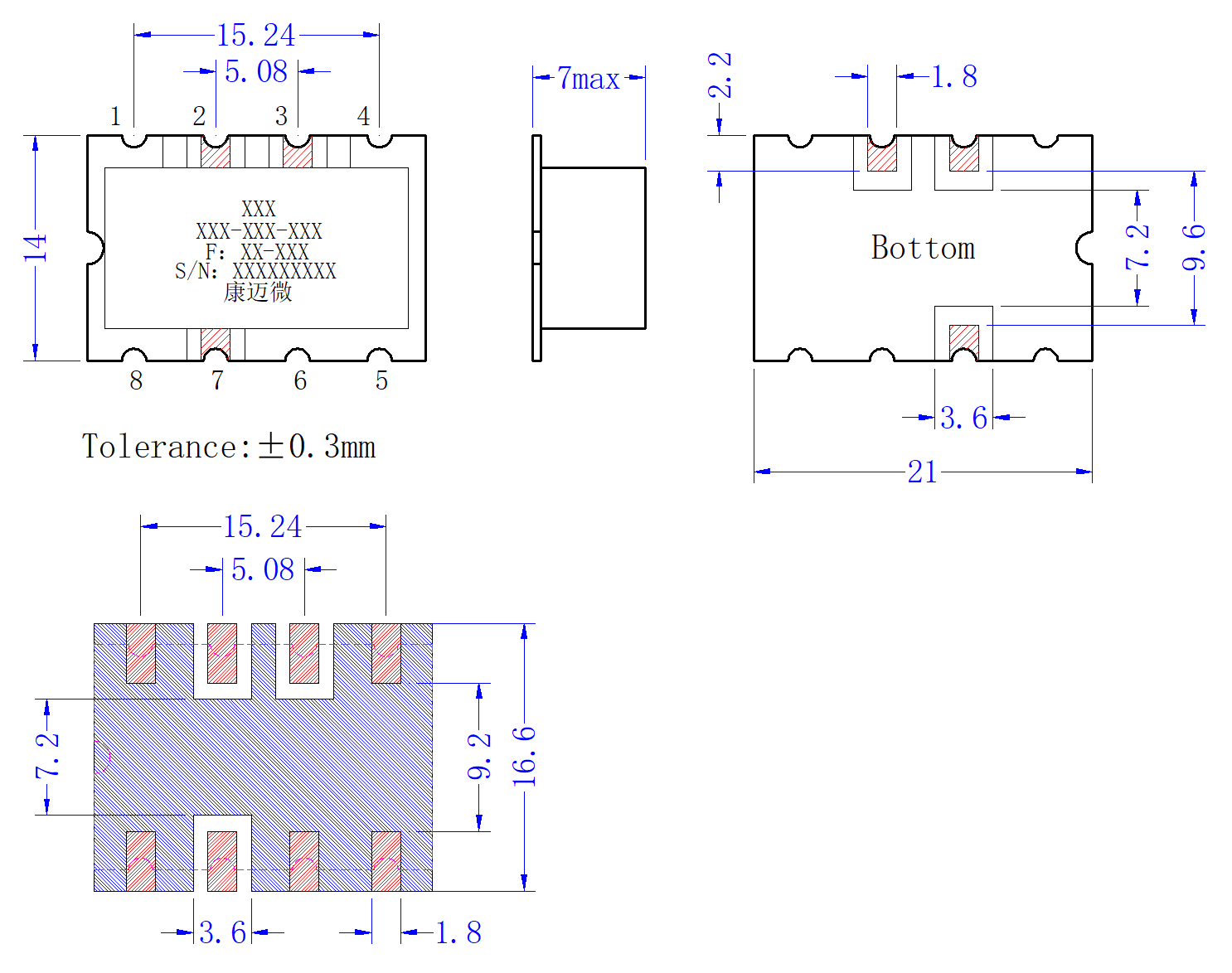

| 公共端口 | 7 |
| 分配端口 | 2，3 |
| 接地端口 | 1，4，5，6，8 |

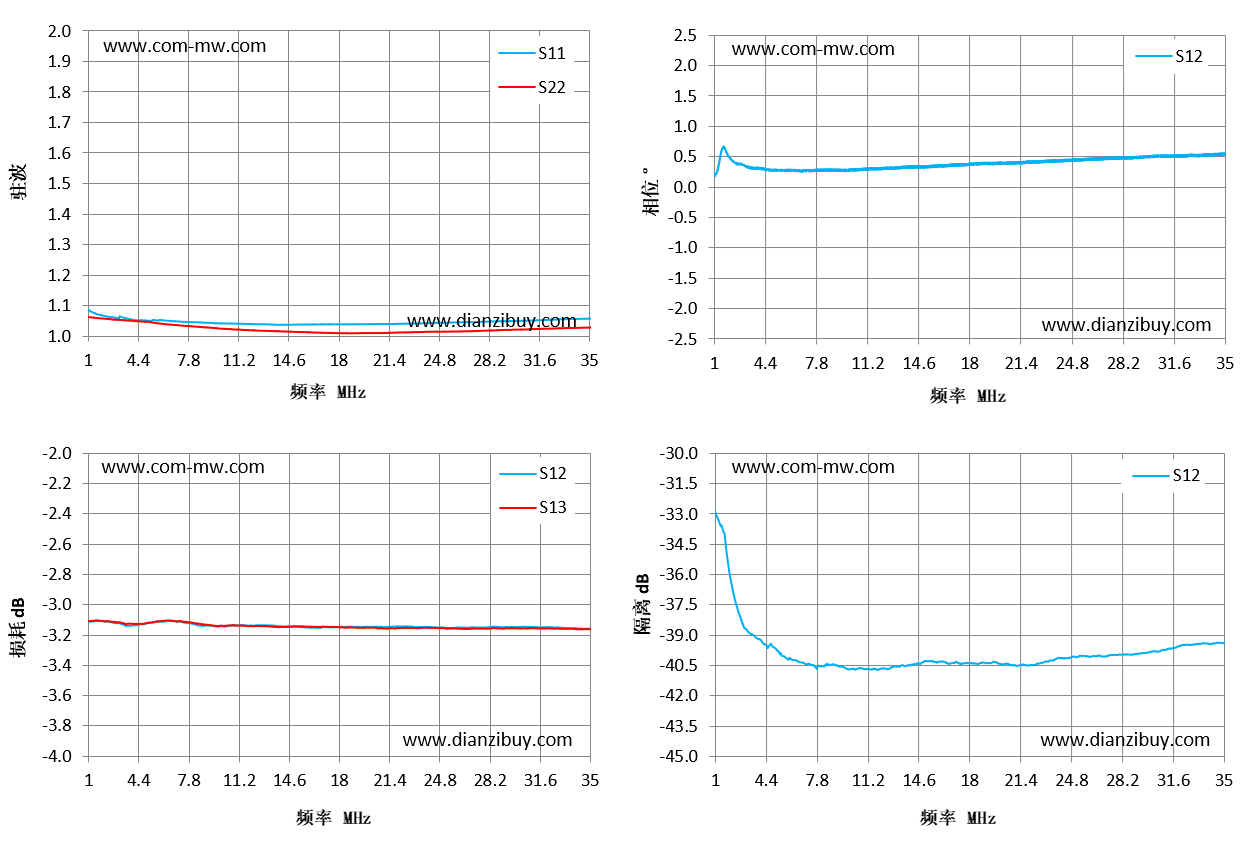

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.09 | -3.11 | -3.11 | 2.95 | -32.93 |
| 3 | 1.06 | -3.12 | -3.12 | 1.83 | -38.64 |
| 6 | 1.05 | -3.11 | -3.11 | 0.64 | -40.12 |
| 8 | 1.05 | -3.12 | -3.12 | 0.31 | -40.52 |
| 11 | 1.04 | -3.14 | -3.14 | 0.2 | -40.66 |
| 13 | 1.04 | -3.14 | -3.14 | 0.3 | -40.52 |
| 16 | 1.04 | -3.15 | -3.15 | 0.57 | -40.29 |
| 18 | 1.04 | -3.15 | -3.15 | 0.65 | -40.38 |
| 20 | 1.04 | -3.15 | -3.15 | 0.6 | -40.4 |
| 23 | 1.04 | -3.15 | -3.15 | 0.49 | -40.29 |
| 25 | 1.04 | -3.15 | -3.15 | 0.45 | -40.04 |
| 28 | 1.05 | -3.15 | -3.16 | 0.4 | -39.95 |
| 30 | 1.05 | -3.15 | -3.16 | 0.38 | -39.83 |
| 33 | 1.05 | -3.15 | -3.16 | 0.37 | -39.46 |
| 35 | 1.06 | -3.16 | -3.16 | 0.37 | -39.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
