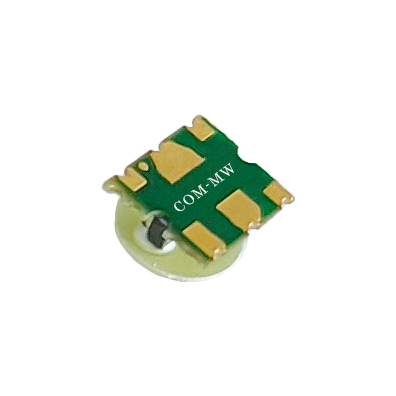

1~650MHz, 2W, 2路, 0°, 表面贴装, 替代ADP-2-1W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 650 | MHz |
| 插入损耗 | 0.6 | 1 | dB | |
| 隔离度 | 20 | 24 | dB | |
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | 0.15 | 0.3 | dB | |
| 相位平衡 | 2 | 3 | ° |
| 功率容量 | 2W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADP-2-1W+ |

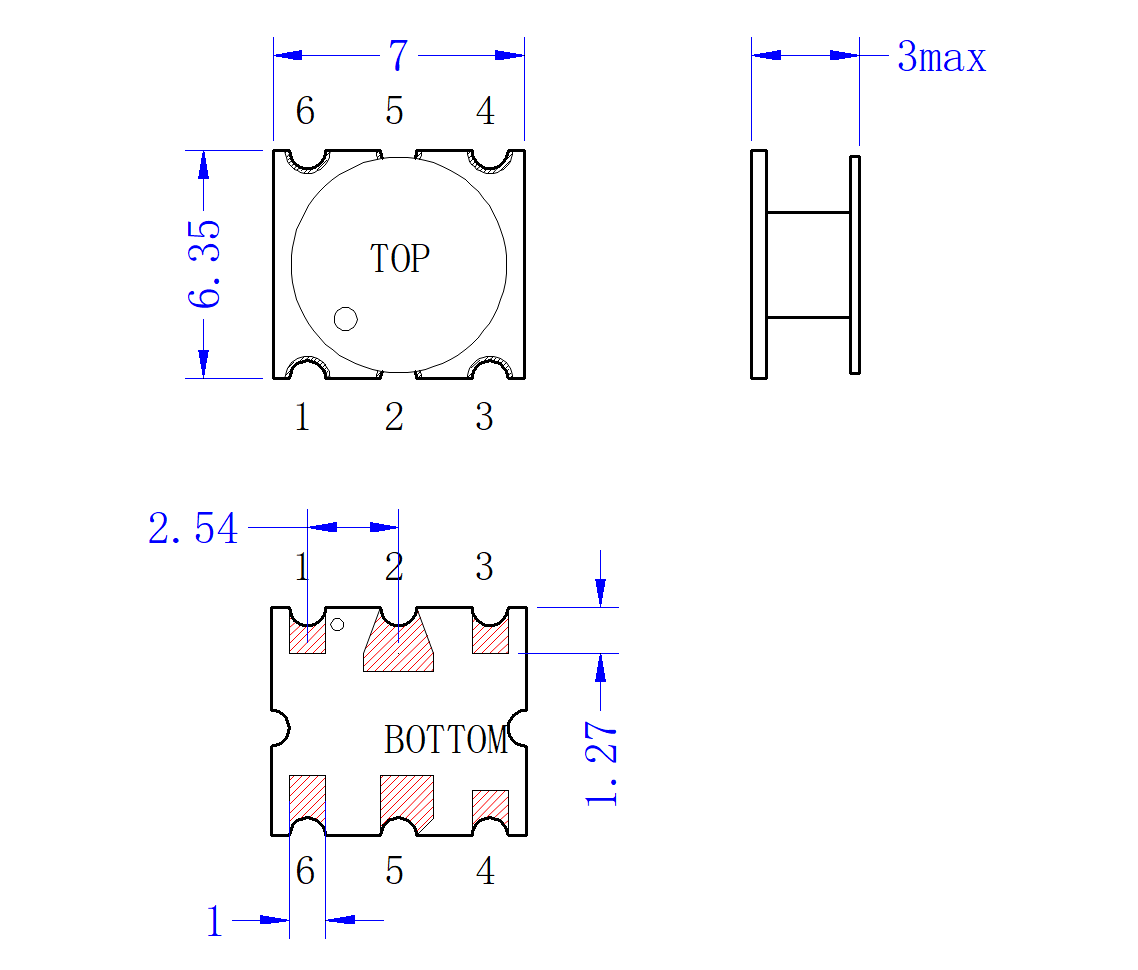

| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 2，5，6 |

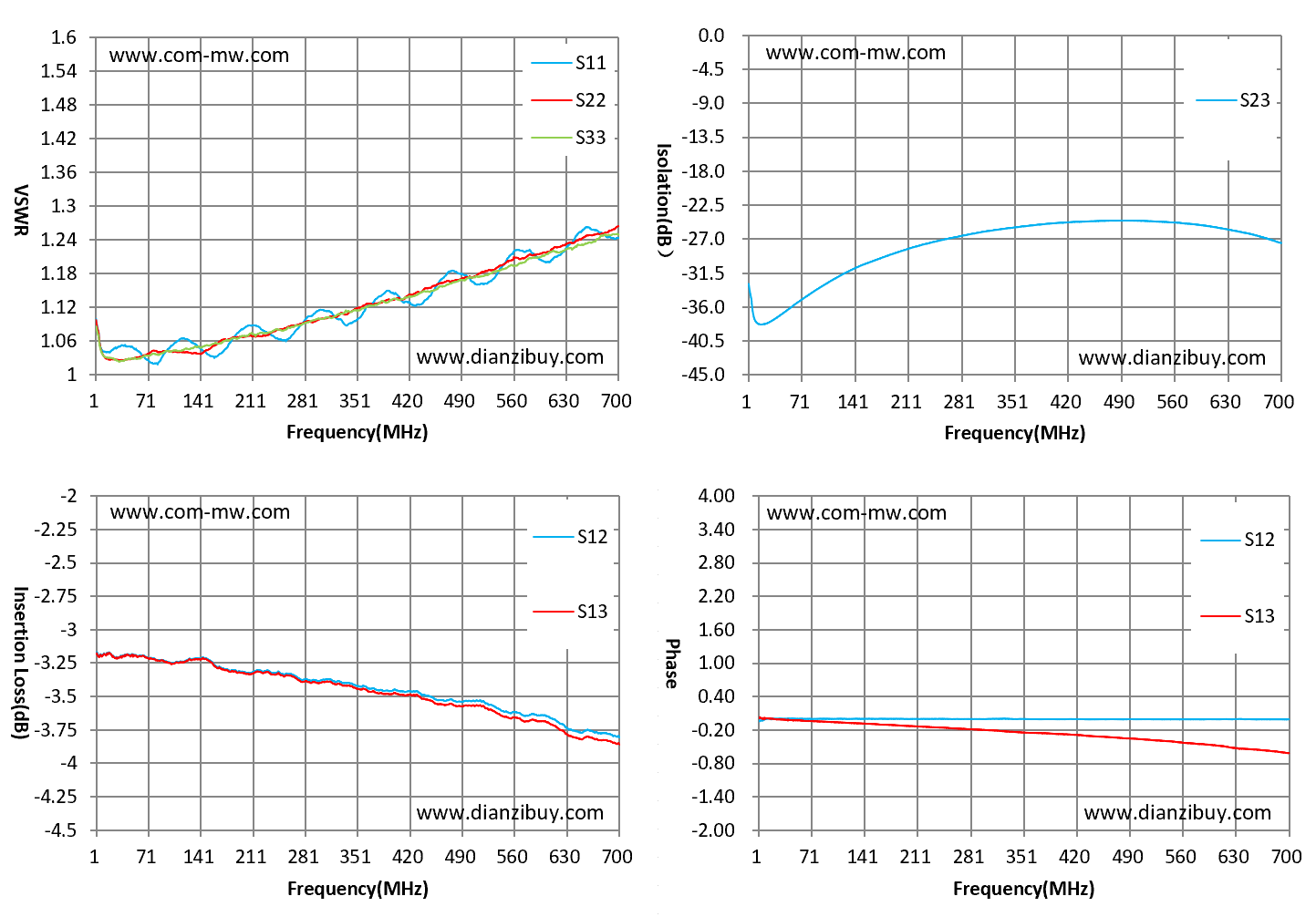

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1 | -3.17 | -32.9 | 1.09 | 1.09 |
| 50 | -3.19 | -36.5 | 1.04 | 1.02 |
| 100 | -3.25 | -32.9 | 1.05 | 1.04 |
| 200 | -3.32 | -28.3 | 1.09 | 1.06 |
| 300 | -3.28 | -26.2 | 1.11 | 1.1 |
| 400 | -3.45 | -24.9 | 1.14 | 1.13 |
| 500 | -3.53 | -24.5 | 1.17 | 1.17 |
| 600 | -3.65 | -25.3 | 1.2 | 1.22 |
| 650 | -3.77 | -26.1 | 1.25 | 1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
