30~406MHz, 400W, 2路, 相位0°, N, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率，带正反耦合检测端口。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 406 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 400W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 耦合度：50dB±1dB 耦合方向性：18dB 耦合端口：SMA-K |
| 公共端口 | 输入 |
| 分配端口 | 输出1，输出2 |

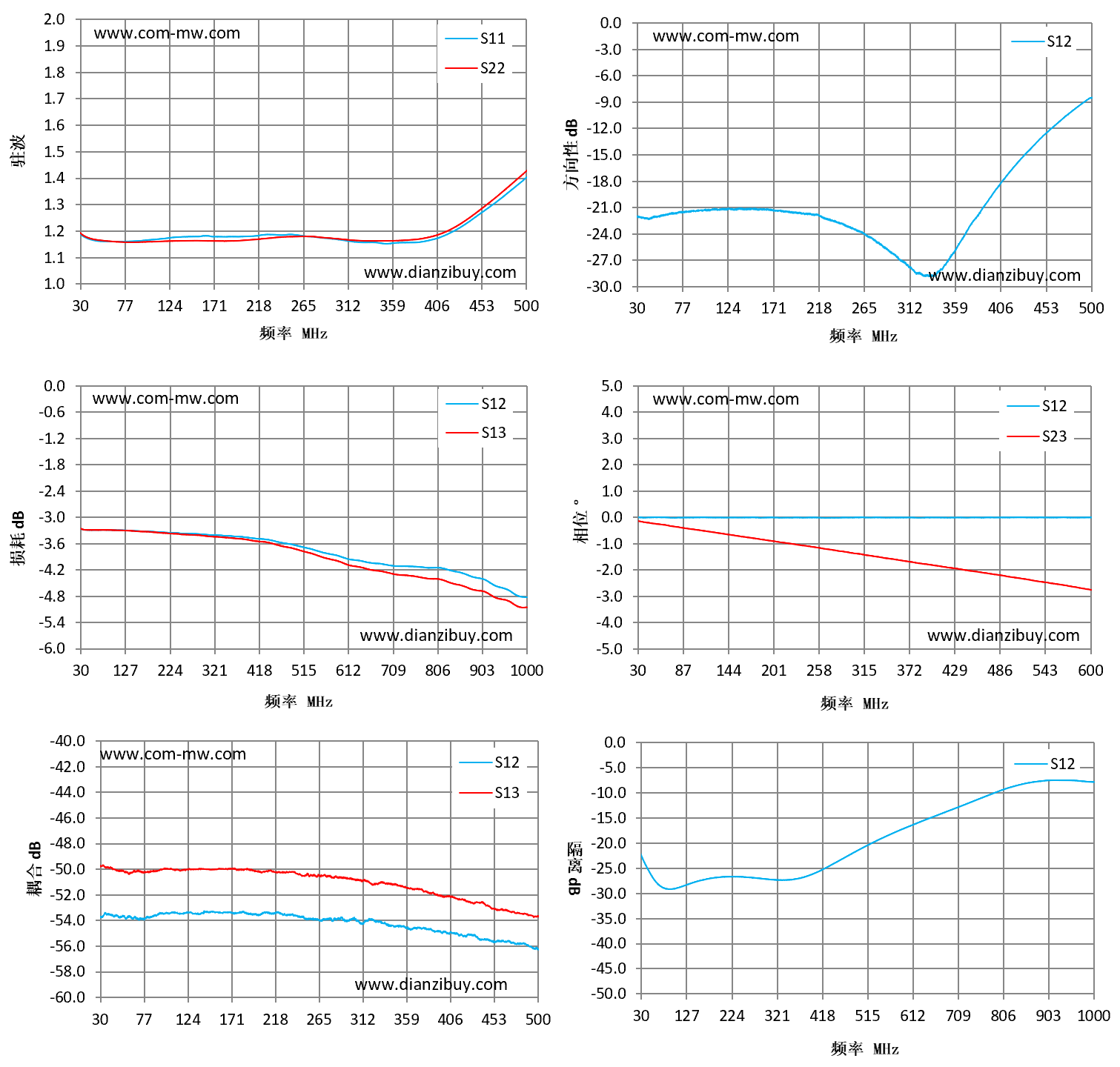

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 相位 ° |
|---|---|---|---|---|
| 30 | 1.19 | 1.19 | -3.26 | -0.13 |
| 64 | 1.16 | 1.16 | -3.29 | -0.28 |
| 97 | 1.17 | 1.16 | -3.29 | -0.44 |
| 131 | 1.18 | 1.16 | -3.3 | -0.59 |
| 164 | 1.18 | 1.16 | -3.32 | -0.74 |
| 198 | 1.18 | 1.16 | -3.33 | -0.88 |
| 231 | 1.19 | 1.17 | -3.35 | -1.04 |
| 265 | 1.18 | 1.18 | -3.37 | -1.19 |
| 299 | 1.17 | 1.17 | -3.39 | -1.35 |
| 332 | 1.16 | 1.16 | -3.41 | -1.49 |
| 366 | 1.16 | 1.16 | -3.44 | -1.65 |
| 399 | 1.17 | 1.18 | -3.47 | -1.8 |
| 433 | 1.22 | 1.23 | -3.5 | -1.95 |
| 466 | 1.3 | 1.32 | -3.58 | -2.11 |
| 500 | 1.4 | 1.43 | -3.65 | -2.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
