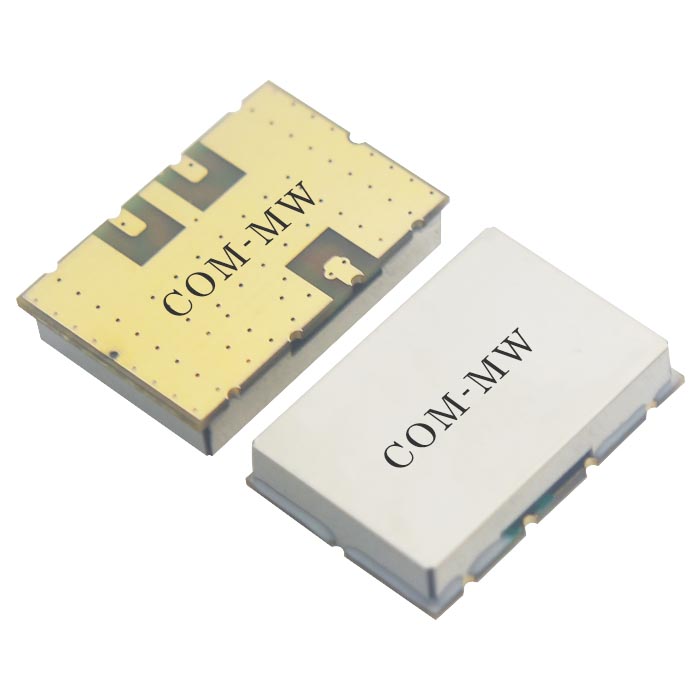

30~512MHz, 10W, 2路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 512 | MHz |
| 插入损耗 | 0.65 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

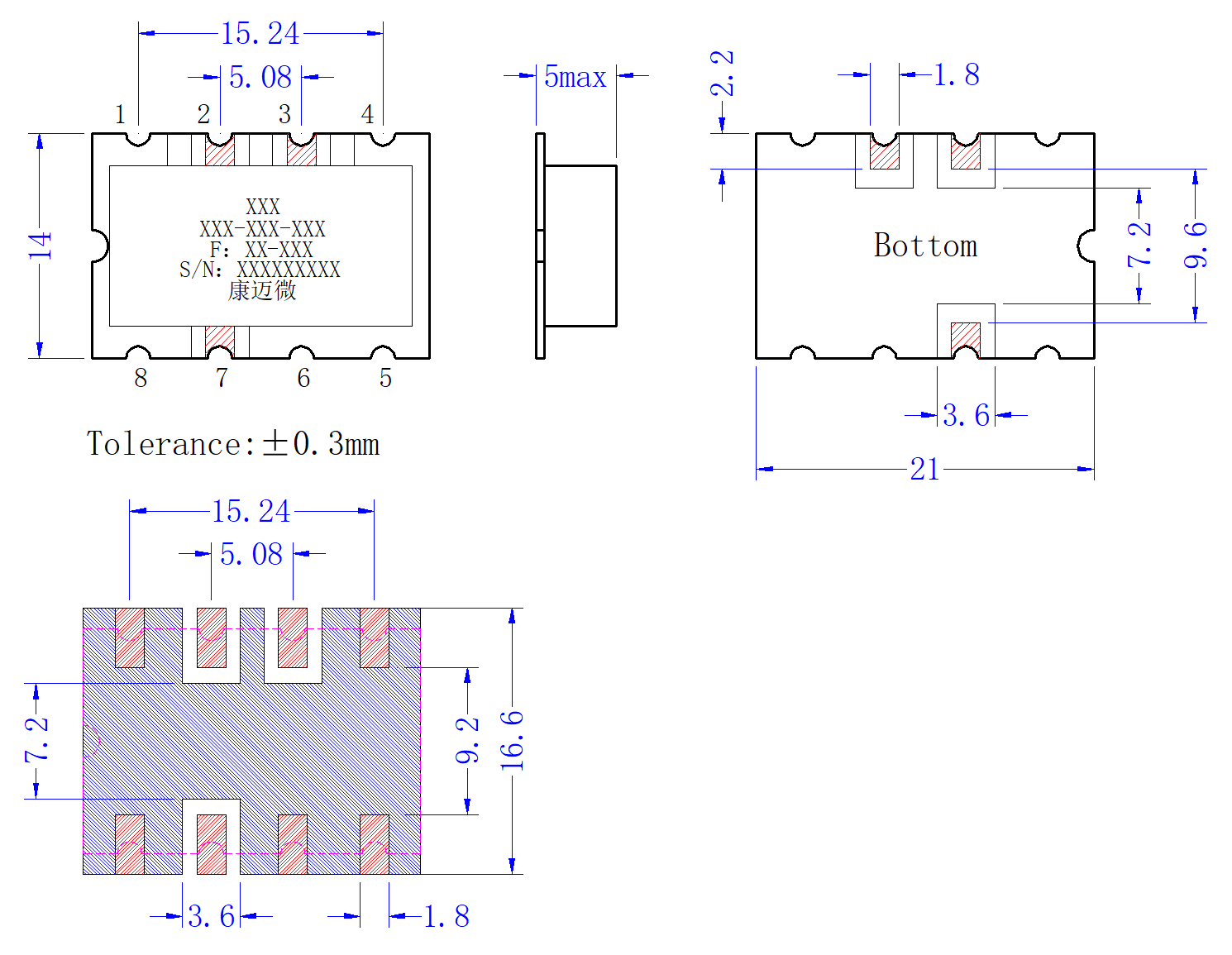

| 公共端口 | 7 |
| 分配端口 | 2，3 |
| 接地端口 | 1，4，5，6，8 |

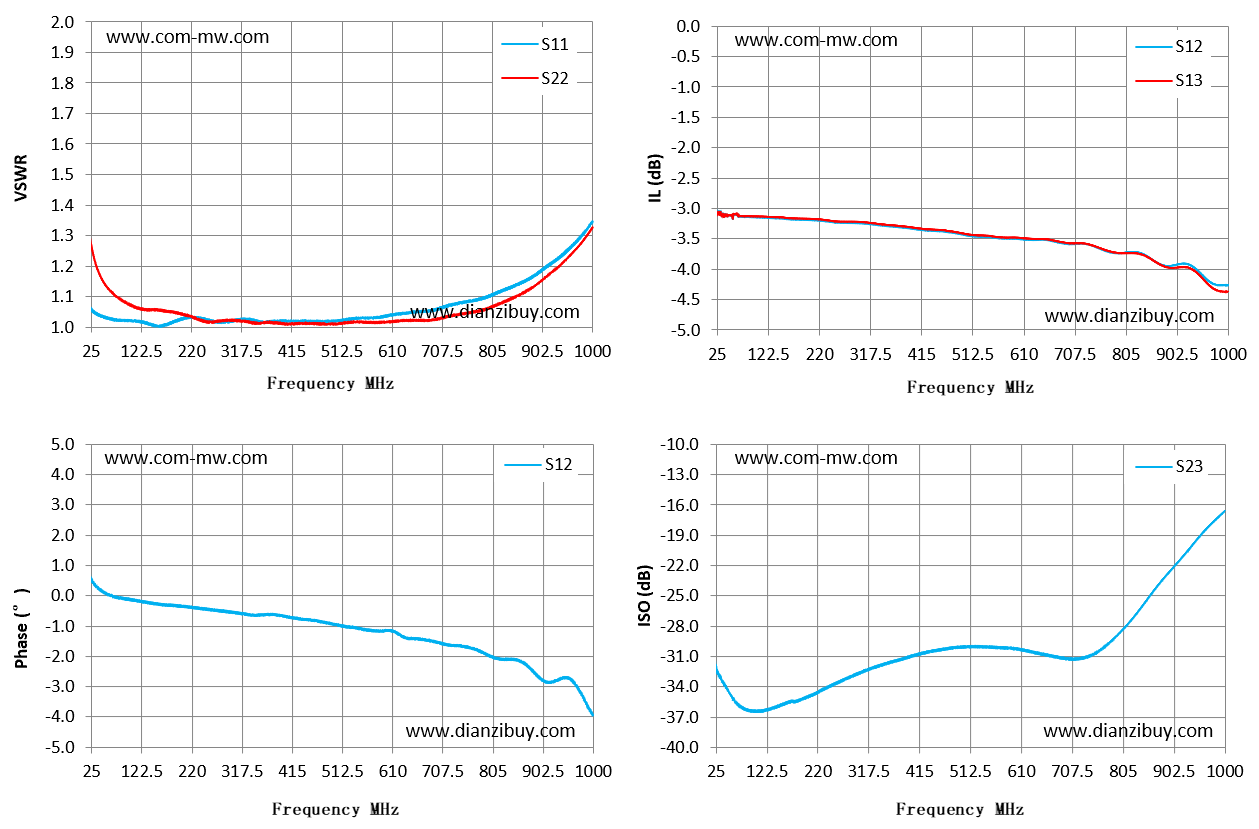

| Frequency MHz | S11 驻波 | S12 相位 ° | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 25 | 1.06 | 0.52 | -3.07 | -3.08 | -32.08 |
| 95 | 1.02 | -0.12 | -3.15 | -3.13 | -36.4 |
| 164 | 1 | -0.3 | -3.18 | -3.16 | -35.52 |
| 234 | 1.03 | -0.42 | -3.21 | -3.2 | -34.16 |
| 304 | 1.02 | -0.56 | -3.25 | -3.23 | -32.55 |
| 373 | 1.02 | -0.62 | -3.31 | -3.29 | -31.39 |
| 443 | 1.02 | -0.79 | -3.37 | -3.35 | -30.44 |
| 513 | 1.02 | -1 | -3.46 | -3.44 | -30.02 |
| 582 | 1.03 | -1.17 | -3.5 | -3.48 | -30.15 |
| 652 | 1.05 | -1.42 | -3.52 | -3.51 | -30.78 |
| 721 | 1.07 | -1.64 | -3.58 | -3.58 | -31.22 |
| 791 | 1.1 | -1.93 | -3.74 | -3.74 | -29.05 |
| 861 | 1.15 | -2.18 | -3.88 | -3.88 | -24.68 |
| 930 | 1.22 | -2.8 | -3.95 | -4 | -20.46 |
| 1000 | 1.35 | -3.95 | -4.26 | -4.37 | -16.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
