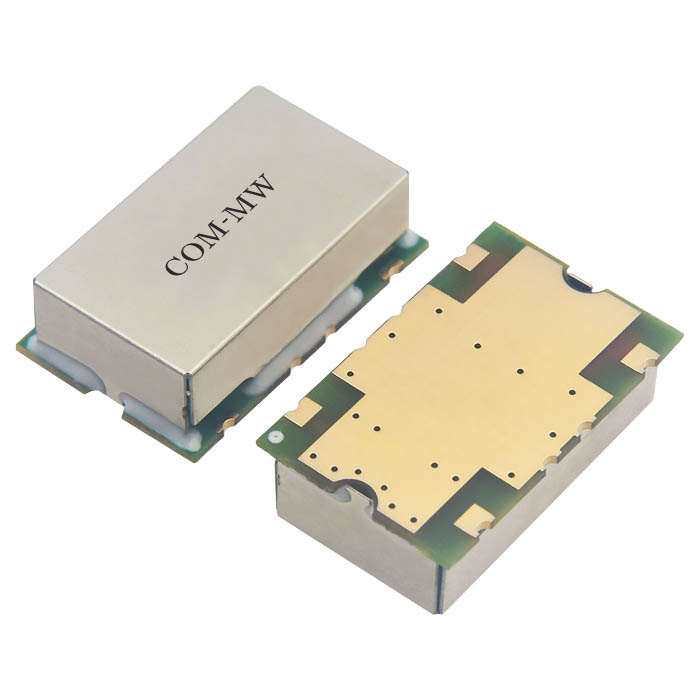

30~678MHz, 10W, 2路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 678 | MHz |
| 插入损耗 | 0.65 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

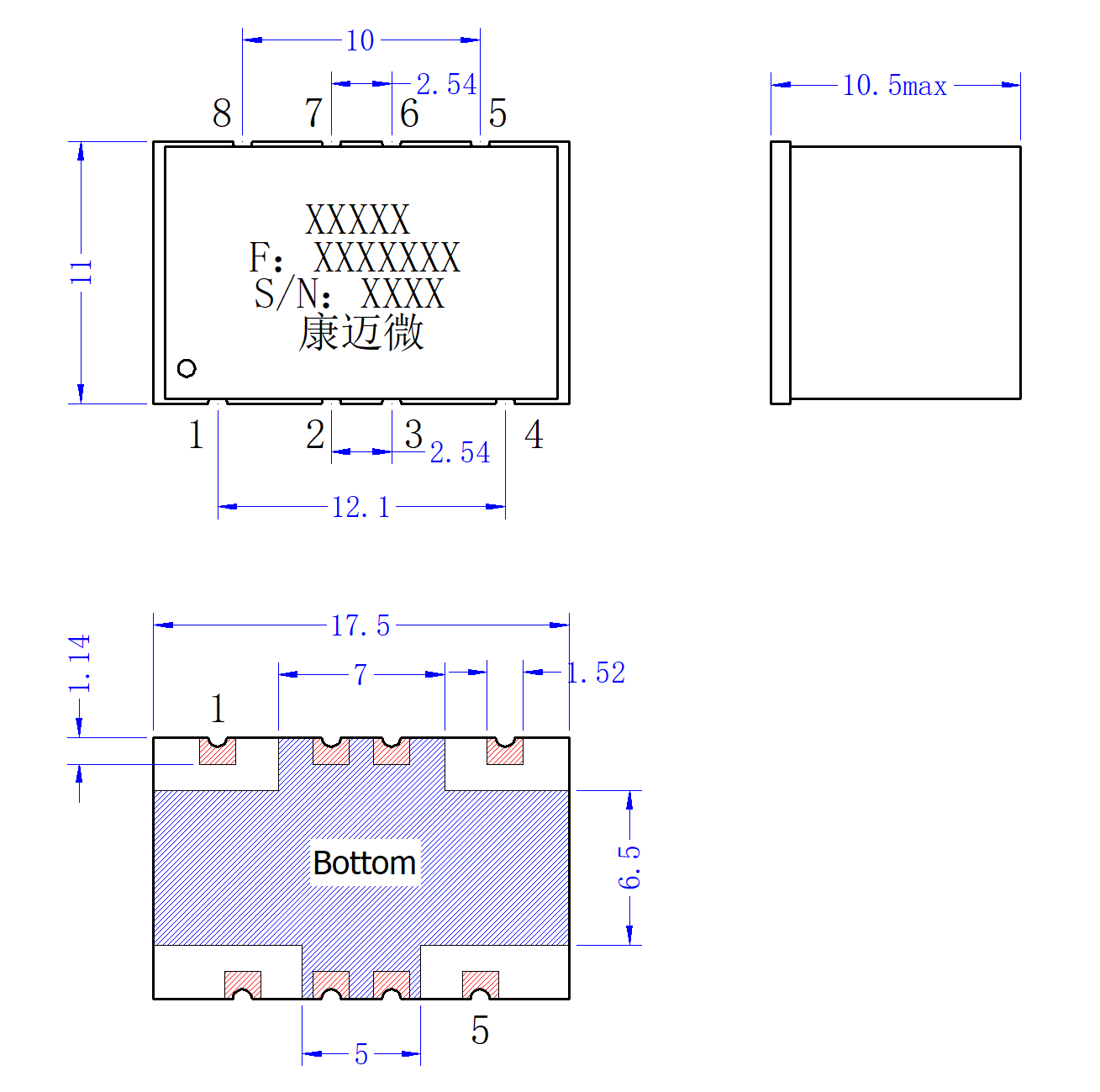

| 公共端口 | 1 |
| 分配端口 | 4，5 |
| 接地端口 | 2，3，6，7 |
| 悬空 | 8 |

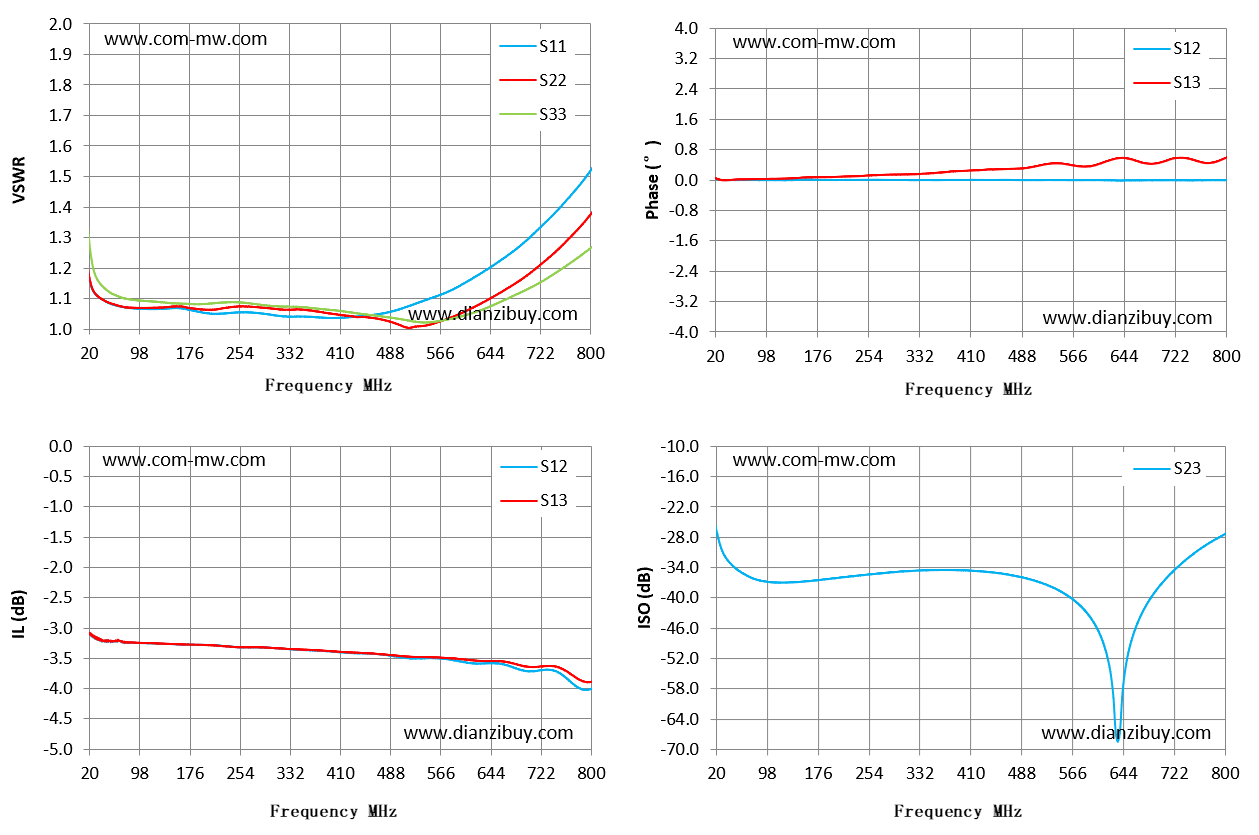

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.17 | -3.1 | -3.09 | 0.05 | -27.1 |
| 76 | 1.07 | -3.24 | -3.24 | 0.02 | -36.23 |
| 131 | 1.07 | -3.26 | -3.26 | 0.04 | -37.01 |
| 187 | 1.06 | -3.28 | -3.28 | 0.08 | -36.37 |
| 243 | 1.05 | -3.31 | -3.31 | 0.11 | -35.55 |
| 299 | 1.05 | -3.33 | -3.33 | 0.14 | -34.87 |
| 354 | 1.04 | -3.36 | -3.36 | 0.19 | -34.54 |
| 410 | 1.04 | -3.4 | -3.39 | 0.25 | -34.67 |
| 466 | 1.05 | -3.43 | -3.43 | 0.29 | -35.43 |
| 521 | 1.08 | -3.5 | -3.48 | 0.41 | -37.24 |
| 577 | 1.12 | -3.52 | -3.5 | 0.36 | -41.56 |
| 633 | 1.19 | -3.59 | -3.55 | 0.57 | -67.86 |
| 689 | 1.27 | -3.69 | -3.62 | 0.43 | -39.38 |
| 744 | 1.38 | -3.71 | -3.64 | 0.56 | -32.02 |
| 800 | 1.52 | -4.01 | -3.89 | 0.59 | -27.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
