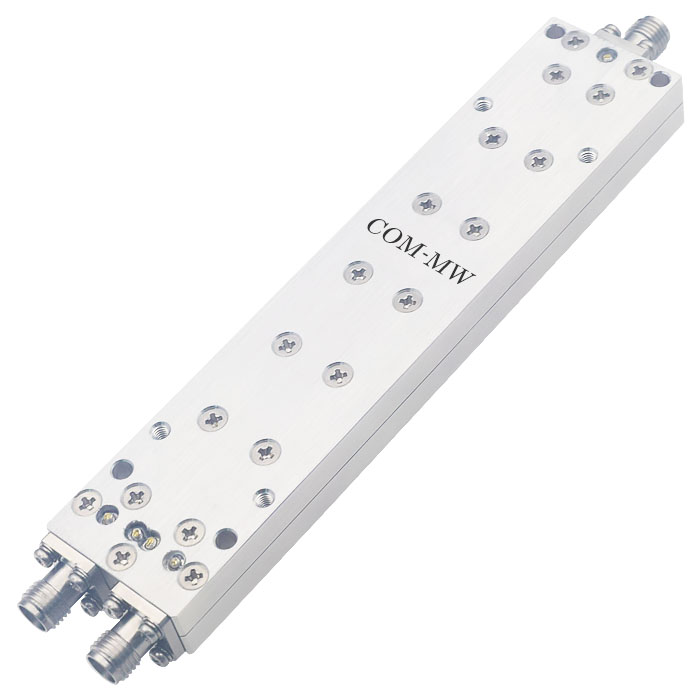

400~18000MHz, 20W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 18000 | MHz |
| 插入损耗 | 1.3 | dB | ||
| 隔离度 | 12@0.4-0.5G | dB | ||
| 隔离度 | 16@0.6-18G | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

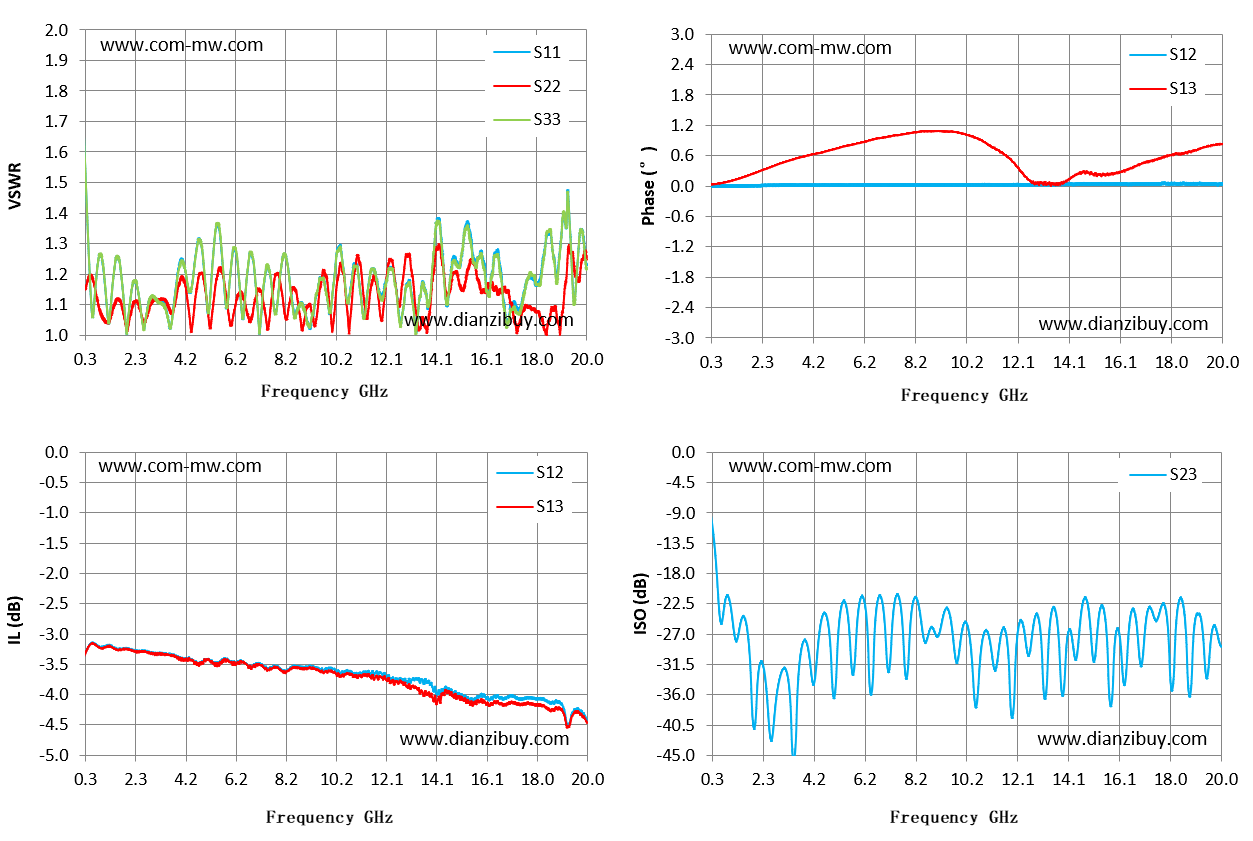

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 0.3 | 1.54 | -3.3 | -3.31 | 0.03 | -11.04 |
| 1.71 | 1.2 | -3.25 | -3.26 | 0.21 | -28.56 |
| 3.11 | 1.12 | -3.33 | -3.34 | 0.47 | -32.11 |
| 4.52 | 1.18 | -3.43 | -3.44 | 0.66 | -24.91 |
| 5.93 | 1.14 | -3.44 | -3.46 | 0.84 | -24.19 |
| 7.34 | 1.18 | -3.55 | -3.57 | 1 | -22.62 |
| 8.74 | 1.1 | -3.54 | -3.57 | 1.08 | -26.16 |
| 10.15 | 1.25 | -3.62 | -3.67 | 1.01 | -25.48 |
| 11.56 | 1.22 | -3.62 | -3.69 | 0.64 | -26.13 |
| 12.96 | 1.17 | -3.79 | -3.87 | 0.05 | -25.3 |
| 14.37 | 1.23 | -3.94 | -4 | 0.22 | -30.75 |
| 15.78 | 1.26 | -4.03 | -4.11 | 0.24 | -36.35 |
| 17.19 | 1.1 | -4.05 | -4.15 | 0.49 | -23.16 |
| 18.59 | 1.33 | -4.14 | -4.26 | 0.66 | -24.53 |
| 20 | 1.23 | -4.43 | -4.47 | 0.83 | -28.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
