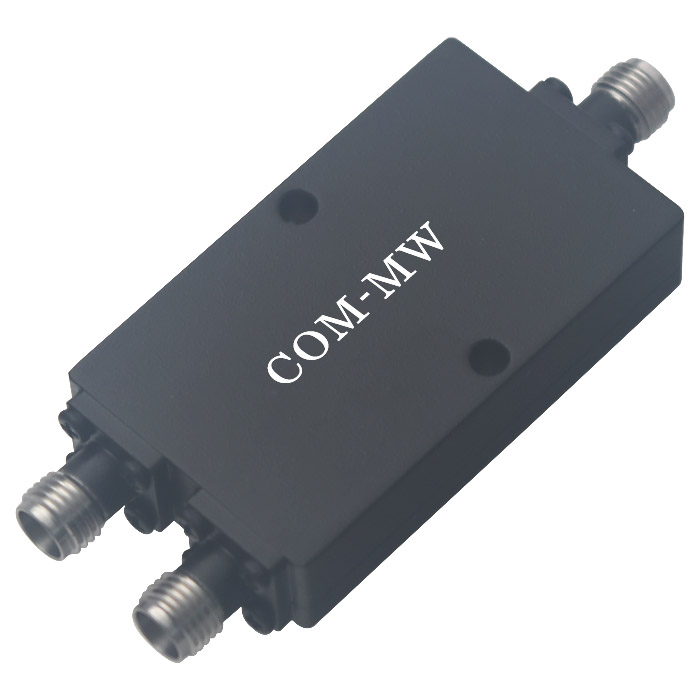

2~40GHz, 10W, 2路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

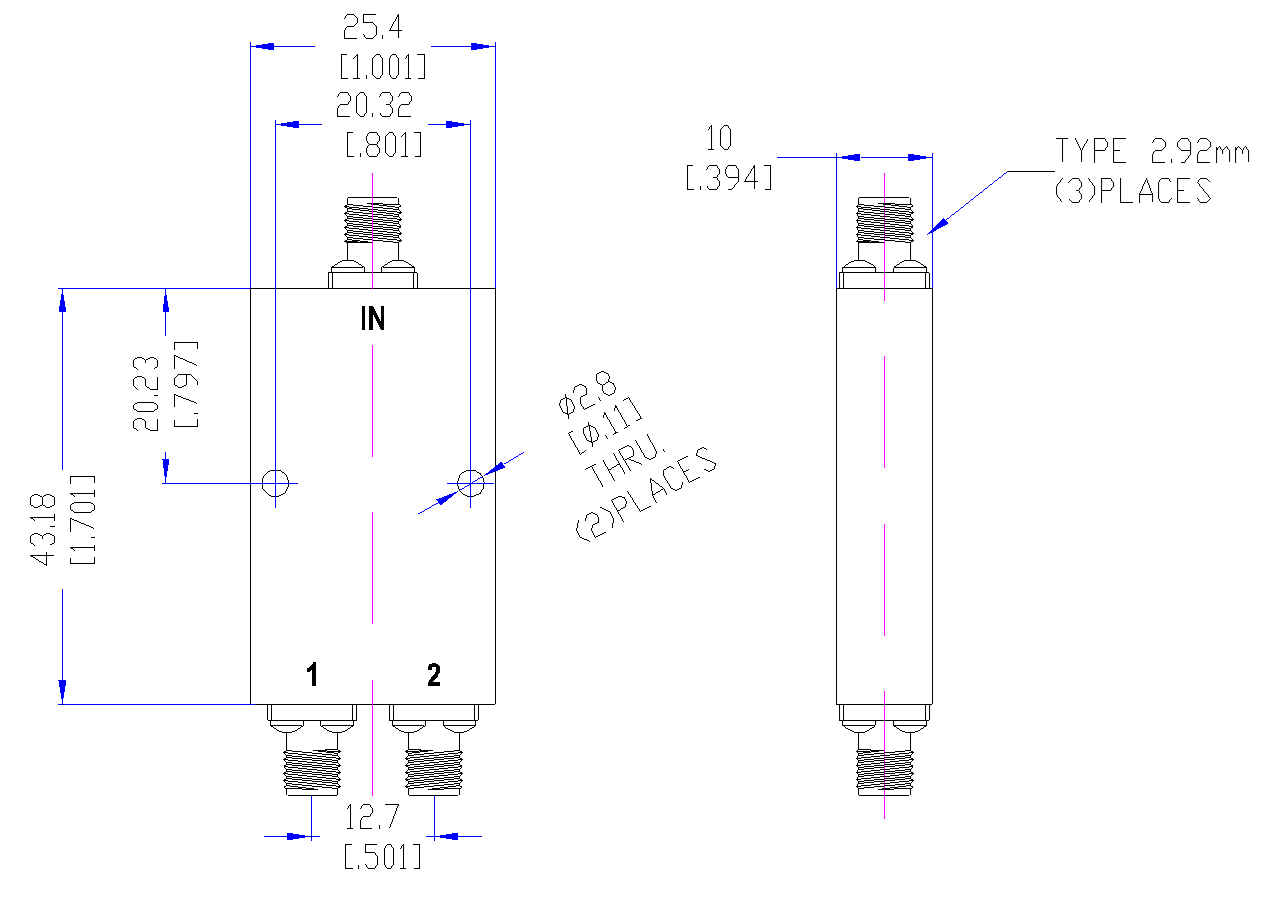

| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | IN |
| 分配端口 | 1，2 |

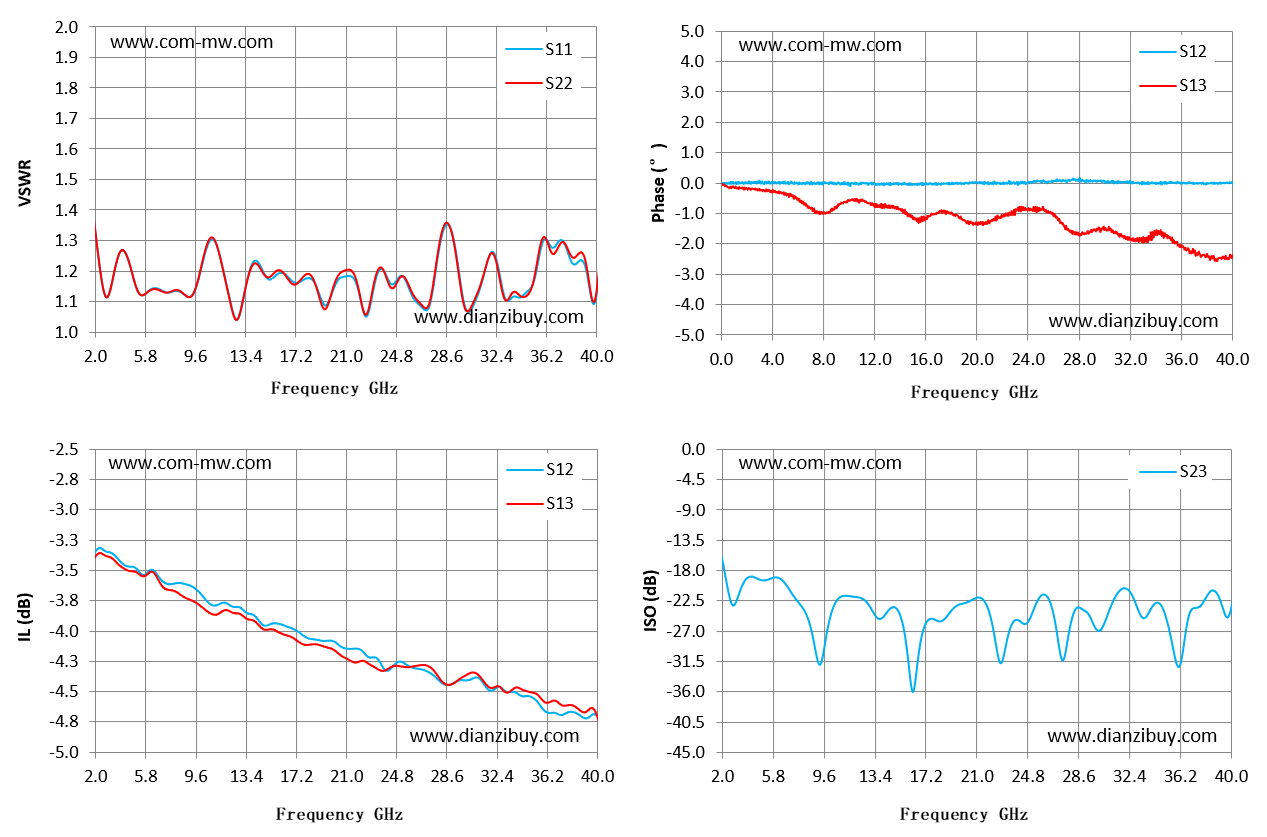

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 2 | 1.35 | -3.34 | -3.38 | -0.19 | -16.28 |
| 4.71 | 1.21 | -3.47 | -3.5 | -0.35 | -19.31 |
| 7.43 | 1.13 | -3.61 | -3.66 | -0.98 | -22.1 |
| 10.14 | 1.22 | -3.71 | -3.81 | -0.55 | -24.44 |
| 12.86 | 1.05 | -3.8 | -3.85 | -0.79 | -22.95 |
| 15.57 | 1.18 | -3.93 | -3.99 | -1.28 | -26.95 |
| 18.29 | 1.18 | -4.06 | -4.11 | -1.05 | -25.58 |
| 21 | 1.18 | -4.14 | -4.22 | -1.32 | -22.08 |
| 23.71 | 1.21 | -4.29 | -4.33 | -0.89 | -25.68 |
| 26.43 | 1.1 | -4.31 | -4.28 | -1.17 | -22.43 |
| 29.14 | 1.32 | -4.43 | -4.43 | -1.54 | -24.05 |
| 31.86 | 1.25 | -4.49 | -4.47 | -1.84 | -20.72 |
| 34.57 | 1.12 | -4.54 | -4.49 | -1.63 | -22.81 |
| 37.29 | 1.3 | -4.69 | -4.61 | -2.31 | -23.59 |
| 40 | 1.11 | -4.7 | -4.69 | -2.39 | -23.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
