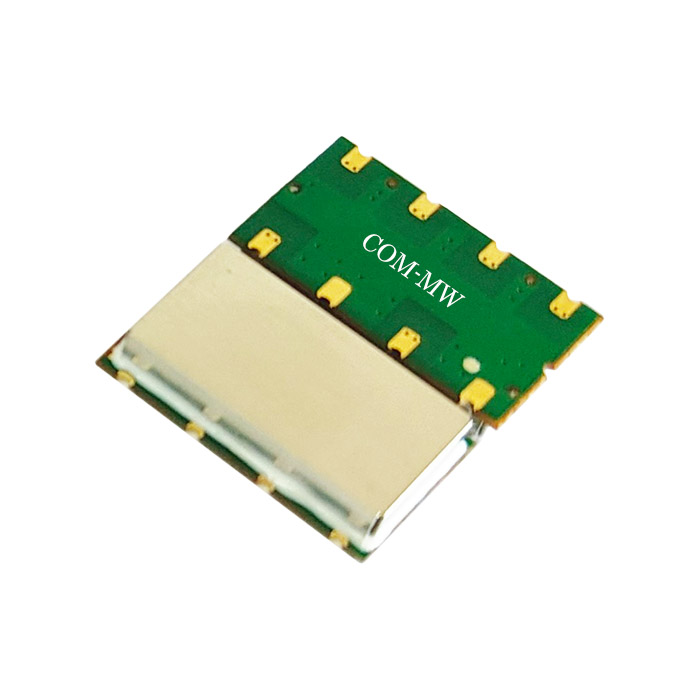

0.1~35MHz, 1W, 3路, 相位0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 35 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 30 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | ±2 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |

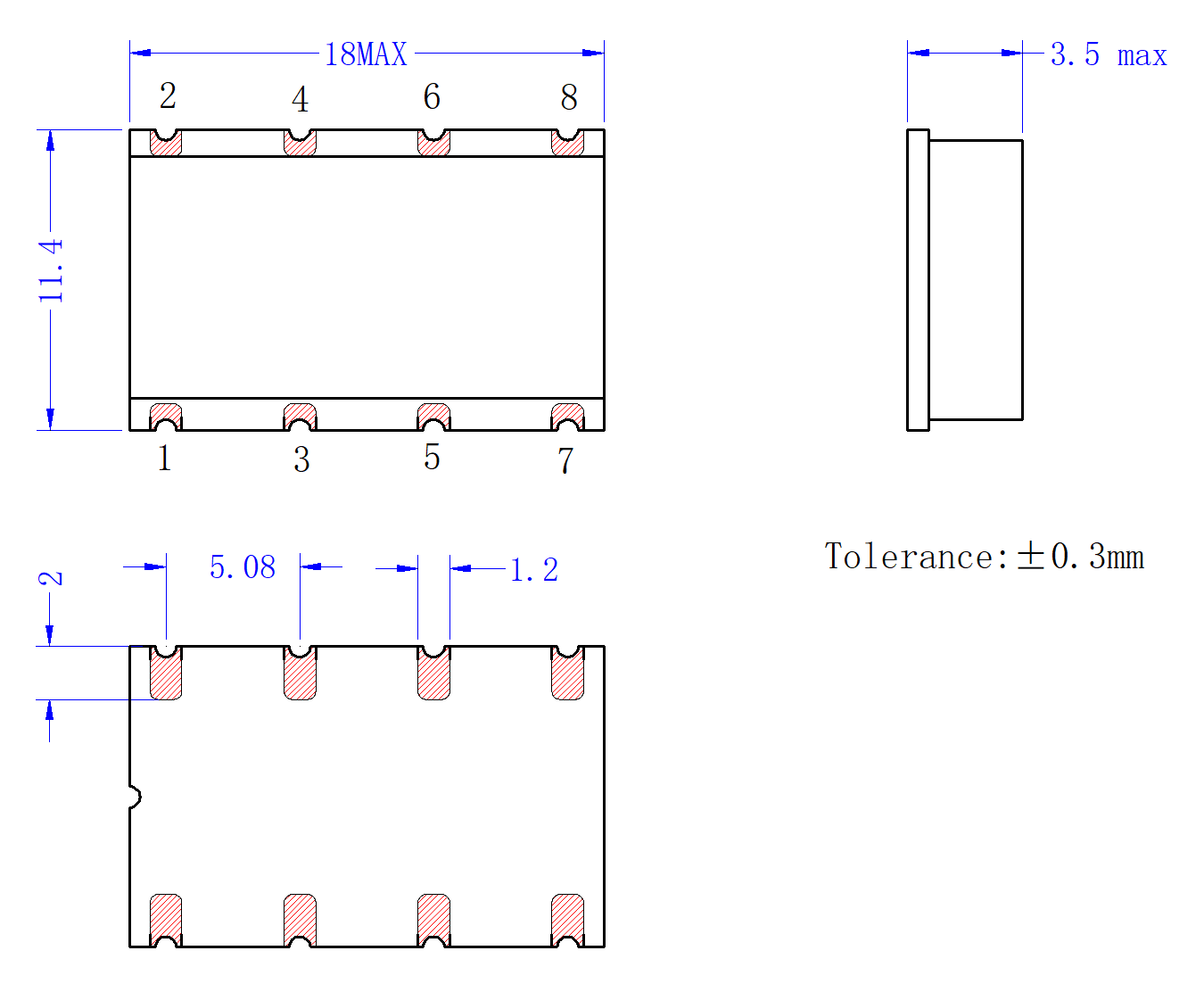

| 公共端口 | 3 |
| 分配端口 | 4，7，8 |
| 接地端口 | 其它端口 |

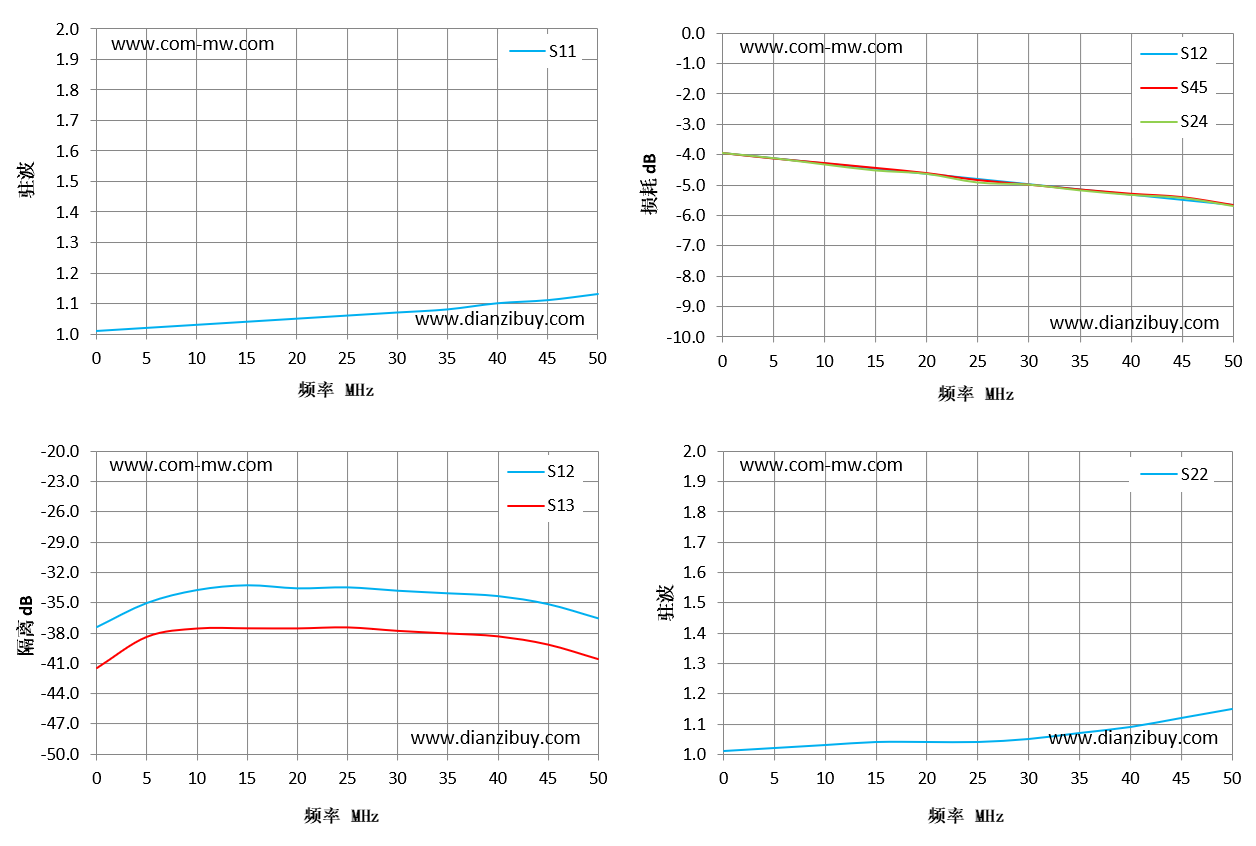

| 频率 MHz | S11 驻波 | S12 隔离 dB | S12 损耗 dB | S13 损耗 dB | 损耗 dB | S22 驻波 |
|---|---|---|---|---|---|---|
| 0.01 | 1.01 | -37.44 | -3.95 | -3.95 | -3.93 | 1.01 |
| 4 | 1.01 | -37.44 | -3.95 | -3.95 | -3.93 | 1.01 |
| 7 | 1.02 | -35.01 | -4.12 | -4.13 | -4.1 | 1.02 |
| 14 | 1.03 | -33.71 | -4.29 | -4.28 | -4.31 | 1.03 |
| 18 | 1.04 | -33.23 | -4.46 | -4.44 | -4.51 | 1.04 |
| 21 | 1.05 | -33.54 | -4.64 | -4.61 | -4.62 | 1.04 |
| 25 | 1.06 | -33.44 | -4.81 | -4.84 | -4.91 | 1.04 |
| 32 | 1.07 | -33.78 | -4.98 | -4.99 | -4.98 | 1.05 |
| 36 | 1.08 | -34.04 | -5.15 | -5.15 | -5.17 | 1.07 |
| 39 | 1.08 | -34.04 | -5.15 | -5.15 | -5.17 | 1.07 |
| 46 | 1.11 | -35.13 | -5.49 | -5.4 | -5.42 | 1.12 |
| 50 | 1.13 | -36.56 | -5.66 | -5.66 | -5.69 | 1.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
