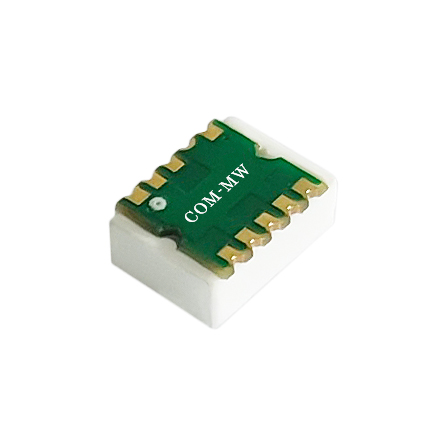

100~940MHz, 1W, 3路, 相位0°, 表面贴装, 工业级, 替代SCA-3-11+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 940 | MHz |
| 插入损耗 | 0.7 | 1.5 | dB | |
| 隔离度 | 14 | 20 | dB | |
| 输入驻波比 | 1.2 | 1.5 | ||
| 输出驻波比 | 1.2 | 1.5 | ||
| 幅度平衡 | 0.3 | 0.7 | dB | |
| 相位平衡 | 3 | 7 | ° |
| 功率容量 | 1W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SCA-3-11+ |

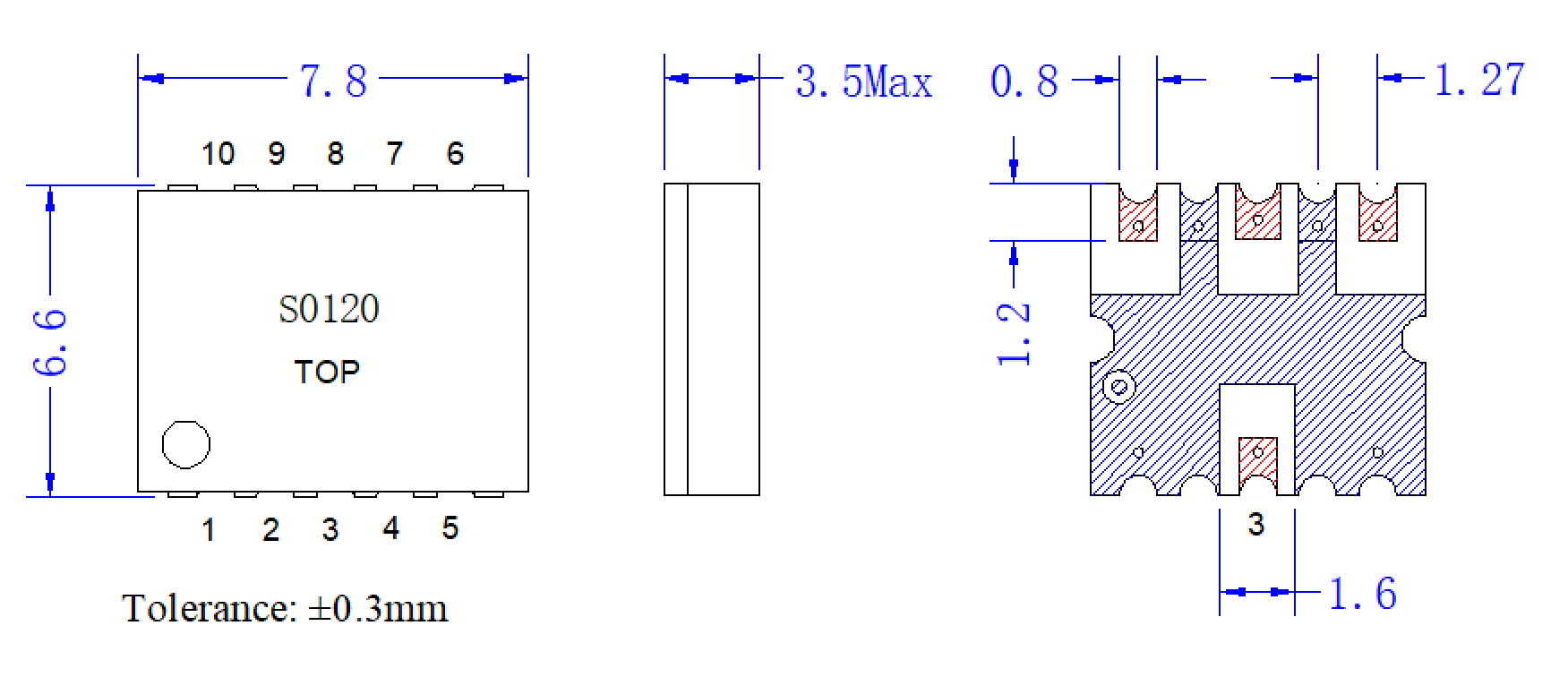

| 公共端口 | 3 |
| 分配端口 | 6，8，10 |
| 接地端口 | 1，2，4，5，7，9 |

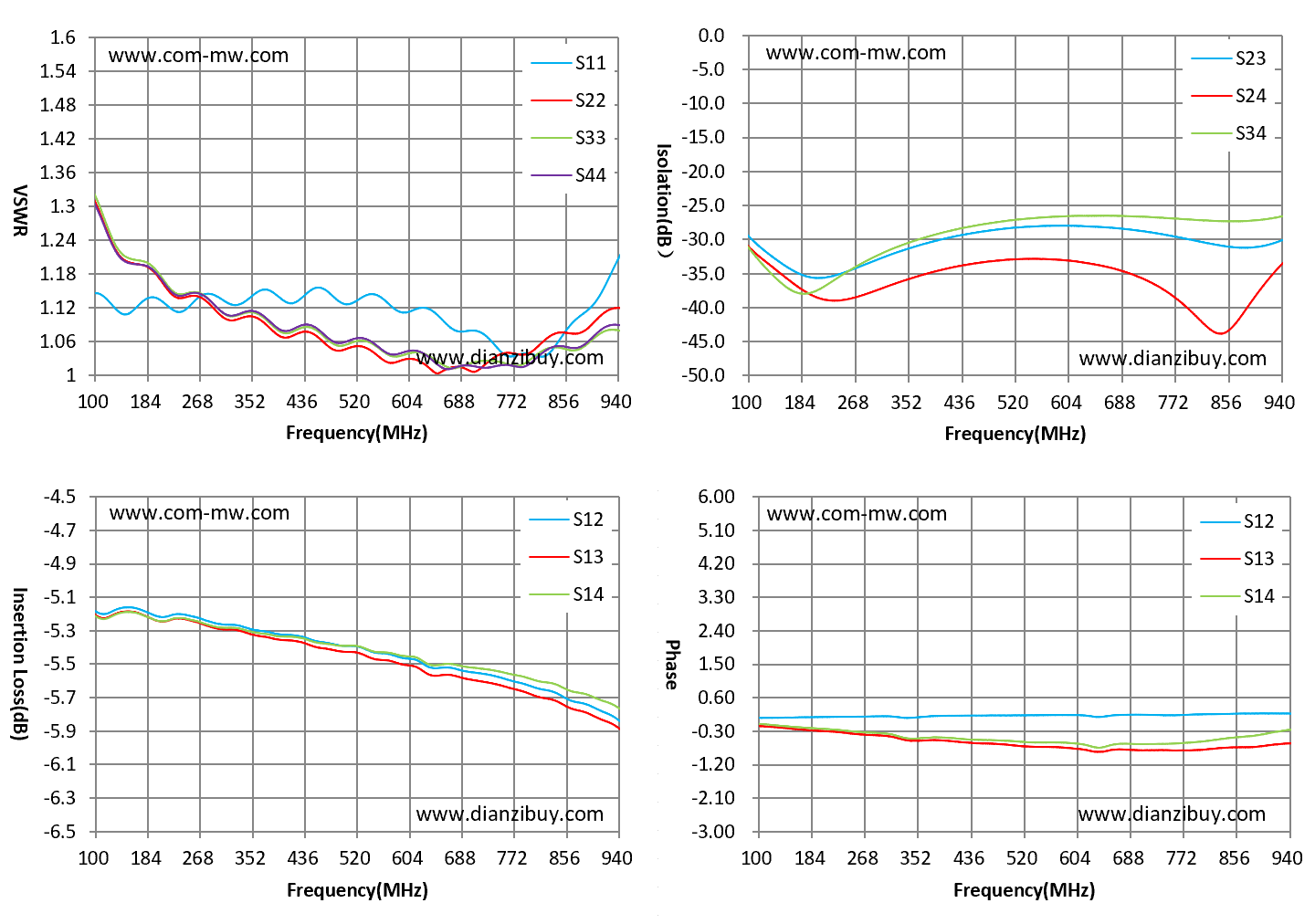

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 100 | -5.18 | -29.5 | 1.15 | 1.31 |
| 200 | -5.21 | -35.6 | 1.14 | 1.18 |
| 340 | -5.28 | -31.7 | 1.13 | 1.11 |
| 440 | -5.35 | -33.8 | 1.14 | 1.08 |
| 540 | -5.42 | -28.1 | 1.14 | 1.05 |
| 640 | -5.52 | -27.9 | 1.11 | 1.01 |
| 740 | -5.57 | -29.1 | 1.06 | 1.03 |
| 840 | -5.67 | -30.8 | 1.05 | 1.07 |
| 940 | -5.74 | -30.1 | 1.21 | 1.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
