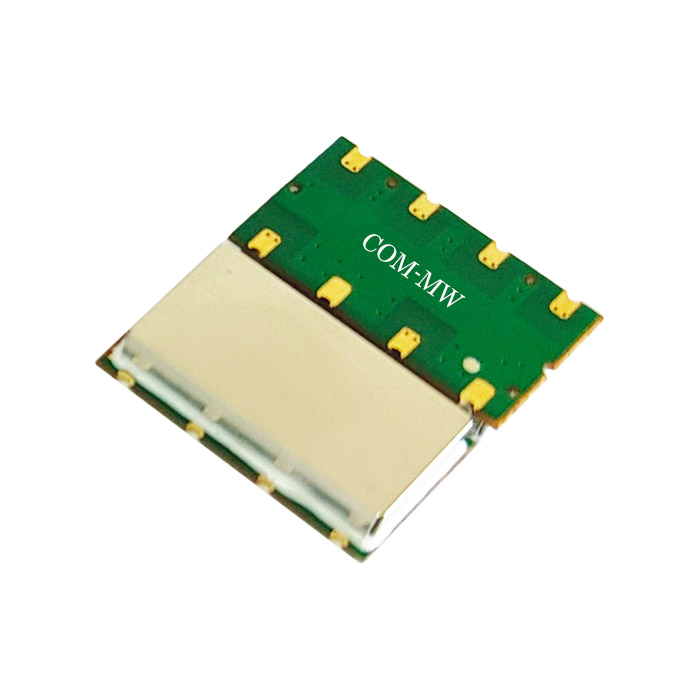

0.1~35MHz, 1W, 4路, 相位0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 35 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 30 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | ±2 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |

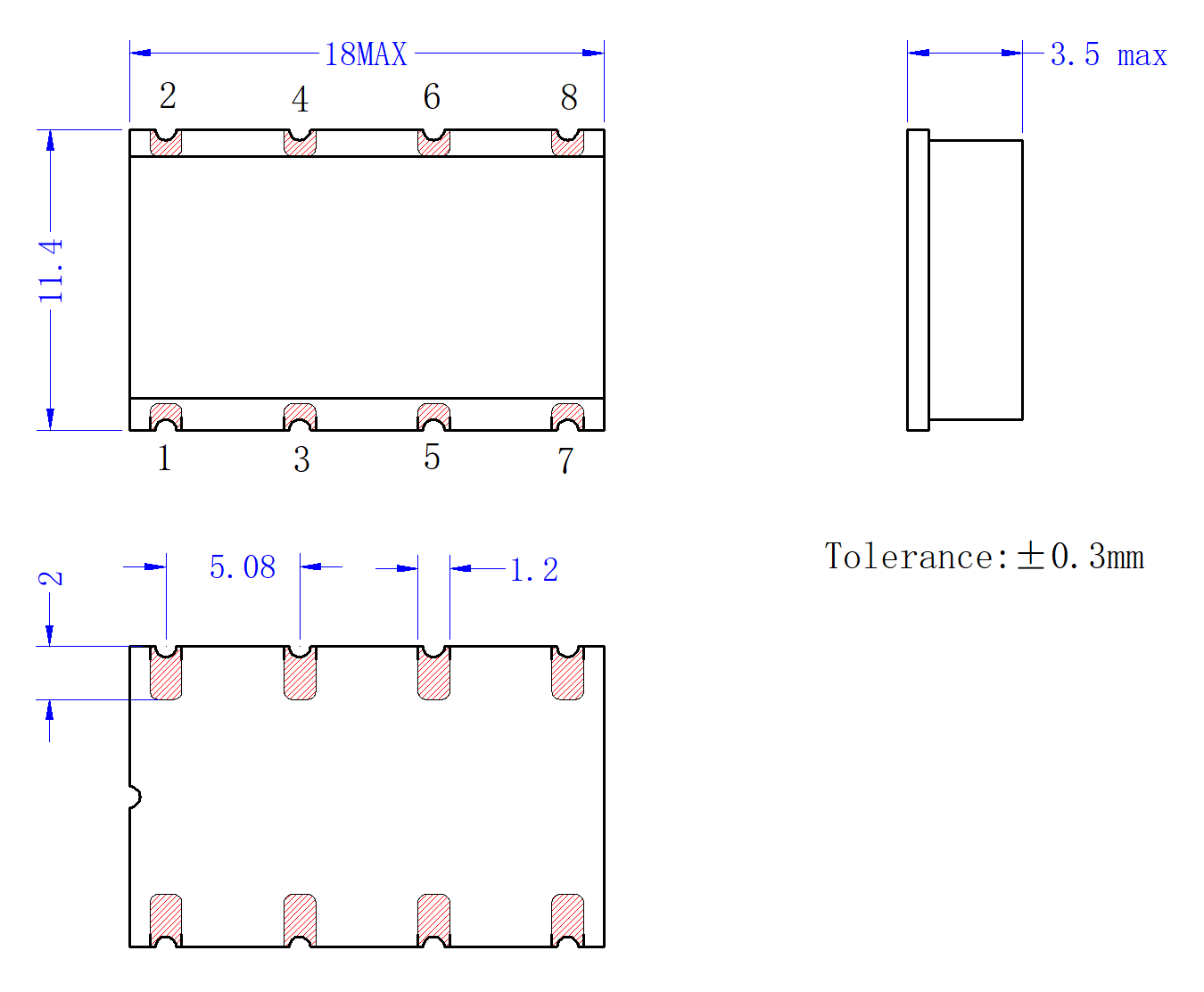

| 公共端口 | 3 |
| 分配端口 | 2，4，6，8 |
| 接地端口 | 其它端口 |

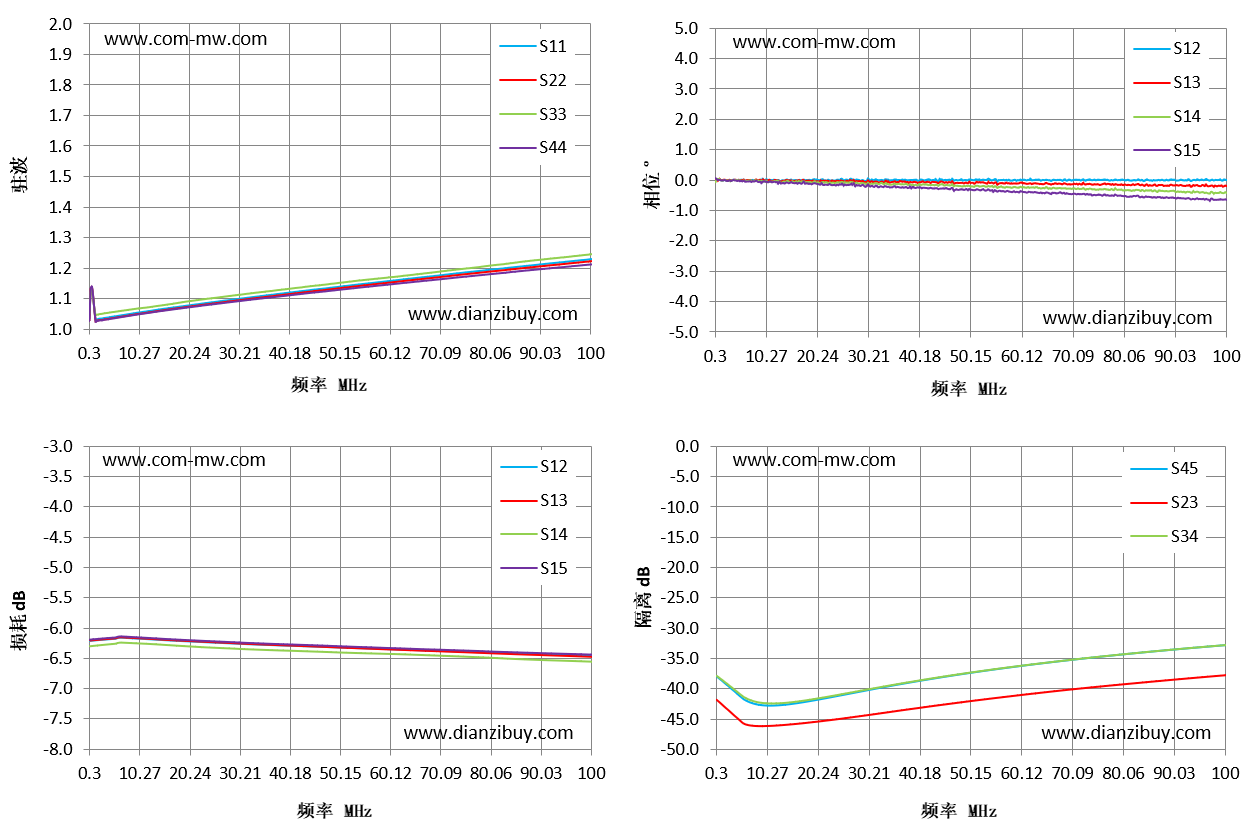

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S15 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.05 | -6.17 | -6.17 | -0.04 | -41.76 |
| 10 | 1.07 | -6.2 | -6.2 | -0.11 | -42.42 |
| 23 | 1.08 | -6.23 | -6.23 | -0.16 | -41.39 |
| 29 | 1.1 | -6.25 | -6.25 | -0.18 | -40.42 |
| 36 | 1.11 | -6.28 | -6.28 | -0.22 | -39.32 |
| 42 | 1.12 | -6.3 | -6.29 | -0.28 | -38.46 |
| 49 | 1.14 | -6.32 | -6.32 | -0.33 | -37.53 |
| 55 | 1.15 | -6.33 | -6.34 | -0.33 | -36.81 |
| 61 | 1.16 | -6.35 | -6.36 | -0.4 | -36.15 |
| 74 | 1.18 | -6.39 | -6.4 | -0.51 | -34.87 |
| 81 | 1.2 | -6.41 | -6.42 | -0.55 | -34.26 |
| 94 | 1.22 | -6.44 | -6.46 | -0.63 | -33.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
