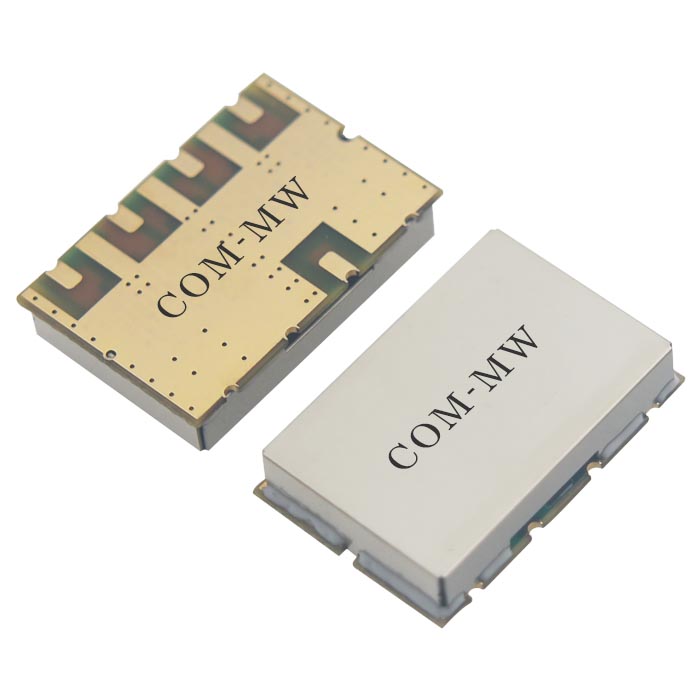

100~600MHz, 10W, 4路, 相位0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 600 | MHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

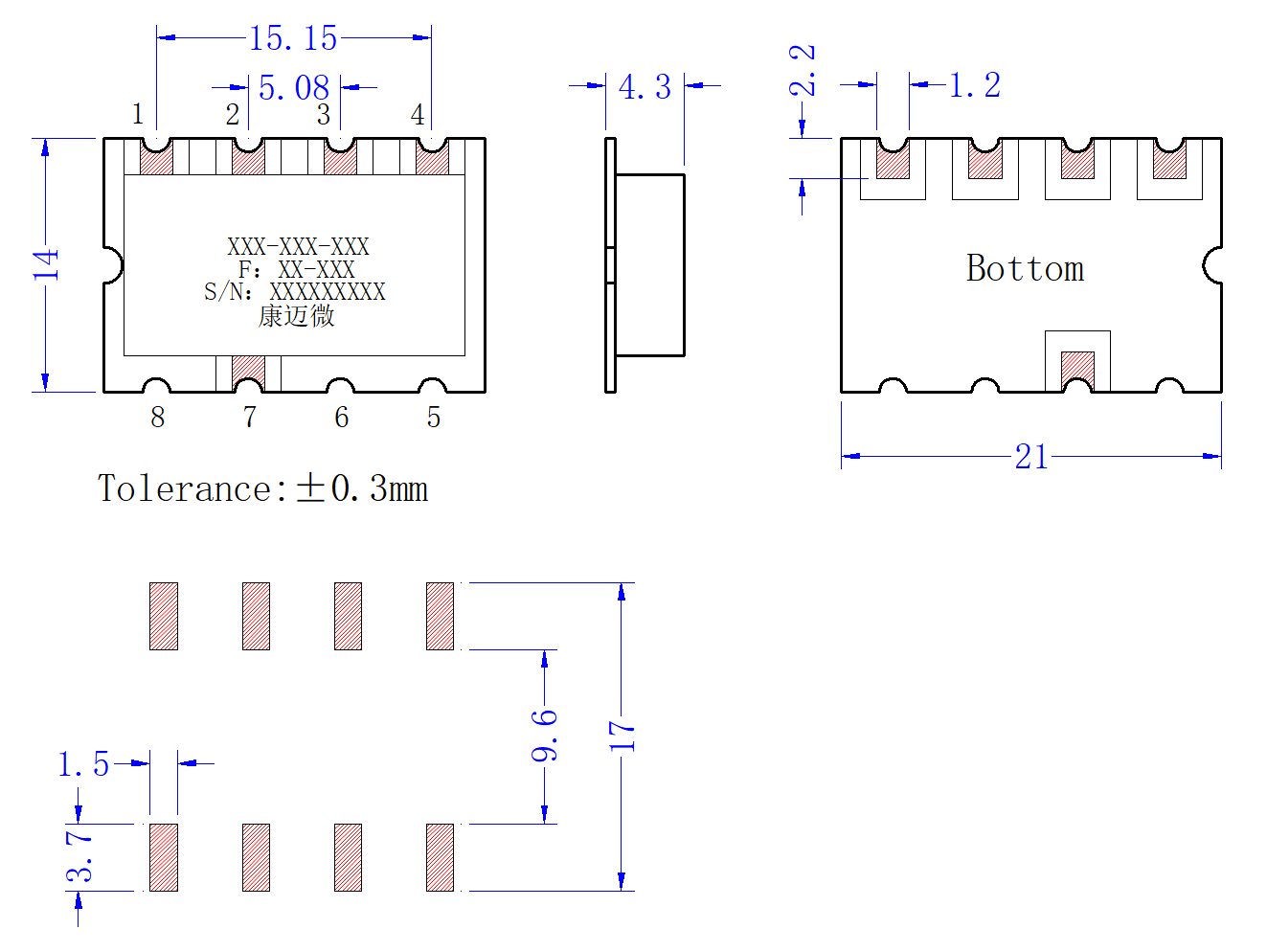

| 公共端口 | 7 |
| 分配端口 | 1，2，3，4 |
| 接地端口 | 5，6，8 |

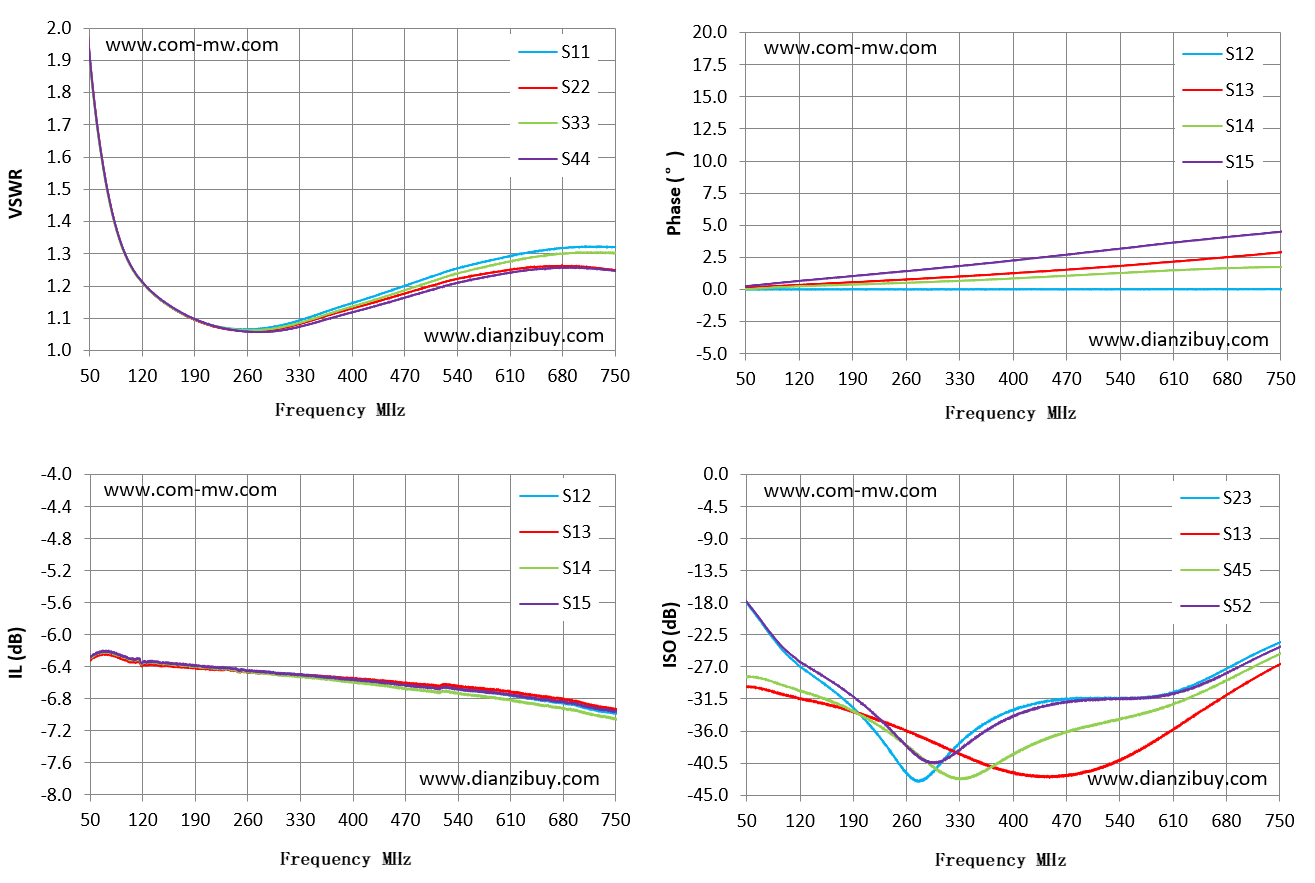

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 50 | 1.91 | 1.91 | -6.29 | 0.14 | -18.04 |
| 100 | 1.28 | 1.28 | -6.29 | 0.29 | -24.95 |
| 150 | 1.15 | 1.15 | -6.36 | 0.44 | -29.21 |
| 200 | 1.09 | 1.09 | -6.41 | 0.59 | -33.81 |
| 250 | 1.07 | 1.06 | -6.45 | 0.74 | -40.6 |
| 300 | 1.08 | 1.07 | -6.49 | 0.91 | -41.14 |
| 350 | 1.11 | 1.1 | -6.52 | 1.08 | -35.87 |
| 400 | 1.15 | 1.13 | -6.55 | 1.26 | -33.02 |
| 450 | 1.19 | 1.16 | -6.6 | 1.46 | -31.74 |
| 500 | 1.22 | 1.2 | -6.65 | 1.66 | -31.4 |
| 550 | 1.26 | 1.23 | -6.69 | 1.87 | -31.41 |
| 600 | 1.29 | 1.25 | -6.74 | 2.12 | -30.88 |
| 650 | 1.31 | 1.26 | -6.82 | 2.36 | -28.9 |
| 700 | 1.32 | 1.26 | -6.89 | 2.62 | -26.15 |
| 750 | 1.32 | 1.25 | -6.98 | 2.89 | -23.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
