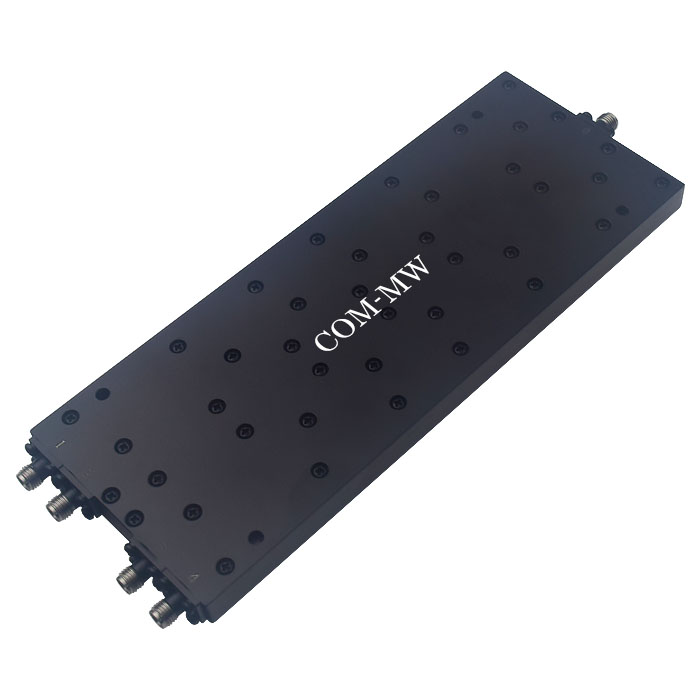

0.5~18GHz, 20W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 4 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

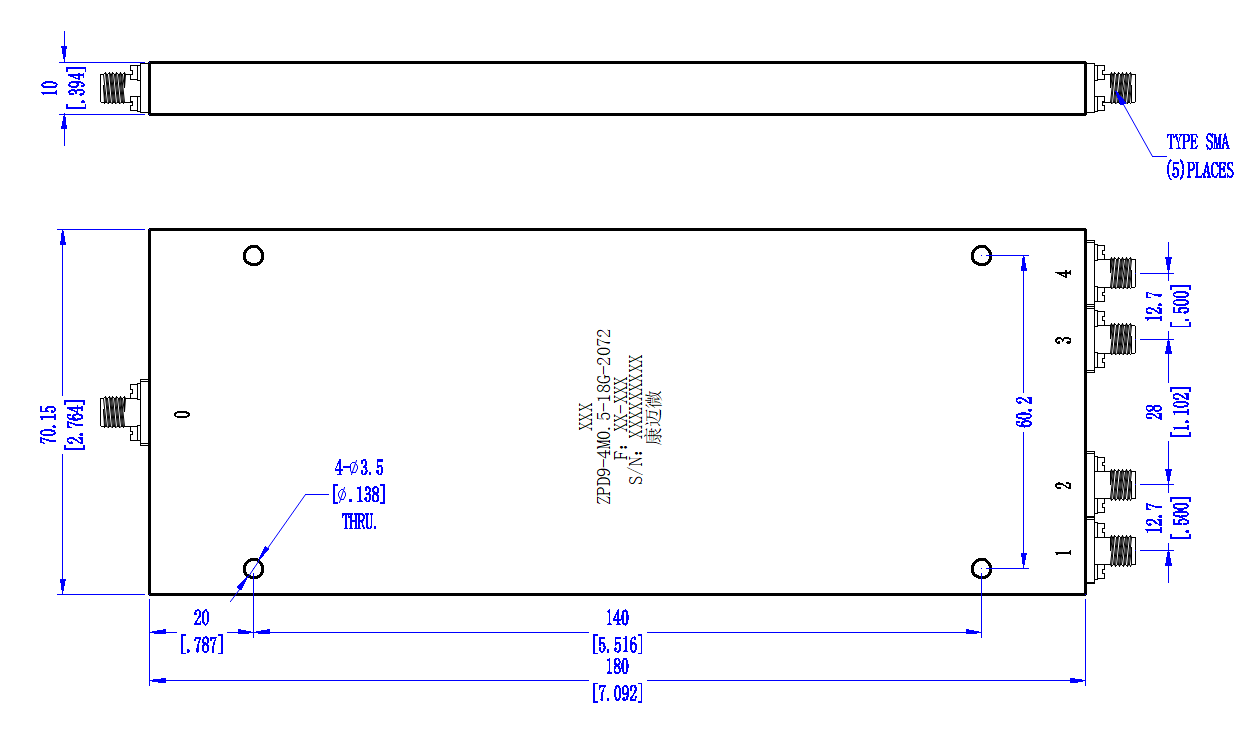

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

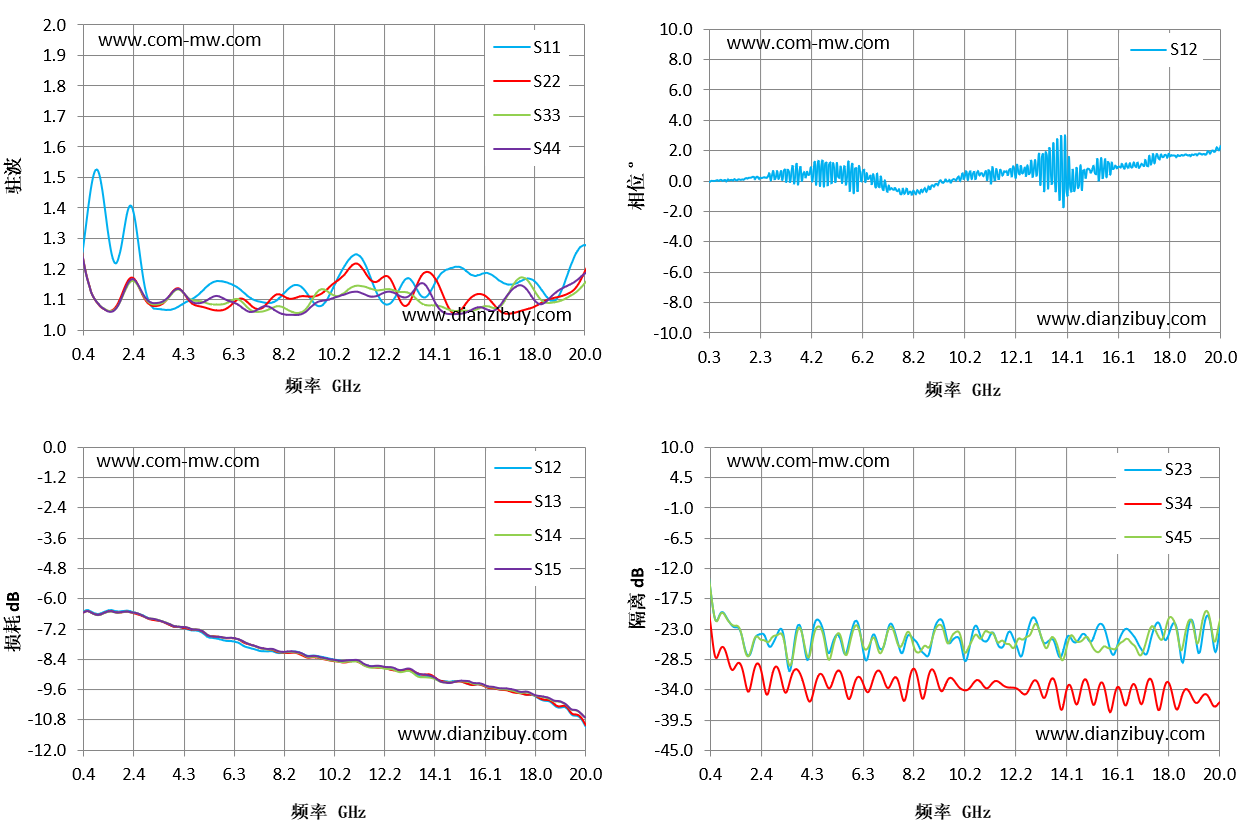

| 频率 GHz | S11 驻波 | S22 驻波 | S15 损耗 dB | S12 相位 ° | S23 隔离 dB |
| 0.4 | 1.24 | 1.26 | -6.54 | 0.02 | -13.74 |
| 1.8 | 1.23 | 1.09 | -6.53 | 0.17 | -26.91 |
| 3.2 | 1.07 | 1.08 | -6.8 | 0.66 | -23.05 |
| 4.6 | 1.1 | 1.09 | -7.18 | -0.32 | -21.28 |
| 6 | 1.16 | 1.07 | -7.54 | 0.83 | -21.71 |
| 7.4 | 1.09 | 1.07 | -7.95 | -0.52 | -21.98 |
| 8.8 | 1.15 | 1.11 | -8.11 | -0.35 | -27.97 |
| 10.2 | 1.14 | 1.15 | -8.41 | 0.41 | -28.06 |
| 11.6 | 1.19 | 1.17 | -8.65 | 0.58 | -26.31 |
| 13 | 1.16 | 1.08 | -8.78 | 0.94 | -21.48 |
| 14.4 | 1.18 | 1.13 | -9.28 | -0.63 | -25.12 |
| 15.8 | 1.18 | 1.12 | -9.34 | 0.43 | -25.84 |
| 17.2 | 1.15 | 1.05 | -9.58 | 1.03 | -27.61 |
| 18.6 | 1.1 | 1.1 | -9.91 | 1.69 | -28.77 |
| 20 | 1.28 | 1.19 | -10.66 | 2.05 | -25.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
