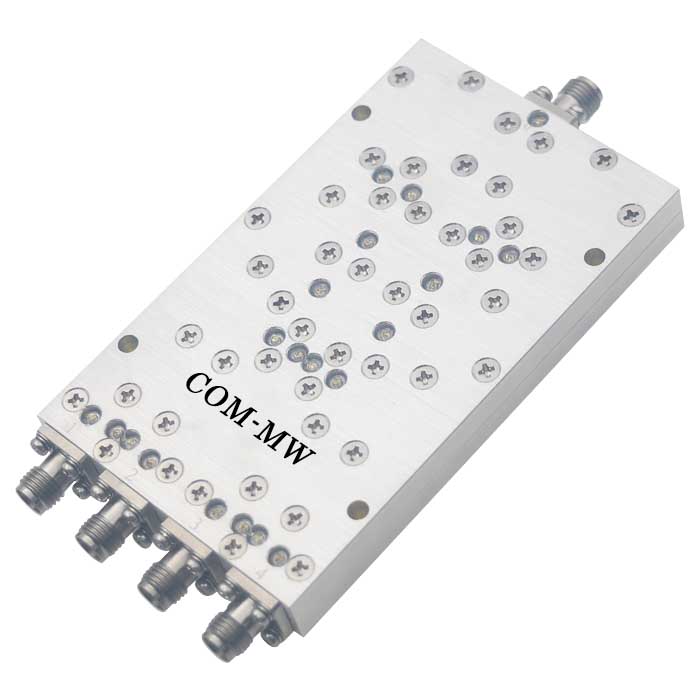

2~40GHz, 10W, 4路, 0°, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 4 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

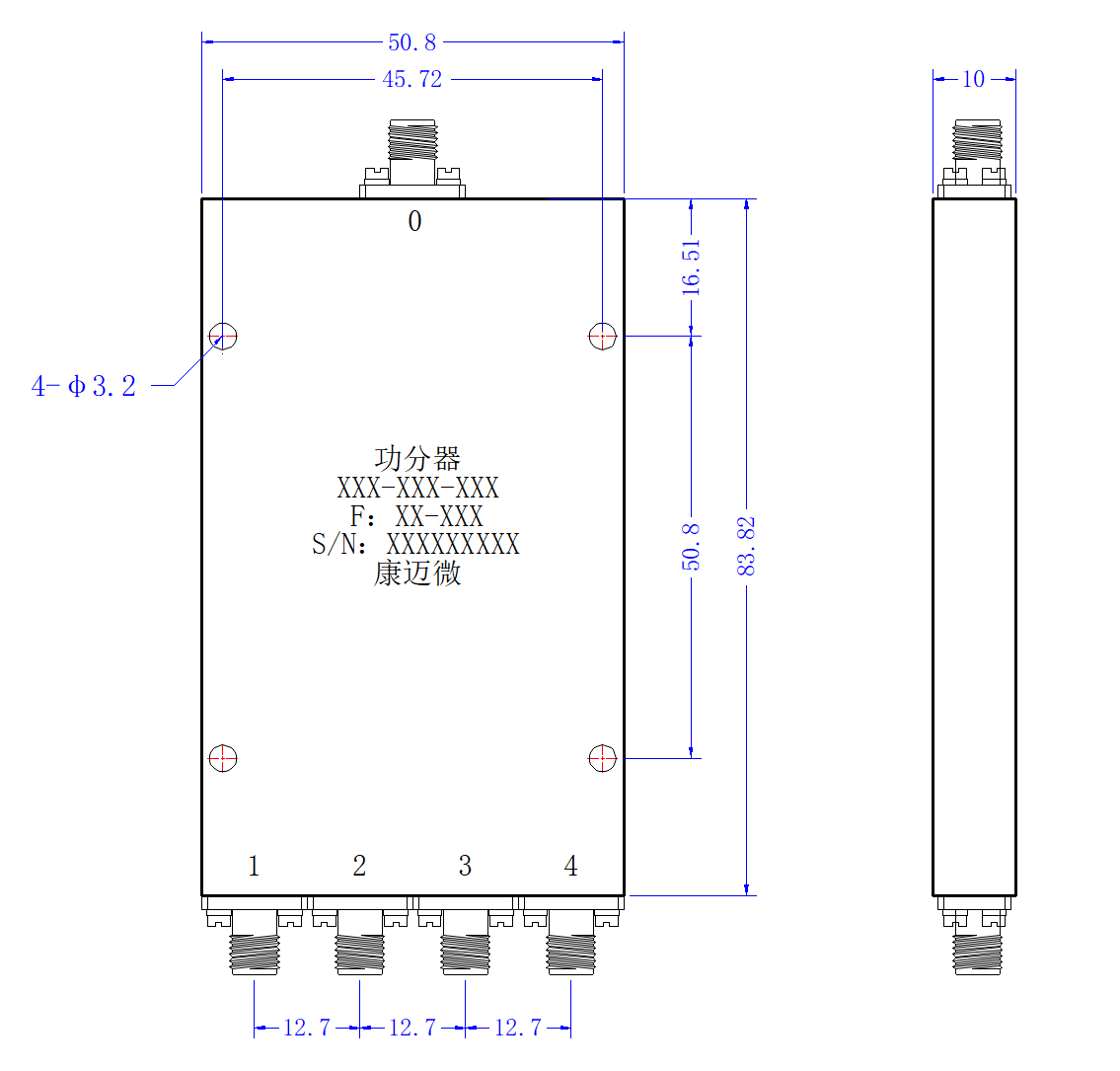

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

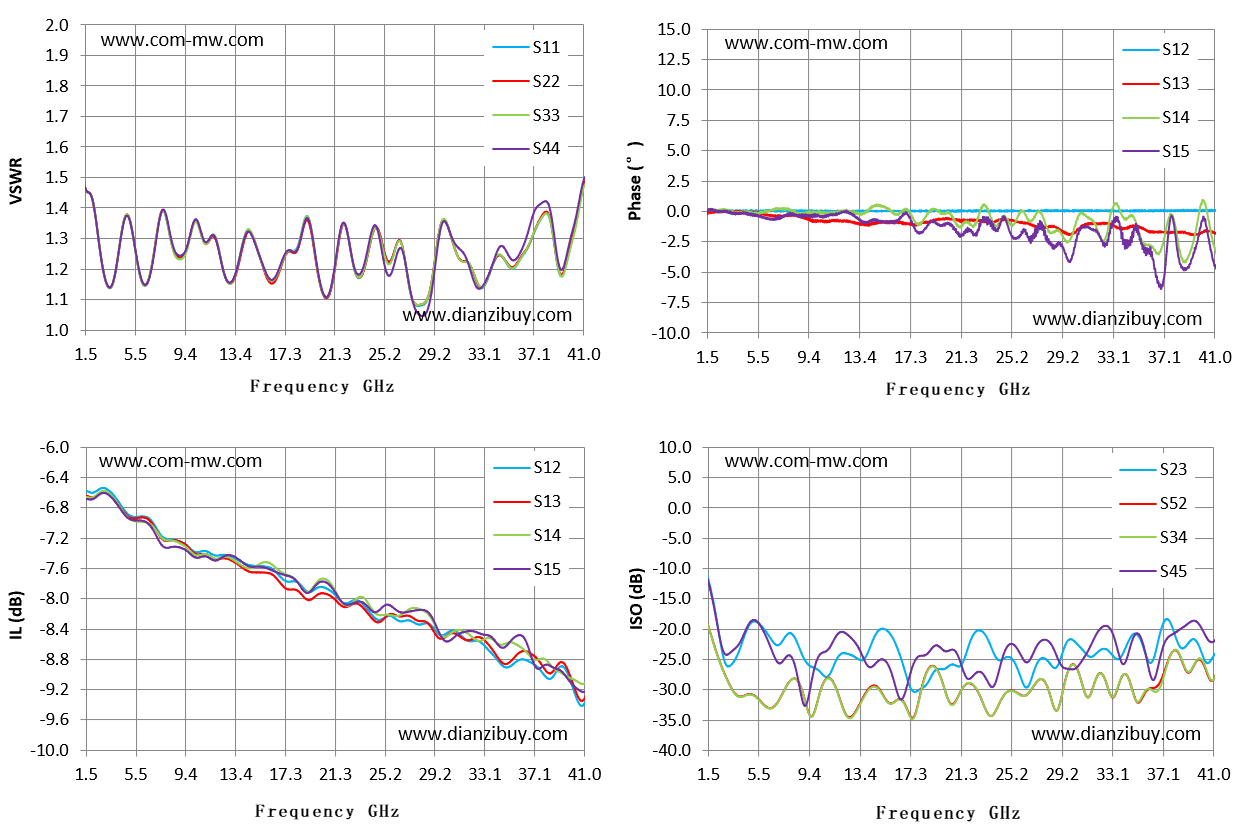

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S14 相位 ° | S23 隔离 dB |
| 1.5 | 1.46 | 1.46 | -6.58 | 0.11 | -11.73 |
| 4.32 | 1.32 | 1.31 | -6.78 | 0.01 | -21.21 |
| 7.14 | 1.31 | 1.31 | -7.08 | 0.21 | -22.47 |
| 9.96 | 1.34 | 1.34 | -7.36 | -0.06 | -26.55 |
| 12.79 | 1.16 | 1.16 | -7.43 | -0.01 | -24.4 |
| 15.61 | 1.21 | 1.2 | -7.57 | 0.19 | -20.54 |
| 18.43 | 1.29 | 1.28 | -7.8 | -0.53 | -29.41 |
| 21.25 | 1.2 | 1.19 | -7.95 | -1.23 | -25.97 |
| 24.07 | 1.28 | 1.28 | -8.19 | -1.12 | -24.95 |
| 26.89 | 1.22 | 1.22 | -8.29 | -0.57 | -27.34 |
| 29.71 | 1.35 | 1.35 | -8.48 | -2.38 | -21.75 |
| 32.54 | 1.16 | 1.16 | -8.55 | -2.02 | -23.31 |
| 35.36 | 1.2 | 1.2 | -8.86 | -2.46 | -22.29 |
| 38.18 | 1.38 | 1.38 | -9.05 | -2.9 | -22.33 |
| 41 | 1.47 | 1.47 | -9.38 | -3.11 | -24.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
