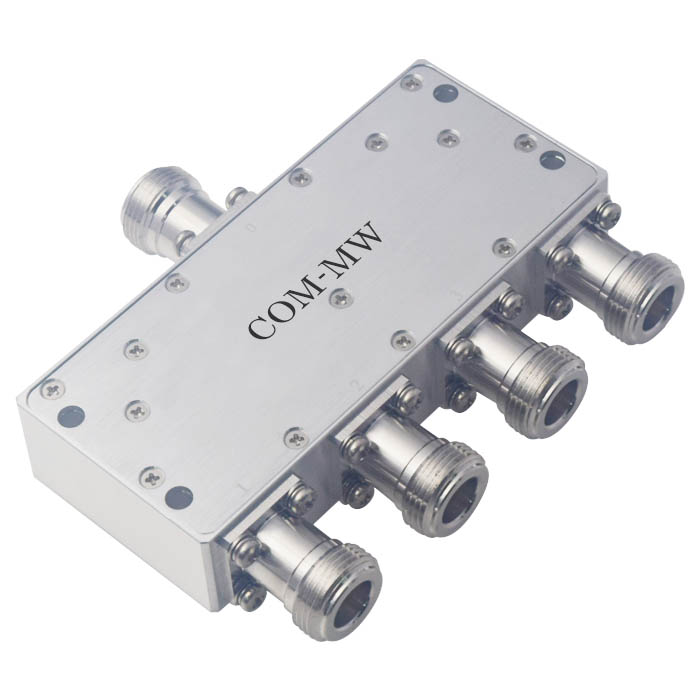

3600~4200MHz, 30W, 4路, 0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3600 | ~ | 4200 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 30W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

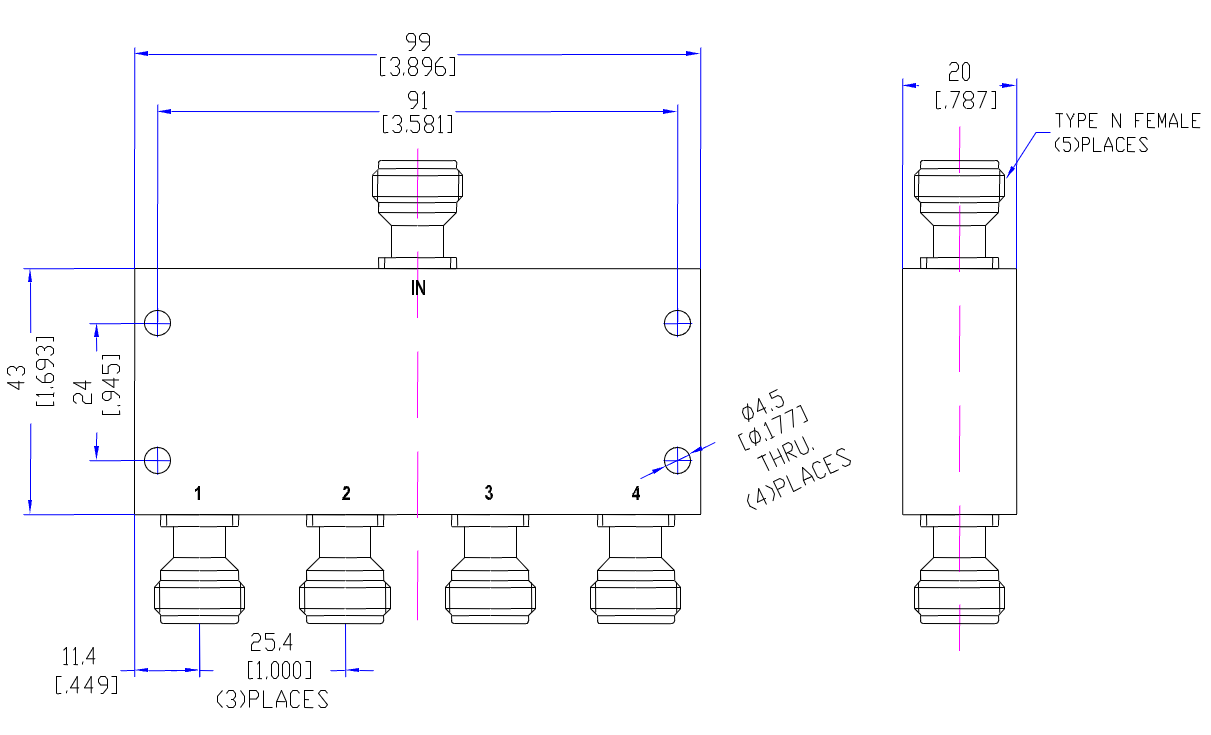

| 接口形式 | N-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | IN |
| 分配端口 | 1，2，3，4 |

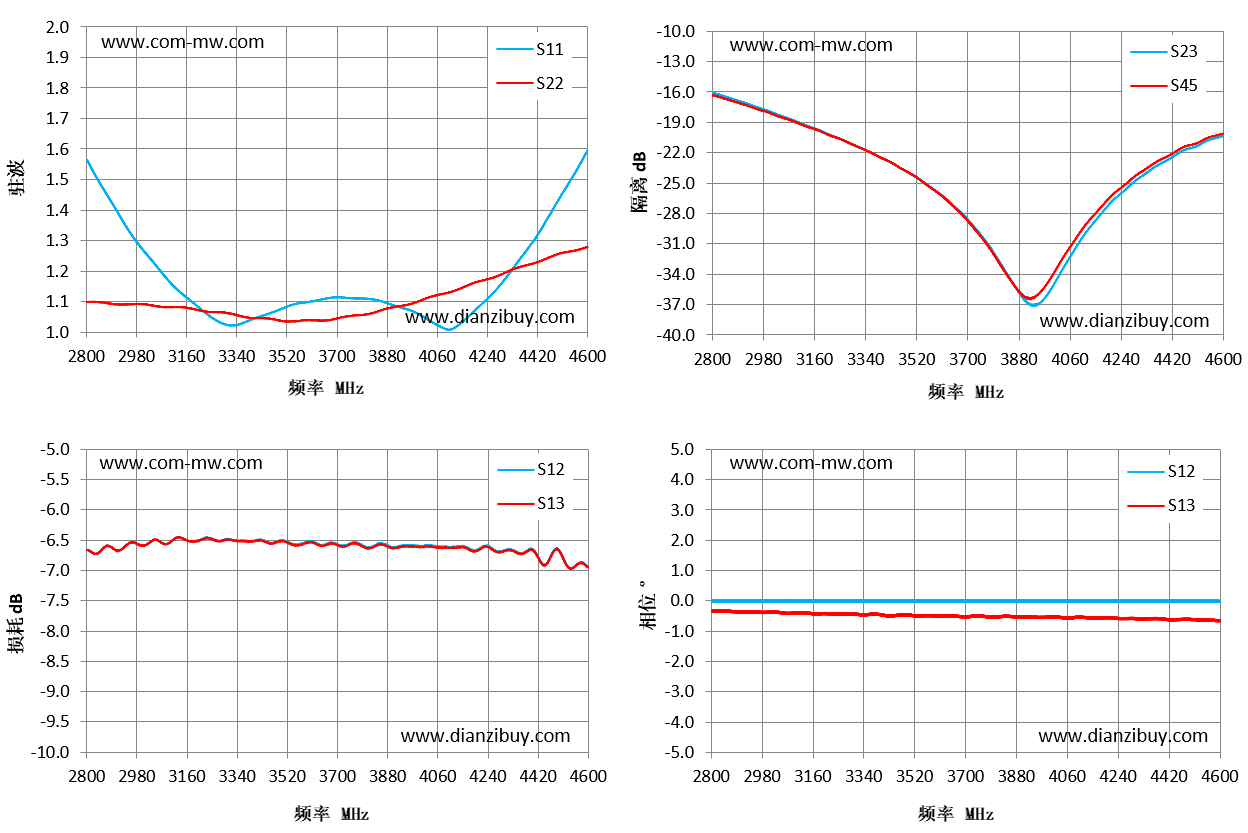

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 2800 | 1.56 | 1.1 | -6.66 | -16.1 | -0.34 |
| 2929 | 1.37 | 1.09 | -6.64 | -17.23 | -0.36 |
| 3057 | 1.21 | 1.08 | -6.51 | -18.52 | -0.4 |
| 3186 | 1.09 | 1.07 | -6.52 | -19.9 | -0.43 |
| 3314 | 1.02 | 1.06 | -6.49 | -21.44 | -0.44 |
| 3443 | 1.06 | 1.04 | -6.52 | -23.2 | -0.5 |
| 3571 | 1.09 | 1.04 | -6.56 | -25.47 | -0.49 |
| 3700 | 1.11 | 1.04 | -6.57 | -28.63 | -0.53 |
| 3829 | 1.11 | 1.06 | -6.6 | -33.56 | -0.52 |
| 3957 | 1.07 | 1.09 | -6.59 | -36.77 | -0.55 |
| 4086 | 1.01 | 1.13 | -6.61 | -31.14 | -0.55 |
| 4214 | 1.09 | 1.17 | -6.63 | -26.66 | -0.56 |
| 4343 | 1.22 | 1.21 | -6.7 | -23.73 | -0.59 |
| 4471 | 1.4 | 1.25 | -6.71 | -21.66 | -0.61 |
| 4600 | 1.59 | 1.28 | -6.94 | -20.36 | -0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
