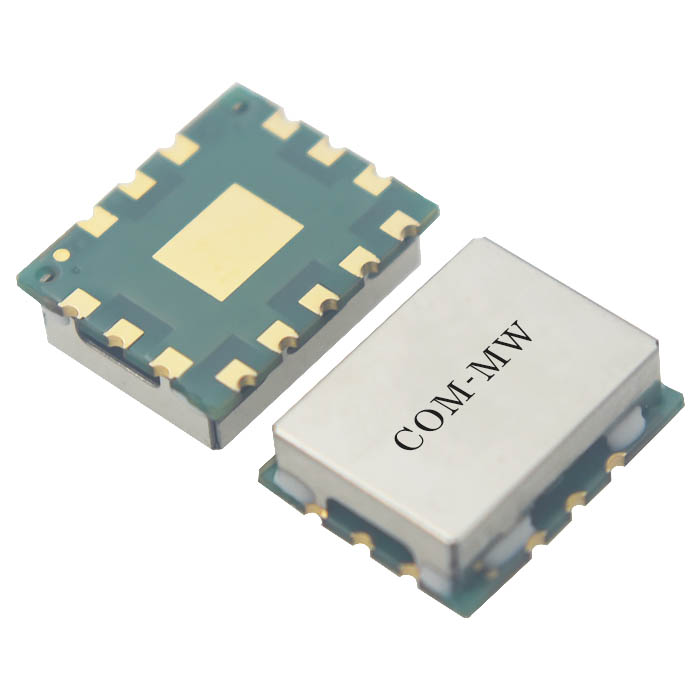

200~700MHz, 2W, 5路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 700 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 2W设计保证 |
| 路数 | 5路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

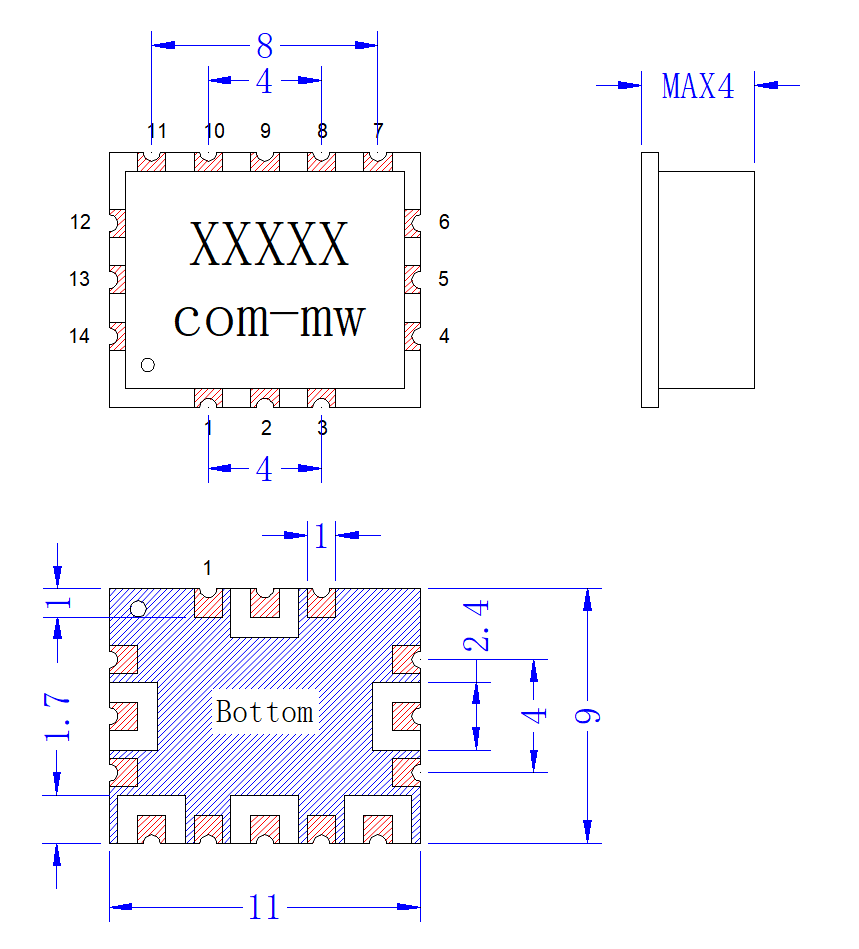

| 公共端口 | 2 |
| 分配端口 | 5，7，9，11，13 |
| 接地端口 | 其它 |

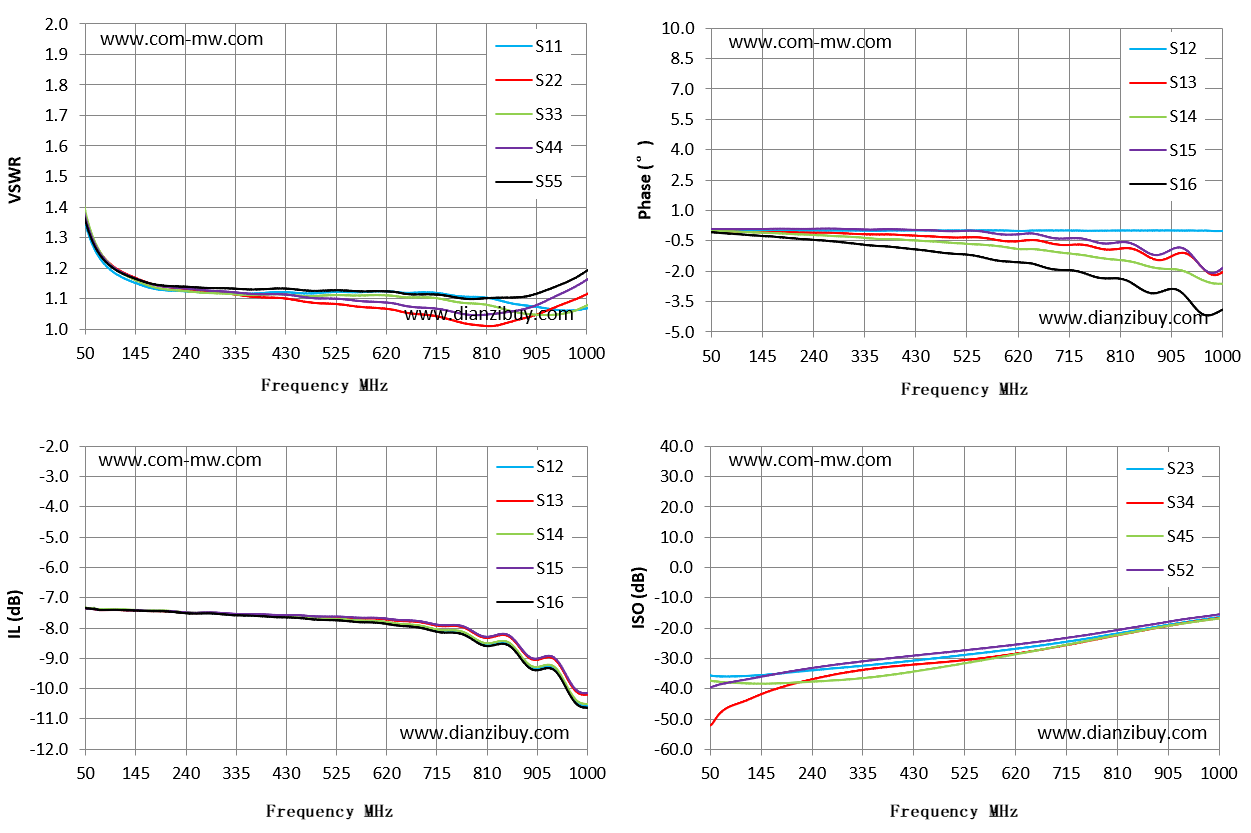

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 50 | 1.35 | 1.38 | -7.33 | -0.04 | -35.6 |
| 118 | 1.17 | 1.19 | -7.39 | -0.06 | -35.78 |
| 186 | 1.13 | 1.14 | -7.43 | -0.08 | -34.87 |
| 254 | 1.12 | 1.13 | -7.51 | -0.1 | -33.72 |
| 321 | 1.12 | 1.12 | -7.55 | -0.16 | -32.66 |
| 389 | 1.12 | 1.1 | -7.6 | -0.2 | -31.5 |
| 457 | 1.12 | 1.09 | -7.65 | -0.28 | -30.22 |
| 525 | 1.12 | 1.08 | -7.71 | -0.33 | -28.87 |
| 593 | 1.12 | 1.07 | -7.78 | -0.51 | -27.44 |
| 661 | 1.12 | 1.05 | -7.9 | -0.5 | -25.9 |
| 729 | 1.12 | 1.04 | -8.1 | -0.69 | -24.17 |
| 796 | 1.11 | 1.01 | -8.47 | -0.93 | -22.21 |
| 864 | 1.08 | 1.03 | -8.72 | -1.31 | -20.17 |
| 932 | 1.07 | 1.07 | -9.29 | -1.12 | -18.19 |
| 1000 | 1.07 | 1.11 | -10.59 | -2.06 | -16.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
