500~26500MHz, 20W, 8路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 26500 | MHz |
| 插入损耗 | 6.5 | dB | ||
| 隔离度 | 14 | 17 | dB | |
| 输入驻波比 | 2 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±15 | ° |
| 功率容量 | 20W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+85℃设计保证 |

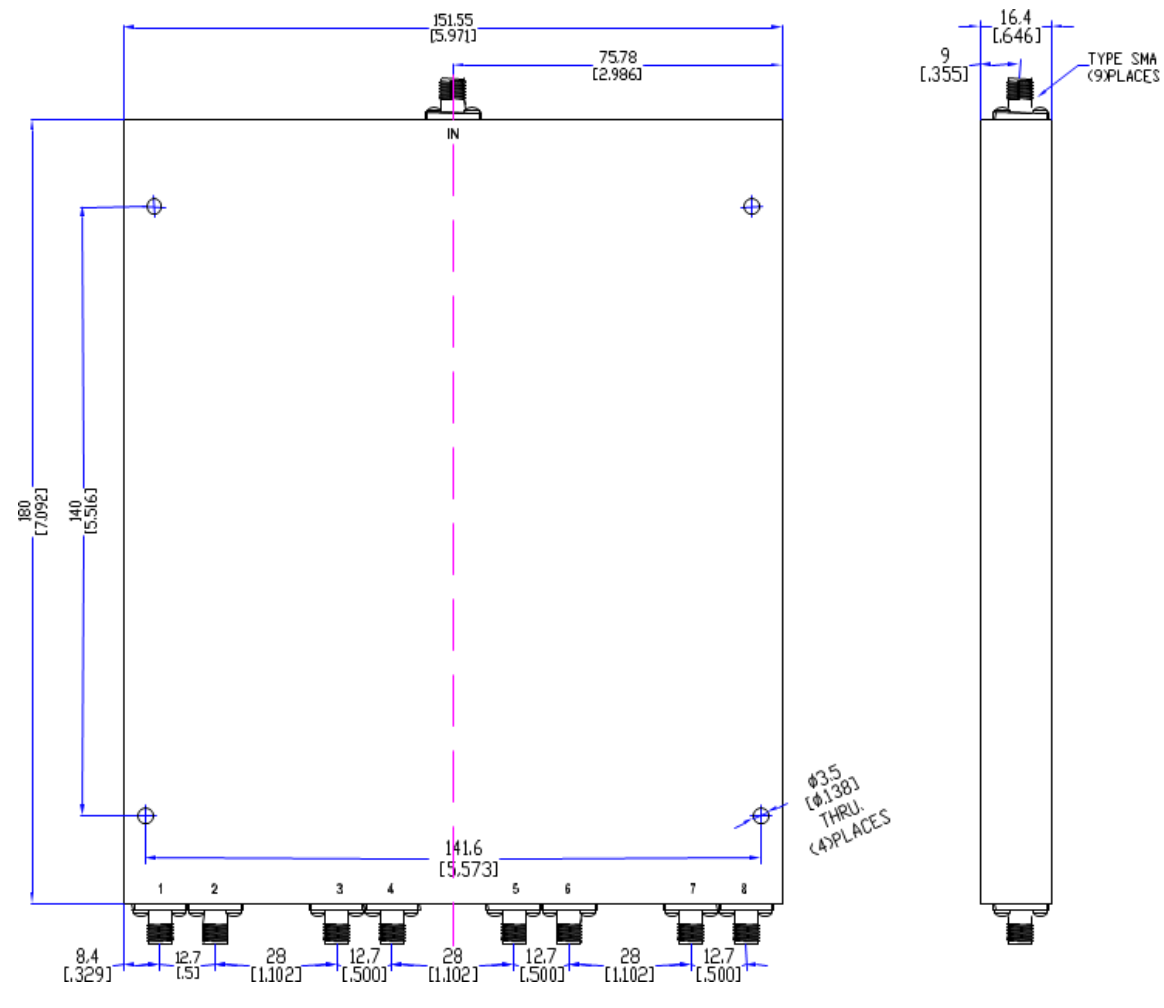

| 公共端口 | IN |
| 分配端口 | 1 2 3 45678 |

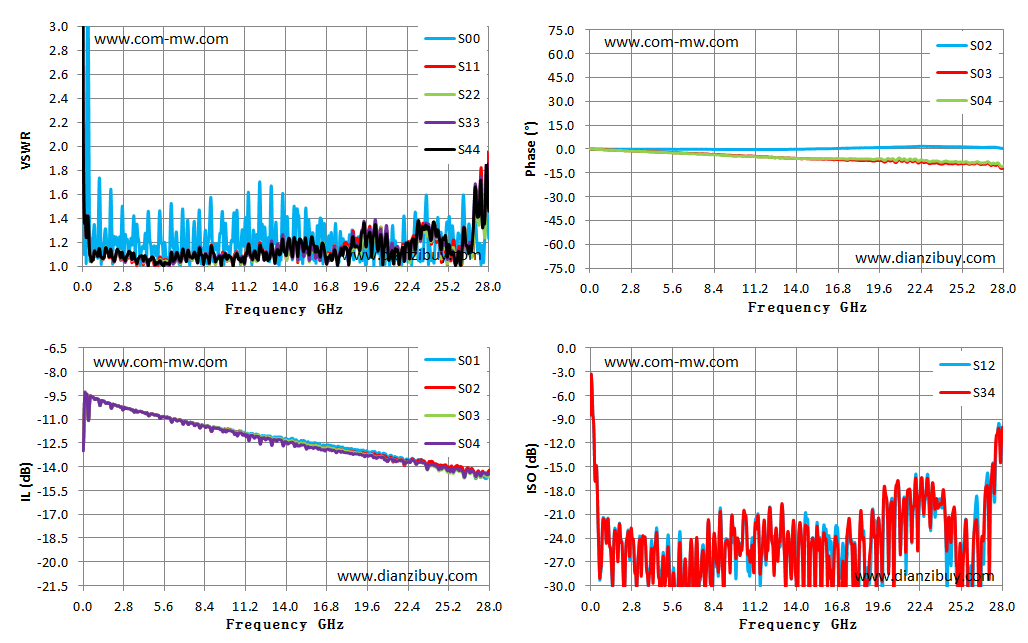

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 7.43 | 5.52 | -12.99 | 0.02 | -8.45 |
| 2.01 | 1.51 | 1.10 | -10.21 | -0.04 | -22.13 |
| 4.01 | 1.05 | 1.07 | -10.50 | -0.07 | -28.75 |
| 6.01 | 1.07 | 1.01 | -10.92 | -0.11 | -27.38 |
| 8.01 | 1.37 | 1.12 | -11.43 | -0.16 | -22.42 |
| 10.01 | 1.16 | 1.05 | -11.60 | -0.25 | -25.16 |
| 12.01 | 1.24 | 1.06 | -12.00 | -0.27 | -24.60 |
| 14.01 | 1.27 | 1.11 | -12.22 | -0.09 | -30.24 |
| 16.00 | 1.11 | 1.13 | -12.49 | 0.24 | -22.82 |
| 18.00 | 1.22 | 1.16 | -12.82 | 0.69 | -25.05 |
| 20.00 | 1.24 | 1.18 | -13.08 | 1.04 | -18.79 |
| 22.00 | 1.01 | 1.12 | -13.45 | 1.62 | -19.92 |
| 24.00 | 1.10 | 1.21 | -13.66 | 1.51 | -18.79 |
| 26.00 | 1.24 | 1.16 | -14.05 | 1.17 | -31.52 |
| 28.00 | 1.23 | 1.69 | -14.47 | 0.24 | -10.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
