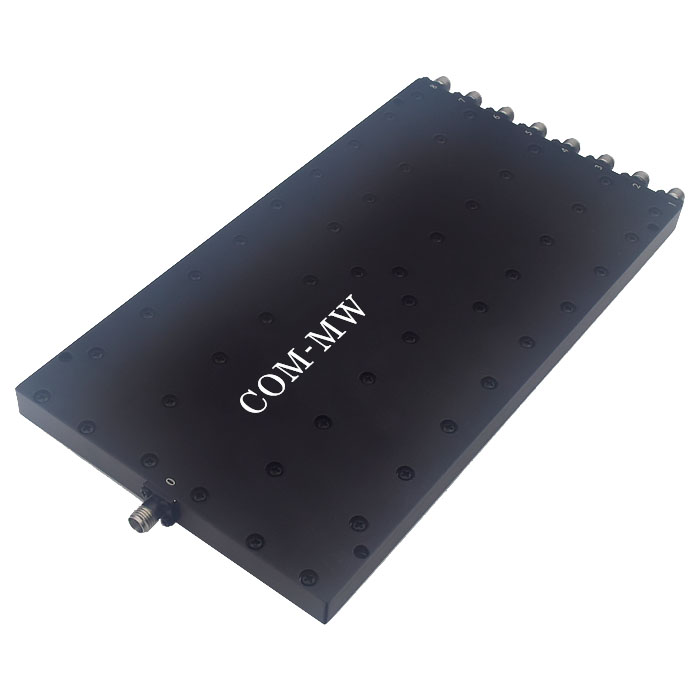

1~18GHz, 20W, 8路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 4.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

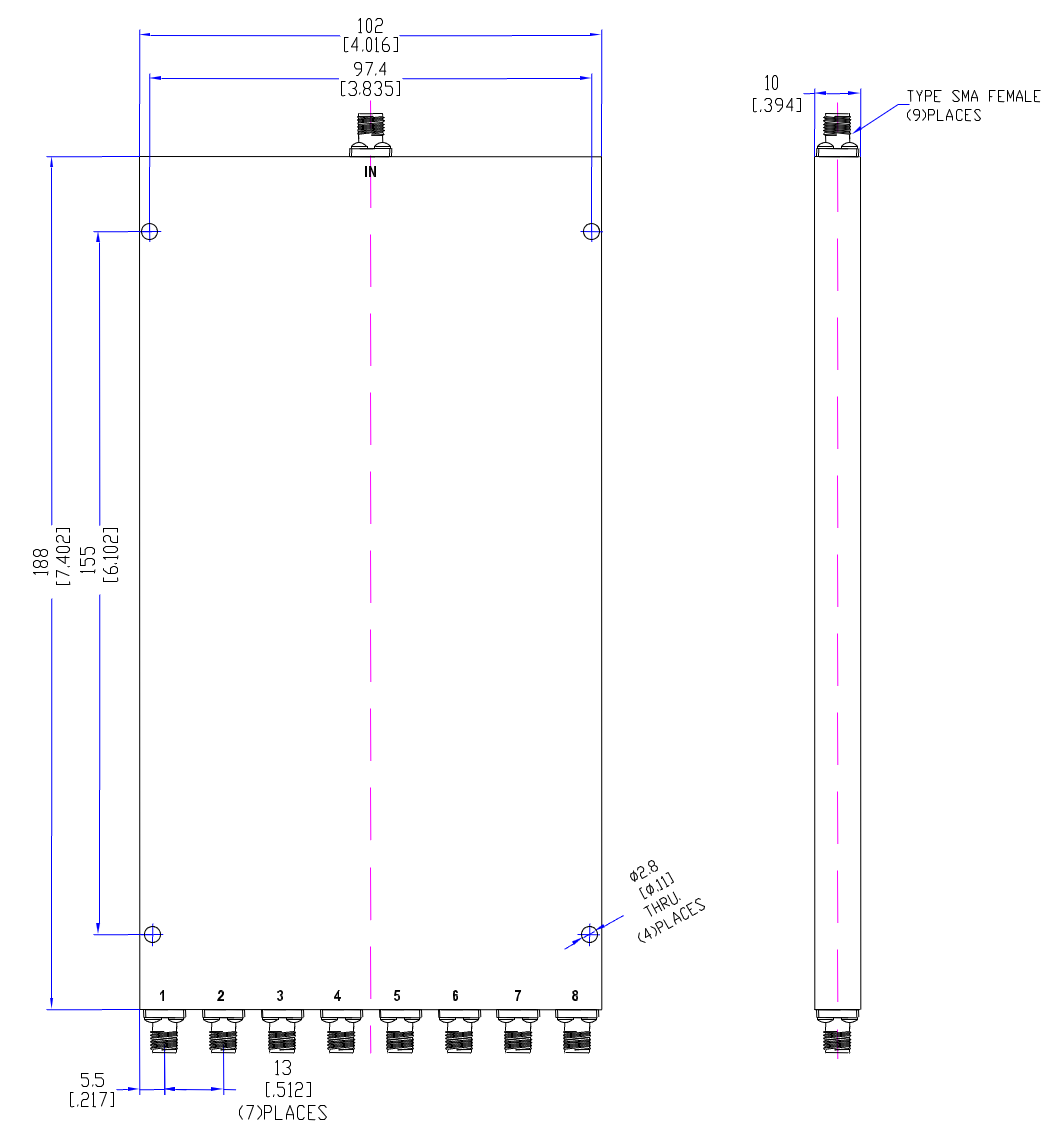

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | IN |
| 分配端口 | 1，2，3，4，5，6，7，8 |

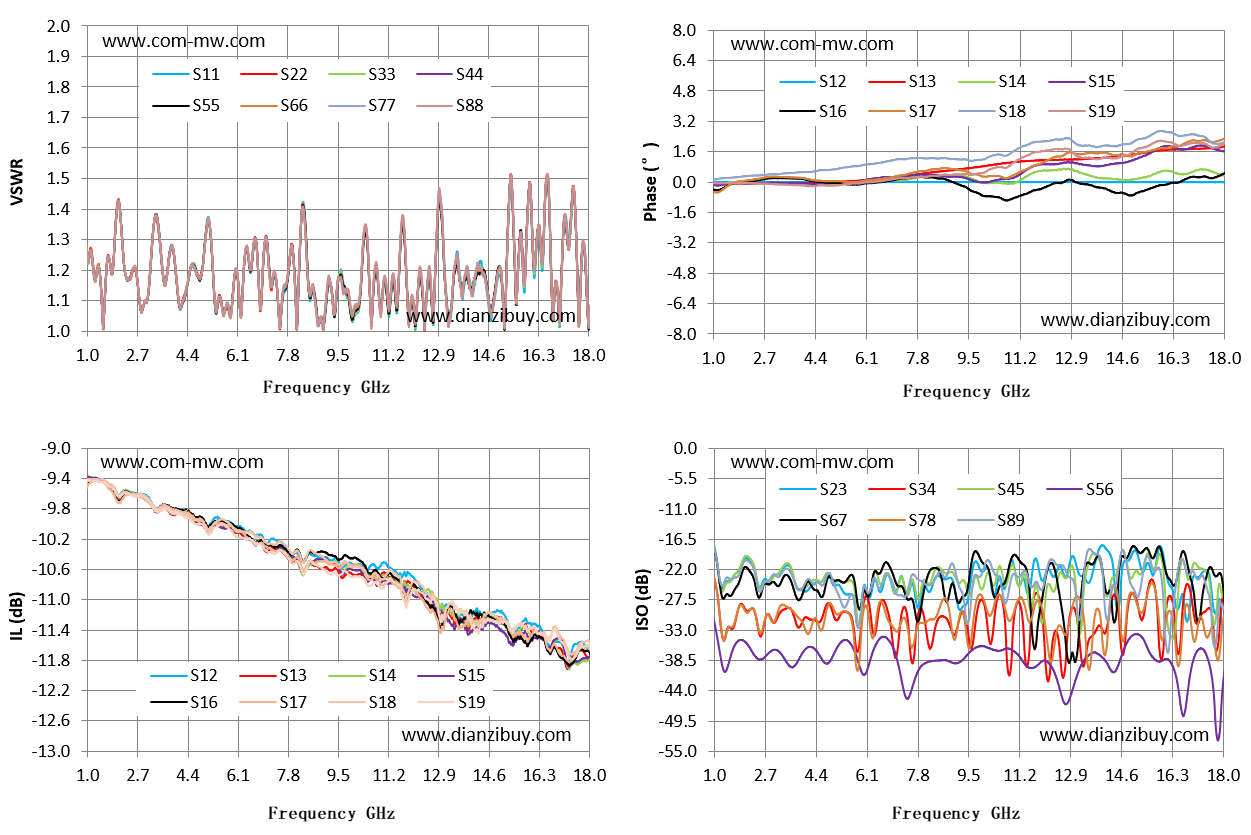

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 1 | 1.24 | -9.38 | -0.07 | -17.95 |
| 2.21 | 1.27 | -9.56 | -0.07 | -20.53 |
| 3.43 | 1.33 | -9.79 | -0.05 | -21.21 |
| 4.64 | 1.22 | -9.92 | -0.03 | -23.84 |
| 5.86 | 1.05 | -9.98 | 0.07 | -31.43 |
| 7.07 | 1.3 | -10.25 | 0.26 | -26.21 |
| 8.29 | 1.41 | -10.5 | 0.51 | -24.86 |
| 9.5 | 1.17 | -10.5 | 0.73 | -26.6 |
| 10.71 | 1.13 | -10.54 | 0.98 | -25.32 |
| 11.93 | 1.04 | -10.67 | 1.14 | -23.86 |
| 13.14 | 1.17 | -11.07 | 1.19 | -22.15 |
| 14.36 | 1.23 | -11.2 | 1.32 | -23.77 |
| 15.57 | 1.14 | -11.38 | 1.61 | -21.9 |
| 16.79 | 1.05 | -11.56 | 1.73 | -31.36 |
| 18 | 1.03 | -11.68 | 1.87 | -32.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
