产品类目 滤波器组
ZS15-L1300-2300-964 组件
滤波器组

组件 ZS15-L1300-2300-964

1300~2300MHz, 1550~2050MHz, 1650~1950MHz, ~MHz, ~MHz, 表面贴装

型号
ZS15-L1300-2300-964
库存
支持定制
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
-
质保条件
一年保修

资料下载

商品介绍

主要参数

参数频率/最小典型最大单位
通带频率一//1300~2300MHz
通带频率二//1550~2050MHz
通带频率三//1650~1950MHz
通带驻波1.6
通带损耗3.0dB
带内波动0.4dB
通带一抑制度DC-950MHz≥40dB
通带一抑制度2750-5000MHz≥40dB
通带二抑制度DC-1250MHz≥40dB
通带二抑制度2500-5000MHz≥40dB
通带三抑制度DC-1350MHz≥40dB
通带三抑制度2250-500MHz≥40dB

其它参数

接口形式表面贴装
阻抗50Ω
功率容量2W设计保证
工作温度-40~+70℃设计保证
储存温度-55~+85℃设计保证

参考实物图

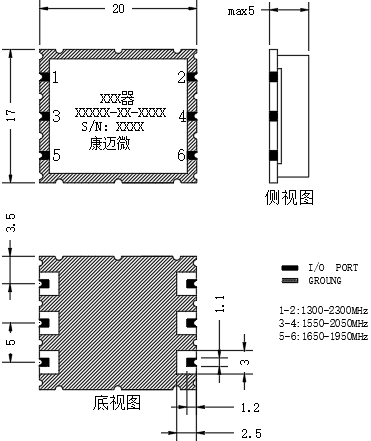

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持190℃回流焊
