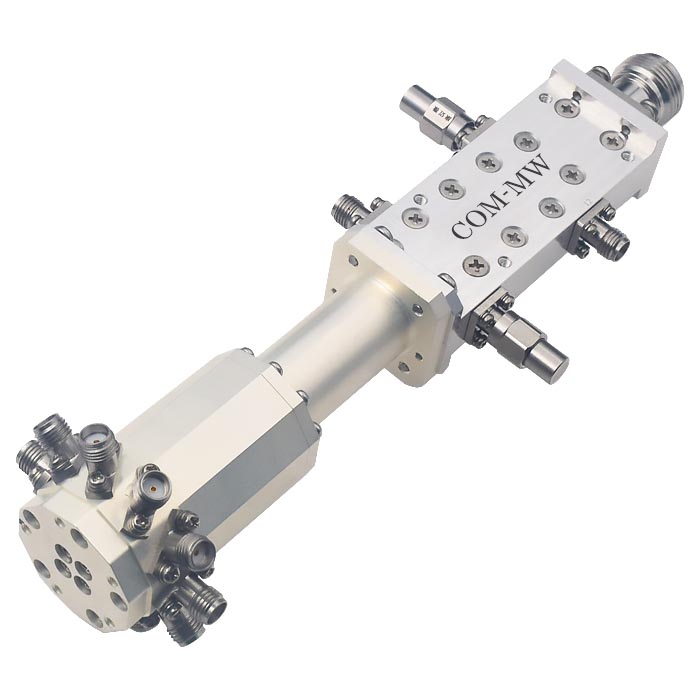

2~18GHz, 200W, 10路径向合成器, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 耦合驻波比 | 1.5 | |||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 10 | dB | ||
| 相位平衡 | ±8 | ±10 | ° |
| 功率容量 | 200W设计保证 |
| 路数 | 10路径向合成器 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K输入，N-K输出 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

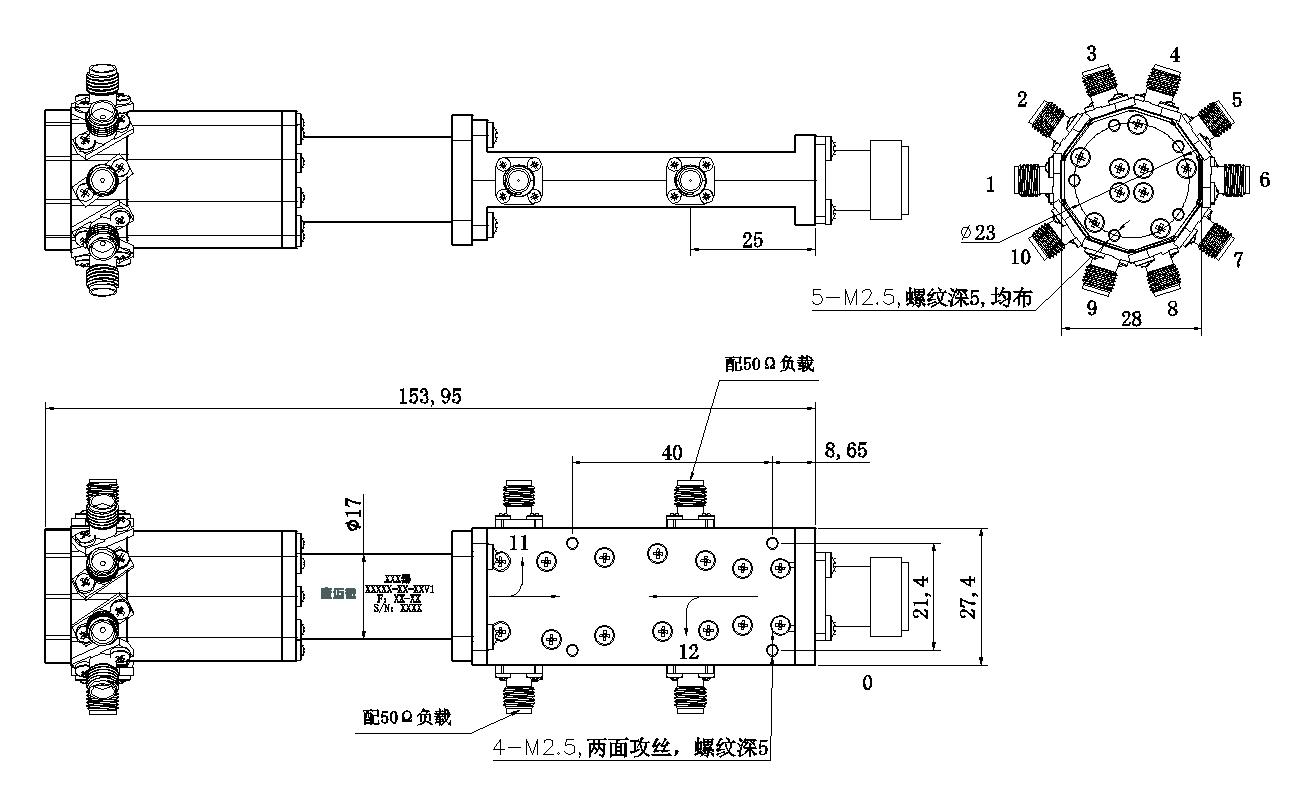

| 公共端口 | 0（N-K） |
| 分配端口 | 1~10（SMA-K） |
| 正向耦合端口 | 11（SMA-K） |
| 反向耦合端口 | 12（SMA-K） |

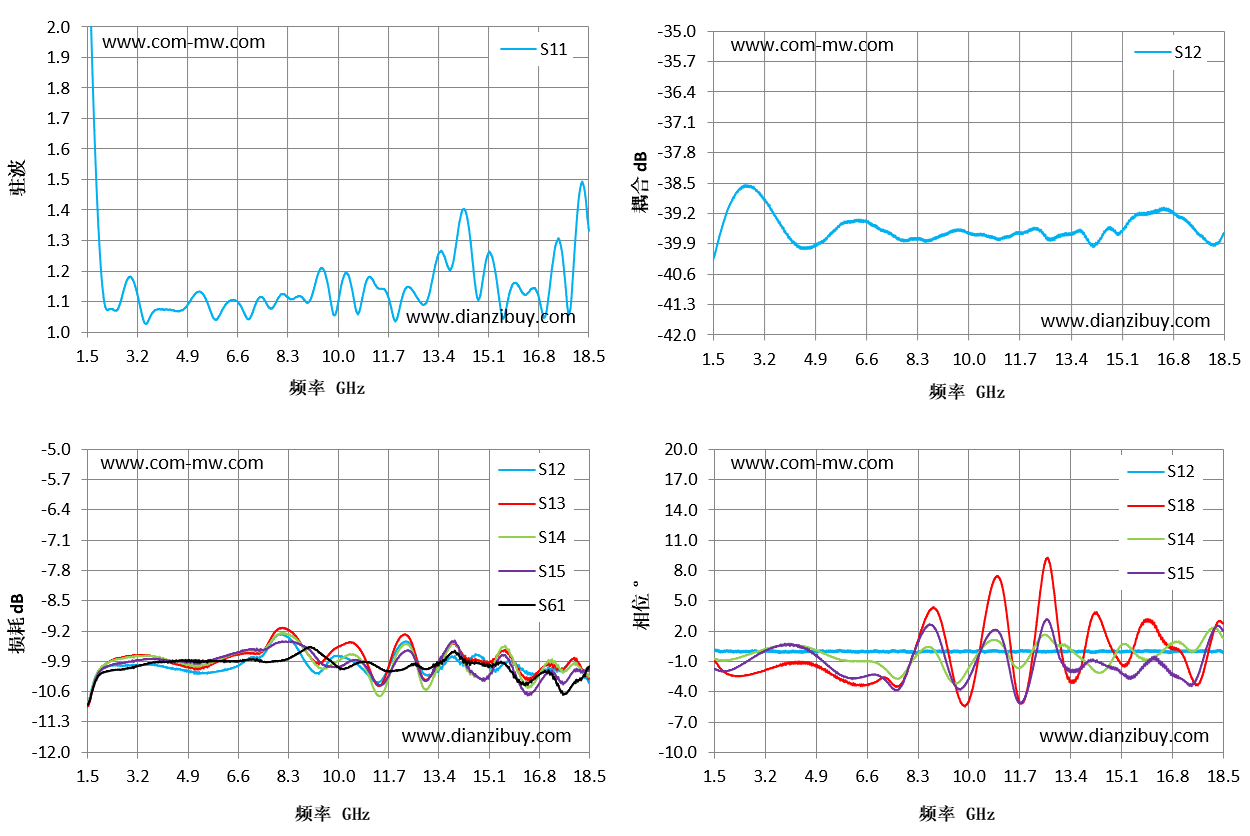

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 耦合 dB | S18 相位 ° |
| 1.5 | 2.46 | -10.86 | -40.28 | -0.93 |
| 2.71 | 1.12 | -10 | -38.58 | -2.28 |
| 3.93 | 1.07 | -10 | -39.66 | -1.21 |
| 5.14 | 1.12 | -10.15 | -39.86 | -1.77 |
| 6.36 | 1.1 | -10.06 | -39.38 | -3.34 |
| 7.57 | 1.1 | -9.64 | -39.74 | -3.46 |
| 8.79 | 1.11 | -9.82 | -39.81 | 4.27 |
| 10 | 1.09 | -9.77 | -39.66 | -4.93 |
| 11.21 | 1.16 | -10.36 | -39.76 | 4.87 |
| 12.43 | 1.15 | -9.51 | -39.62 | 6.9 |
| 13.64 | 1.24 | -9.93 | -39.61 | -2.55 |
| 14.86 | 1.14 | -9.81 | -39.61 | -0.24 |
| 16.07 | 1.16 | -10.02 | -39.21 | 3.01 |
| 17.29 | 1.23 | -10.11 | -39.4 | -1.34 |
| 18.5 | 1.33 | -10.38 | -39.66 | 2.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
