2.4~2.6GHz, 1000W, 2路, 0°, L29
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.4 | ~ | 2.6 | GHz |
| 插入损耗 | 0.45 | dB | ||
| 隔离度 | 5 | |||
| 公共端驻波比 | 1.3 | |||
| 支路端驻波比 | 无 | |||
| 相位平衡 | 4 | ° | ||
| 幅度平衡 | 0.2 | dB | ||
| 耦合度 | 49 | 50 | 51 | dB |
| 耦合度平坦度 | ±0.5 | dB | ||
| 方向性 | 15 | dB | ||
| 耦合端驻波比 | 1.4 |
| 功率容量 | 1000W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

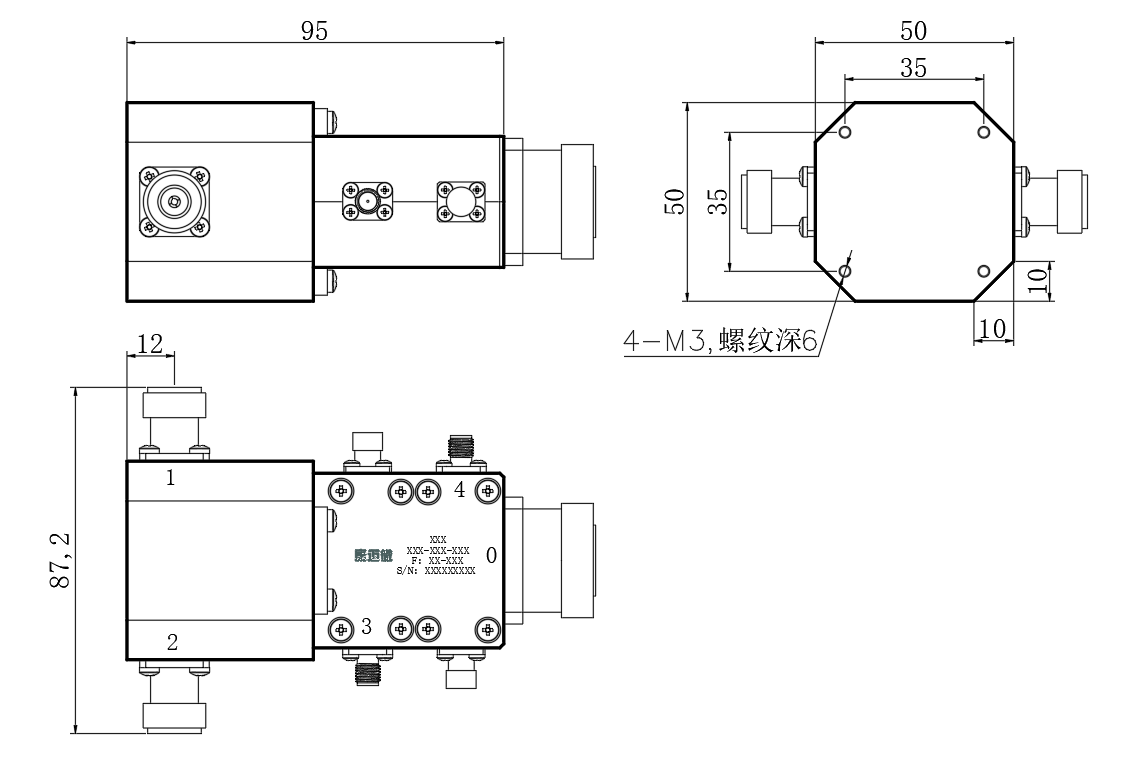

| 公共端口 | 0（L29-K） |
| 分配端口 | 1,2（N-K） |
| 正向耦合端口（输入为支路端） | 3（SMA-K） |
| 反向耦合端口（输入为公共端） | 4（SMA-K） |

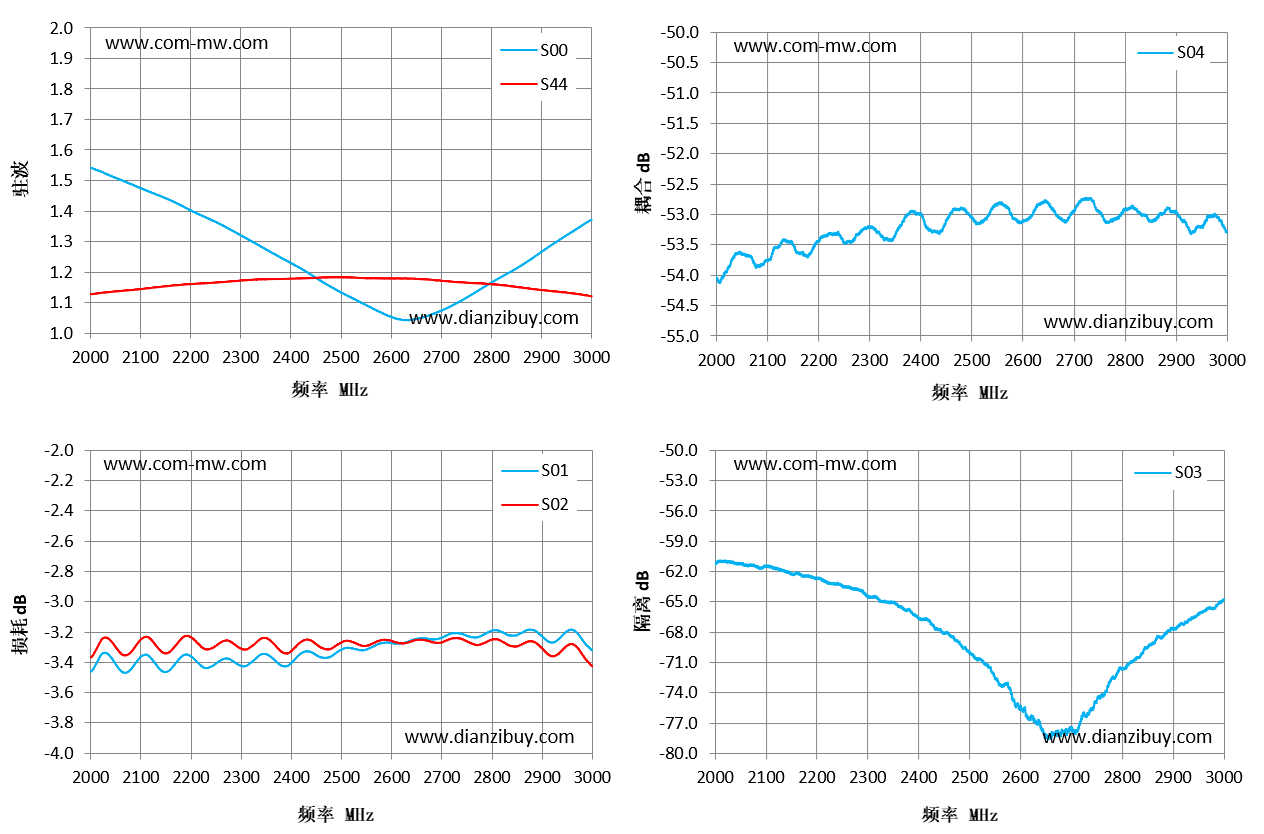

| 频率 MHz | S00 驻波 | S44 驻波 | S01 损耗 dB | S04 耦合 dB | S03 隔离 dB |
|---|---|---|---|---|---|
| 2000 | 1.54 | 1.13 | -3.46 | -54.01 | -61.31 |
| 2071 | 1.49 | 1.14 | -3.47 | -53.74 | -61.34 |
| 2143 | 1.45 | 1.15 | -3.46 | -53.45 | -62.03 |
| 2214 | 1.39 | 1.16 | -3.4 | -53.35 | -62.87 |
| 2286 | 1.33 | 1.17 | -3.4 | -53.26 | -63.87 |
| 2357 | 1.27 | 1.18 | -3.36 | -53.23 | -65.22 |
| 2429 | 1.2 | 1.18 | -3.33 | -53.29 | -67.35 |
| 2500 | 1.13 | 1.18 | -3.32 | -53.04 | -70.09 |
| 2571 | 1.07 | 1.18 | -3.28 | -52.88 | -73.09 |
| 2643 | 1.04 | 1.18 | -3.25 | -52.78 | -77.77 |
| 2714 | 1.08 | 1.17 | -3.22 | -52.78 | -77.56 |
| 2786 | 1.15 | 1.16 | -3.21 | -53.05 | -72.57 |
| 2857 | 1.22 | 1.15 | -3.21 | -53.09 | -69.21 |
| 2929 | 1.3 | 1.14 | -3.26 | -53.31 | -66.91 |
| 3000 | 1.37 | 1.12 | -3.32 | -53.29 | -64.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
