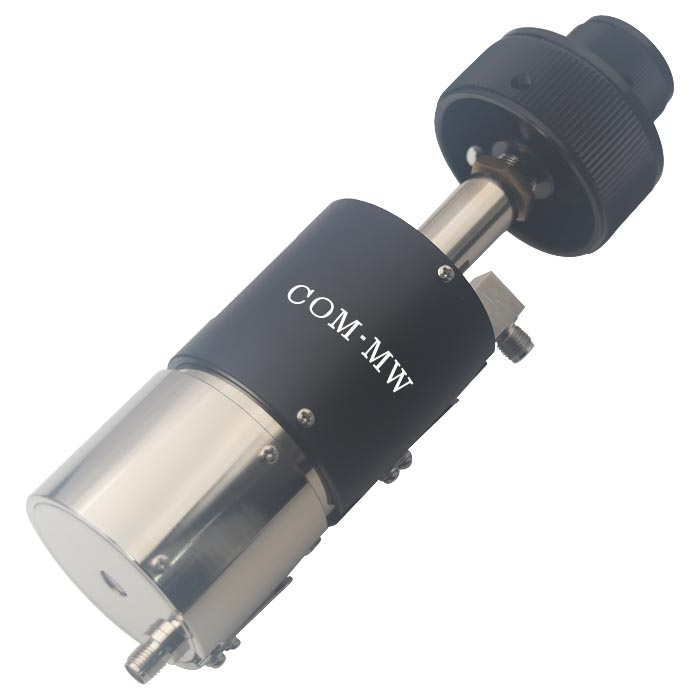

工作频率DC~18GHz, 可调衰减度1~99dB, 步进1dB, 2W, 50Ω, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，衰减值可调。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 可调衰减度 | 1 | ~ | 99 | dB |
| 步进 | 1 | dB | ||
| 驻波比 | 1.75 | |||
| 插入损耗 | 1.5 | dB |
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 峰值功率 | 200W (5μs 脉宽,2%负载周期) |
| 产品外壳材料 | 铝 |
| 工作温度 | -8~+50℃设计保证 |
| 其它 | 手动旋钮调节 |
| 衰减度 | 衰减精度（Typ.） | |
| 1 | 1- 9dB | ±0.8dB |
| 2 | 10-19dB | ±1dB |
| 3 | 20-49dB | ±1.5dB |
| 4 | 50-69dB | ±2dB |
| 4 | 70-99dB | ±2.5dB |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

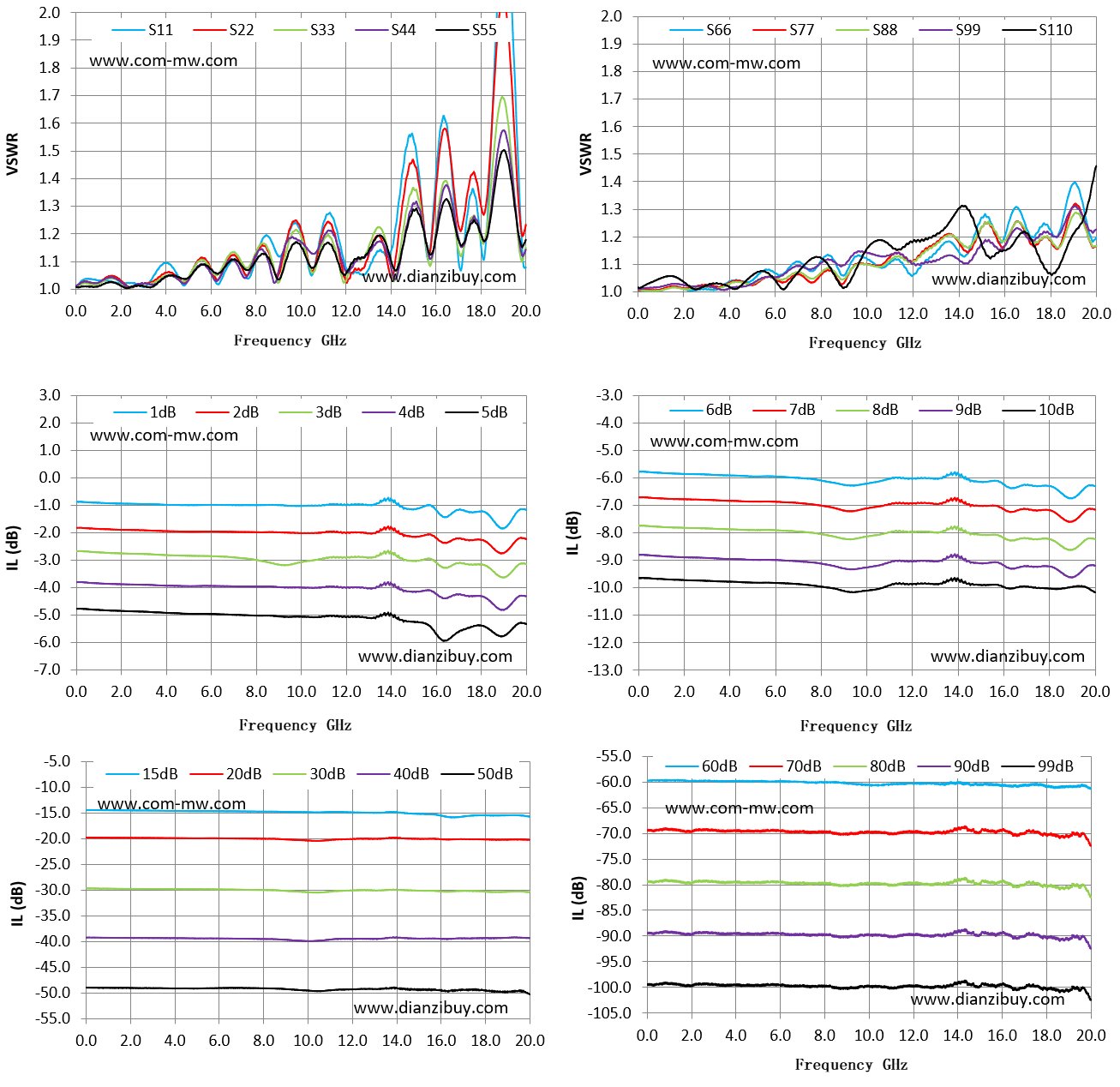

| Frequency GHz | S11 驻波 | 1dB | 5dB | 10dB |
|---|---|---|---|---|
| 0.01 | 1.01 | -0.88 | -4.77 | -9.65 |
| 1.43 | 1.03 | -0.92 | -4.83 | -9.7 |
| 2.86 | 1.01 | -0.95 | -4.87 | -9.74 |
| 4.29 | 1.08 | -0.99 | -4.93 | -9.79 |
| 5.71 | 1.1 | -0.99 | -4.95 | -9.82 |
| 7.14 | 1.1 | -1 | -5 | -9.88 |
| 8.57 | 1.19 | -0.98 | -5.02 | -10.03 |
| 10 | 1.2 | -1.02 | -5.06 | -10.1 |
| 11.43 | 1.26 | -0.95 | -5.02 | -9.83 |
| 12.86 | 1.05 | -0.98 | -5.08 | -9.86 |
| 14.29 | 1.27 | -0.96 | -5.12 | -9.8 |
| 15.71 | 1.12 | -1 | -5.4 | -9.89 |
| 17.14 | 1.07 | -1.18 | -5.56 | -9.98 |
| 18.57 | 1.74 | -1.59 | -5.65 | -10.02 |
| 20 | 1.08 | -1.17 | -5.32 | -10.17 |
提供技术要求，工程师 1 个工作日内响应。
