开关滤波路数三选一, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 插入损耗 | / | / | 6.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 驻波比 | / | / | 1.8 | |||
| 通带频率一 | / | / | 8 | ~ | 10 | GHz |
| 频率一抑制 | 7.5&10.5 | GHz≥ | 30 | dB | ||
| 频率一抑制 | 11 | GHz≥ | 70 | dB | ||
| 通带频率二 | / | / | 9 | ~ | 11 | GHz |
| 频率二抑制 | 8.5&11.5 | 30 | dB | |||
| 频率二抑制 | 12 | 70 | dB | |||
| 通带频率三 | / | / | 10 | ~ | 12 | GHz |
| 频率三抑制 | 9.5&12.5 | 30 | dB | |||
| 频率三抑制 | 13 | 70 | dB |
| 开关滤波路数 | 三选一 |
| 开关时间 | 200ns |
| 隔离度 | 70dB |

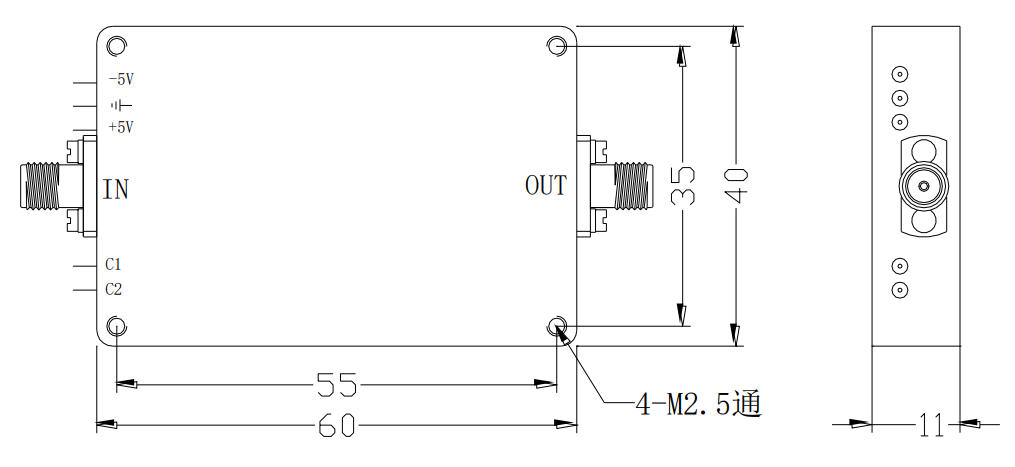

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 功率容量 | 0.1W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| C1 | C2 | ||||
| 频率一 | 0 | 0 | |||
| 频率二 | 0 | 1 | |||
| 频率三 | 1 | 0 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
