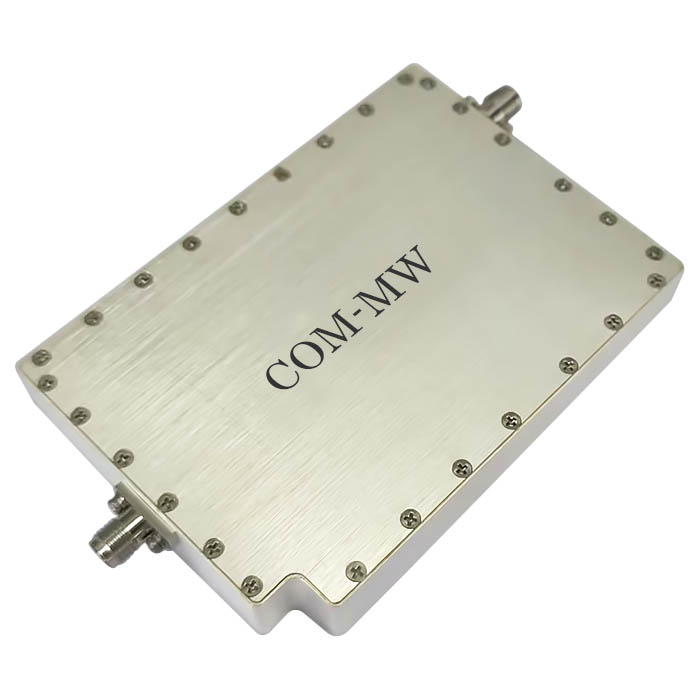

开关滤波路数4选一, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 单位 | ||
|---|---|---|---|
| 通带频率一 | 7050-7900 | GHz | |
| 通带频率二 | 6650-7350 | GHz | |
| 通带频率三 | 6250-6950 | GHz | |
| 通带频率四 | 5850-6550 | GHz | |
| 带外抑制 | 高频带外100MHz≥5dBc | dB | |
| 带外抑制 | 高频带外200MHz≥15dBc | dB | |
| 带外抑制 | 高频带外600MHz≥40dBc | dB | |
| 带外抑制 | 低频带外100MHz≥5dBc | dB | |
| 带外抑制 | 低频带外200MHz≥15dBc | dB | |
| 带外抑制 | 低频带外300MHz≥30dBc | dB | |
| 带外抑制 | 低频带外400MHz≥50dBc | dB | |
| 带外抑制 | 低频带外600MHz≥65dBc | dB | |
| 带外抑制 | 低频带外900MHz≥80dBc | dB | |
| 插入损耗 | ≤3 | dB | |
| 驻波比 | ≤1.6 |
| 开关滤波路数 | 4选一 |
| 开关时间 | ＜200ns |
| 带内波动 | 1dB |
| 隔离度 | ≥50dB |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作温度 | -40~+75℃ |
| 控制方式 | TTL |
| 其它 | 四段滤波器之间损耗差：≤2.0dB |
| C1 | C2 | C3 | C4 | C5 | |
| 频率一 | 0 | 0 | |||
| 频率二 | 0 | 1 | |||
| 频率三 | 1 | 0 | |||
| 频率四 | 1 | 1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
