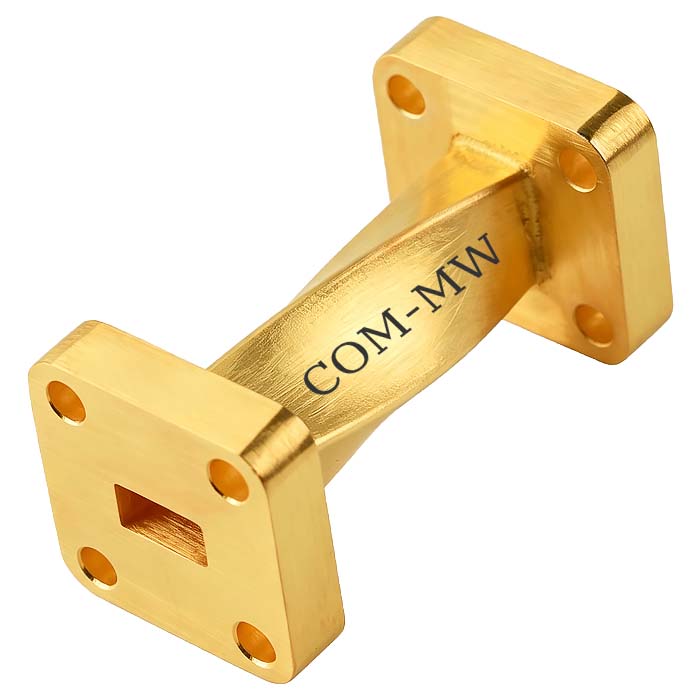

工作频率 26.5~40GHz, 功率容量200W, 矩形波导, BJ320 or WR28, BJ320 or WR28
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.07 |
| 功率容量 | 200W设计保证 |
| 波导管类别 | 矩形波导 |
| 波导管形状 | 扭波导 |
| 接口形式一 | BJ320 or WR28 |
| 接口形式二 | BJ320 or WR28 |
| 法兰型号 | FBP320 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |

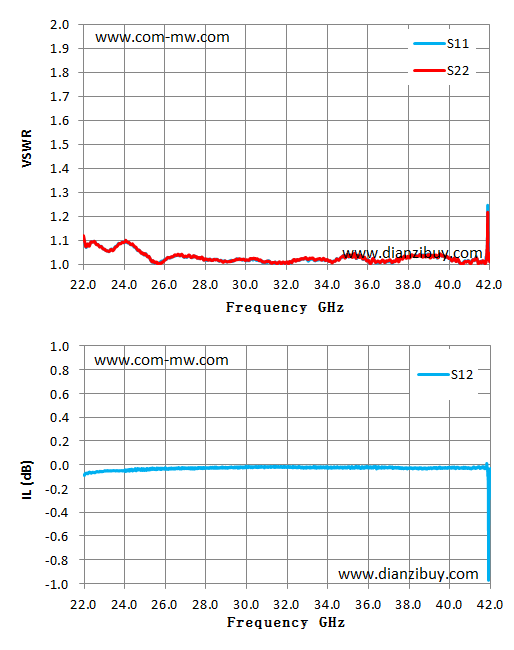

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 22.00 | 1.12 | 1.12 | -0.08 |
| 23.43 | 1.06 | 1.06 | -0.05 |
| 24.86 | 1.05 | 1.05 | -0.03 |
| 26.29 | 1.03 | 1.03 | -0.03 |
| 27.71 | 1.03 | 1.03 | -0.03 |
| 29.14 | 1.01 | 1.01 | -0.02 |
| 30.57 | 1.02 | 1.02 | -0.02 |
| 32.00 | 1.01 | 1.01 | -0.02 |
| 33.43 | 1.02 | 1.02 | -0.02 |
| 34.86 | 1.03 | 1.03 | -0.02 |
| 36.29 | 1.02 | 1.02 | -0.02 |
| 37.71 | 1.03 | 1.02 | -0.03 |
| 39.14 | 1.04 | 1.03 | -0.03 |
| 40.57 | 1.00 | 1.00 | -0.03 |
| 42.00 | 1.01 | 1.01 | -0.03 |
提供技术要求，工程师 1 个工作日内响应。
