通带频率 1156~1290MHz, DC-1GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1156 | ~ | 1290 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.5-4 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

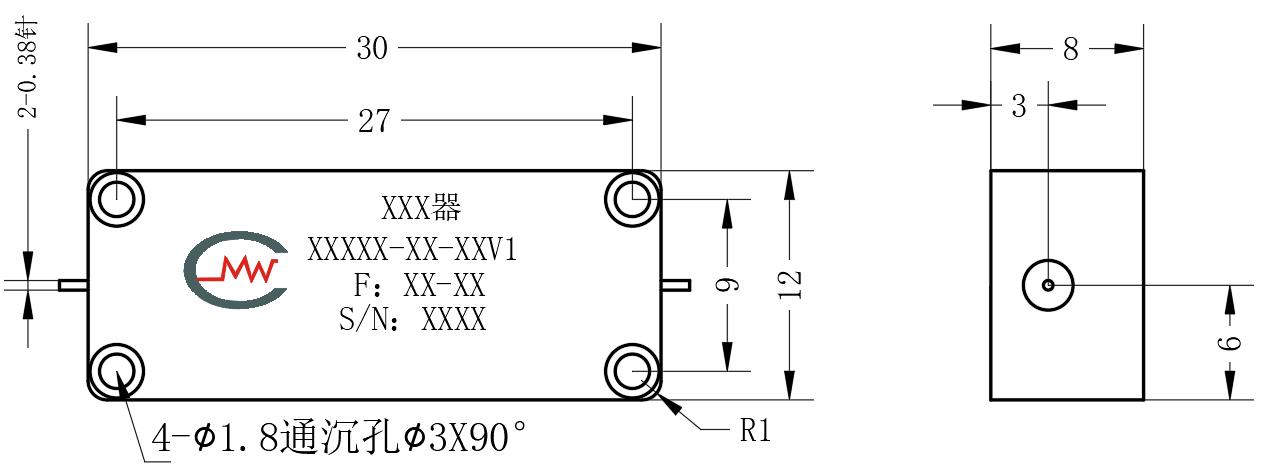

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤1.0ns |
| 相位线性度 | ≤5° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

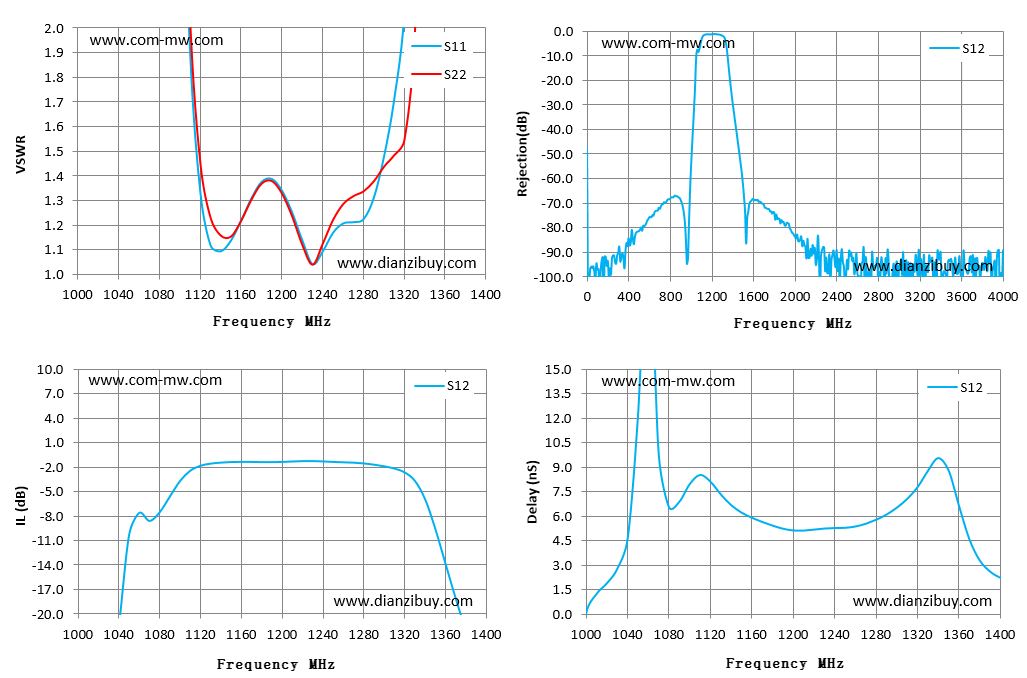

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1000 | 40.28 | 40.15 | -65.65 | -65.65 | -5.37 |
| 1029 | 30.18 | 31.33 | -38.91 | -38.91 | 1.92 |
| 1057 | 4.22 | 5.61 | -10.32 | -10.32 | 12.22 |
| 1086 | 7.17 | 7.53 | -7.53 | -7.53 | 6.55 |
| 1114 | 1.89 | 2.02 | -2.43 | -2.43 | 8.54 |
| 1143 | 1.09 | 1.16 | -1.44 | -1.44 | 6.69 |
| 1171 | 1.31 | 1.30 | -1.36 | -1.36 | 5.66 |
| 1200 | 1.39 | 1.38 | -1.39 | -1.39 | 5.25 |
| 1229 | 1.14 | 1.12 | -1.25 | -1.25 | 5.20 |
| 1257 | 1.17 | 1.22 | -1.36 | -1.36 | 5.31 |
| 1286 | 1.22 | 1.34 | -1.54 | -1.54 | 5.80 |
| 1314 | 1.71 | 1.48 | -2.17 | -2.17 | 7.08 |
| 1343 | 4.76 | 3.27 | -5.95 | -5.95 | 9.57 |
| 1371 | 19.69 | 14.62 | -18.13 | -18.13 | 4.62 |
| 1400 | 29.29 | 23.80 | -25.78 | -25.78 | 2.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
