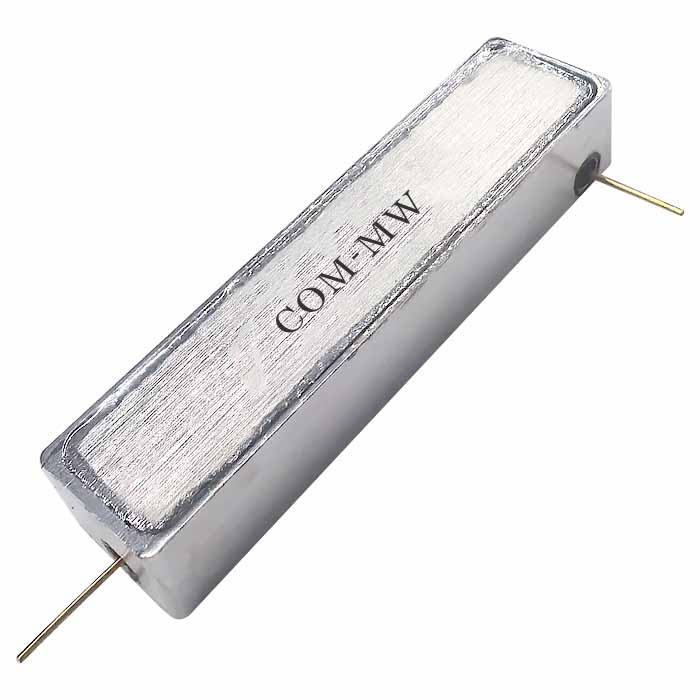

通带频率 1665~1770MHz, DC-1410MHz≥60dBc, 1875-2500MHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1665 | ~ | 1770 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1410 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1875-2500 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |

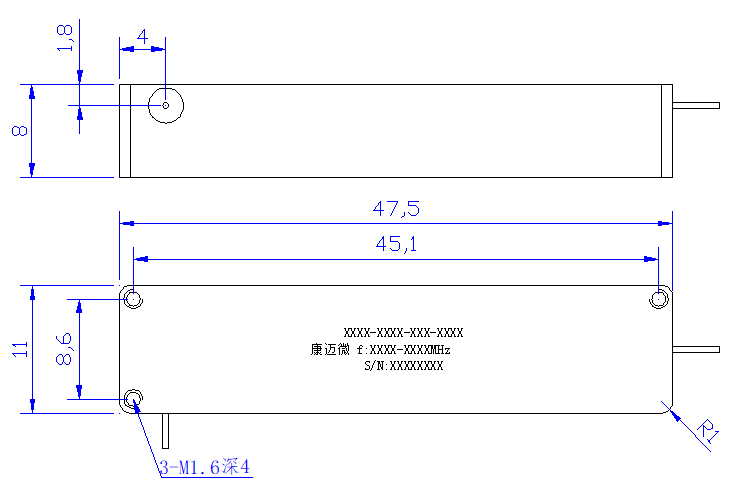

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

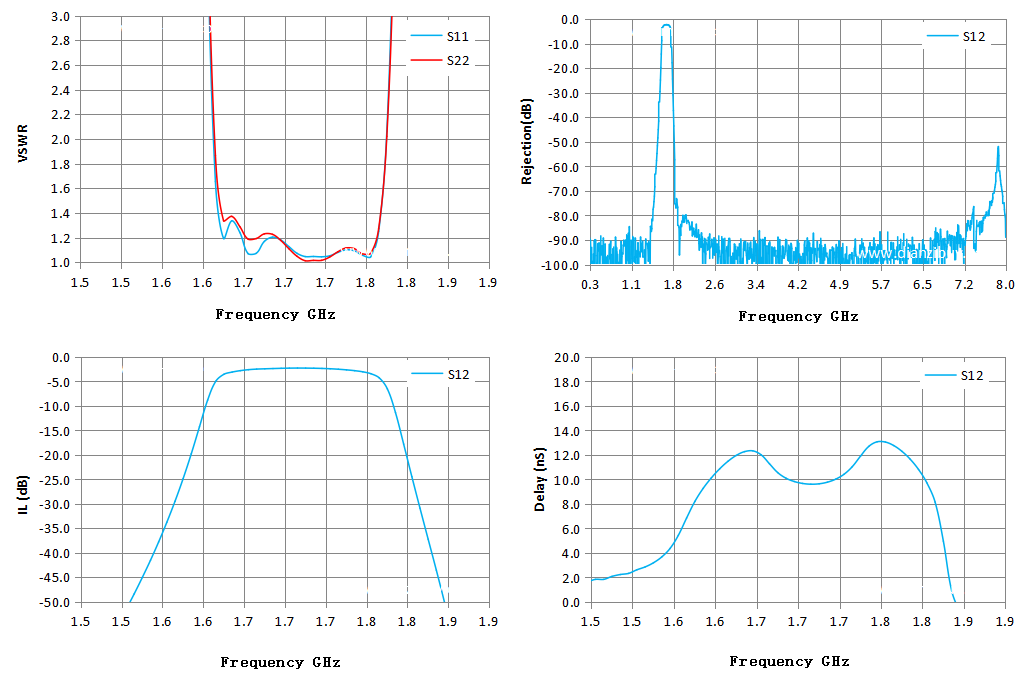

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.50 | 30.41 | 24.70 | -68.31 | -68.31 | 1.64 |
| 1.53 | 26.23 | 20.42 | -57.60 | -57.60 | 2.24 |
| 1.56 | 22.68 | 17.93 | -48.40 | -48.40 | 2.86 |
| 1.59 | 17.42 | 14.54 | -33.77 | -33.77 | 5.43 |
| 1.61 | 10.74 | 9.78 | -19.75 | -19.75 | 9.27 |
| 1.64 | 1.65 | 1.87 | -4.95 | -4.95 | 11.49 |
| 1.67 | 1.07 | 1.19 | -2.59 | -2.59 | 12.01 |
| 1.70 | 1.18 | 1.18 | -2.31 | -2.31 | 9.83 |
| 1.73 | 1.05 | 1.01 | -2.29 | -2.29 | 9.78 |
| 1.76 | 1.08 | 1.08 | -2.50 | -2.50 | 11.04 |
| 1.79 | 1.04 | 1.07 | -3.42 | -3.42 | 13.06 |
| 1.81 | 4.08 | 3.79 | -11.36 | -11.36 | 11.65 |
| 1.84 | 12.64 | 10.31 | -30.89 | -30.89 | 8.16 |
| 1.87 | 20.61 | 16.57 | -57.32 | -57.32 | -1.69 |
| 1.90 | 28.23 | 21.73 | -73.14 | -73.14 | -3.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
