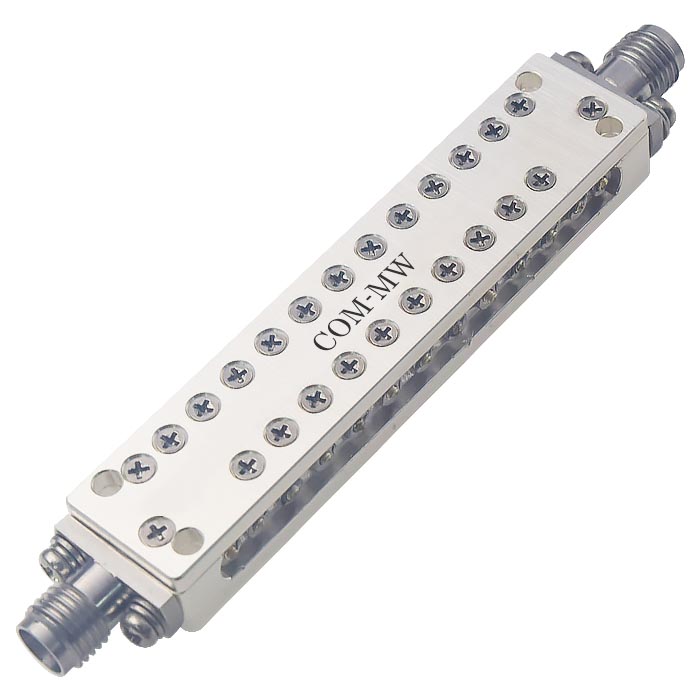

通带频率20520~22600MHz, DC-20000MHz≥60dBc, 23100-38000MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20520 | ~ | 22600 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-20000 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 23100-38000 | MHz≥ | 60 | dB | ||
| 带外抑制 | 38000-42000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

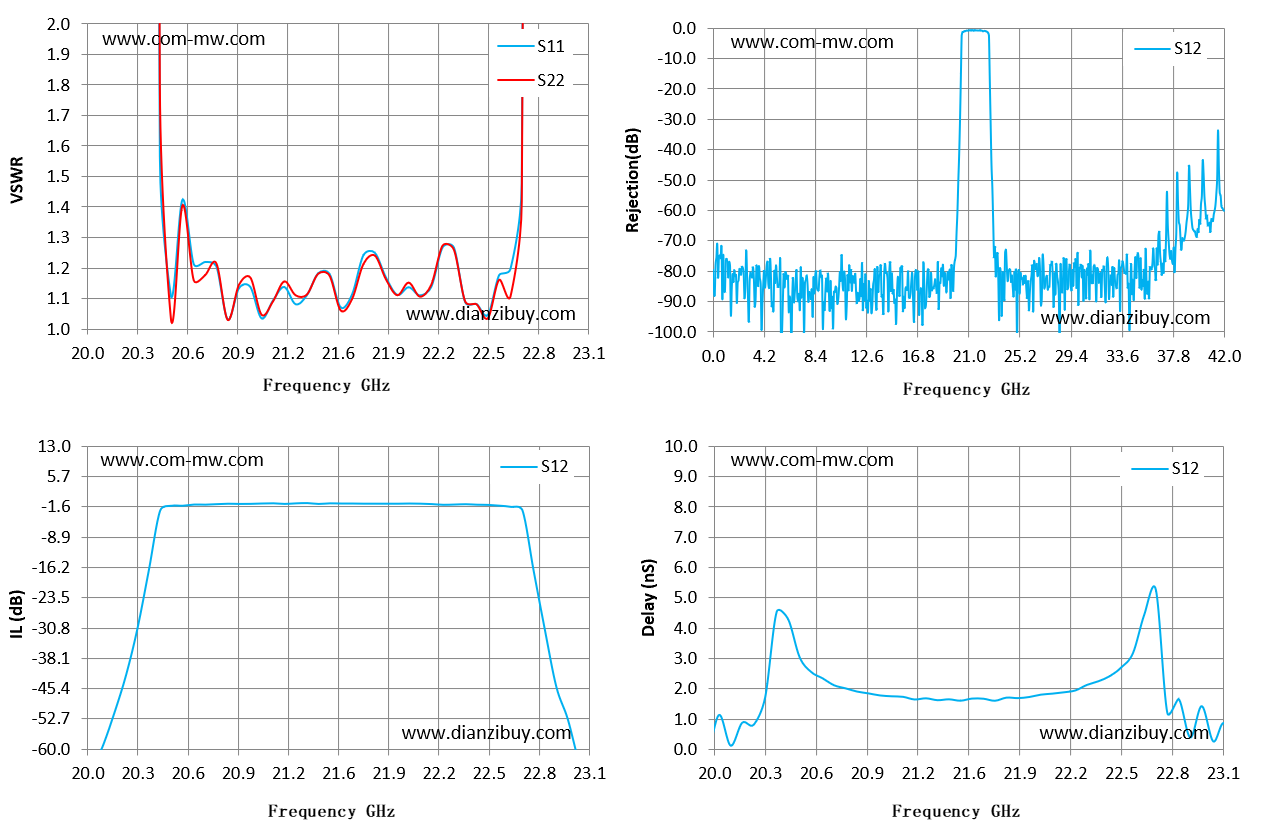

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 20 | 92.96 | 86.1 | -76.32 | -90.51 | -0.1 |
| 20.22 | 71.92 | 58.07 | -50.87 | -79.49 | 0.87 |
| 20.44 | 16.79 | 19.18 | -16.78 | -78.66 | 4.53 |
| 20.66 | 1.21 | 1.16 | -0.97 | -84.63 | 2.34 |
| 20.89 | 1.03 | 1.03 | -0.77 | -87.94 | 1.9 |
| 21.11 | 1.04 | 1.05 | -0.71 | -80.57 | 1.75 |
| 21.33 | 1.08 | 1.11 | -0.68 | -78.81 | 1.68 |
| 21.55 | 1.18 | 1.17 | -0.67 | -89.47 | 1.6 |
| 21.77 | 1.24 | 1.21 | -0.76 | -85.04 | 1.6 |
| 21.99 | 1.14 | 1.15 | -0.72 | -99.37 | 1.8 |
| 22.21 | 1.27 | 1.27 | -1.02 | -79.96 | 1.94 |
| 22.44 | 1.08 | 1.08 | -1.01 | -78.15 | 2.41 |
| 22.66 | 1.2 | 1.1 | -1.53 | -85.5 | 4.45 |
| 22.88 | 41.19 | 28.49 | -31.45 | -91.61 | 1.65 |
| 23.1 | 69.57 | 49.01 | -63.36 | -80.14 | 0.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
