通带频率330~375MHz, 280MHz≥20dB, 435MHz≥20dB, 表面贴装, 替代SXBP-350+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 330 | ~ | 375 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 280 | MHz≥ | 20 | dB | ||
| 带外抑制 | 435 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-270 | MHz≥ | 40 | dB | ||
| 带外抑制 | 450-3000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-350+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

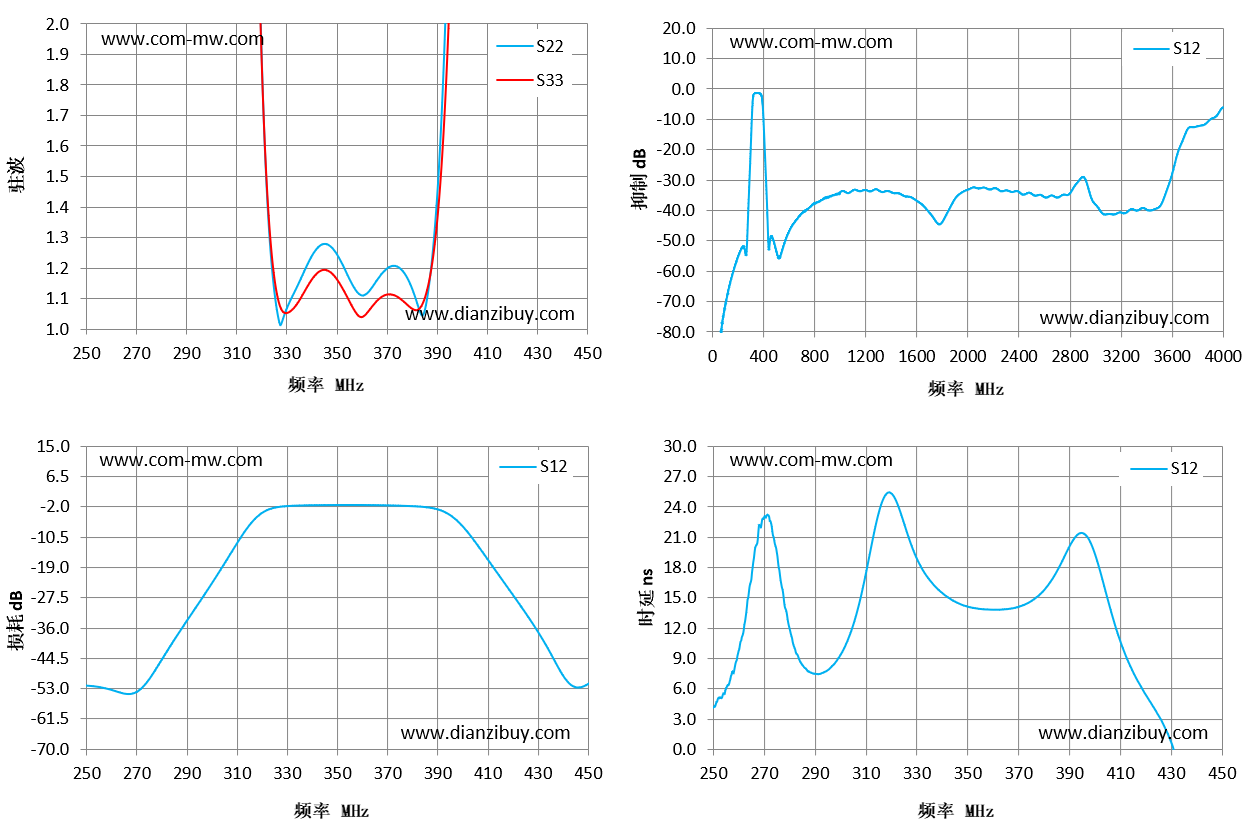

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 250 | 236.79 | 142.84 | -52.2 | 4.21 |
| 264 | 164.82 | 95.63 | -54.29 | 16.05 |
| 279 | 87.47 | 56.13 | -45.85 | 12.9 |
| 293 | 47.25 | 33.56 | -30.67 | 7.58 |
| 307 | 16.24 | 12.72 | -15.39 | 14.29 |
| 321 | 1.64 | 1.65 | -3.12 | 24.95 |
| 336 | 1.17 | 1.11 | -1.51 | 16.42 |
| 350 | 1.25 | 1.16 | -1.39 | 14.13 |
| 364 | 1.14 | 1.07 | -1.43 | 13.87 |
| 379 | 1.15 | 1.07 | -1.69 | 15.55 |
| 393 | 1.95 | 1.71 | -3.47 | 21.26 |
| 407 | 12.93 | 7.55 | -13.86 | 12.96 |
| 421 | 35.23 | 16.81 | -27.77 | 4.94 |
| 436 | 64.23 | 27.56 | -44.5 | -7.64 |
| 450 | 94.36 | 35.98 | -51.71 | -11.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
