通带频率3~5.55GHz, DC-2.8GHz≥35dB, 5.8-6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 5.55 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2.8 | GHz≥ | 35 | dB | ||
| 带外抑制 | 5.8-6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6-9 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

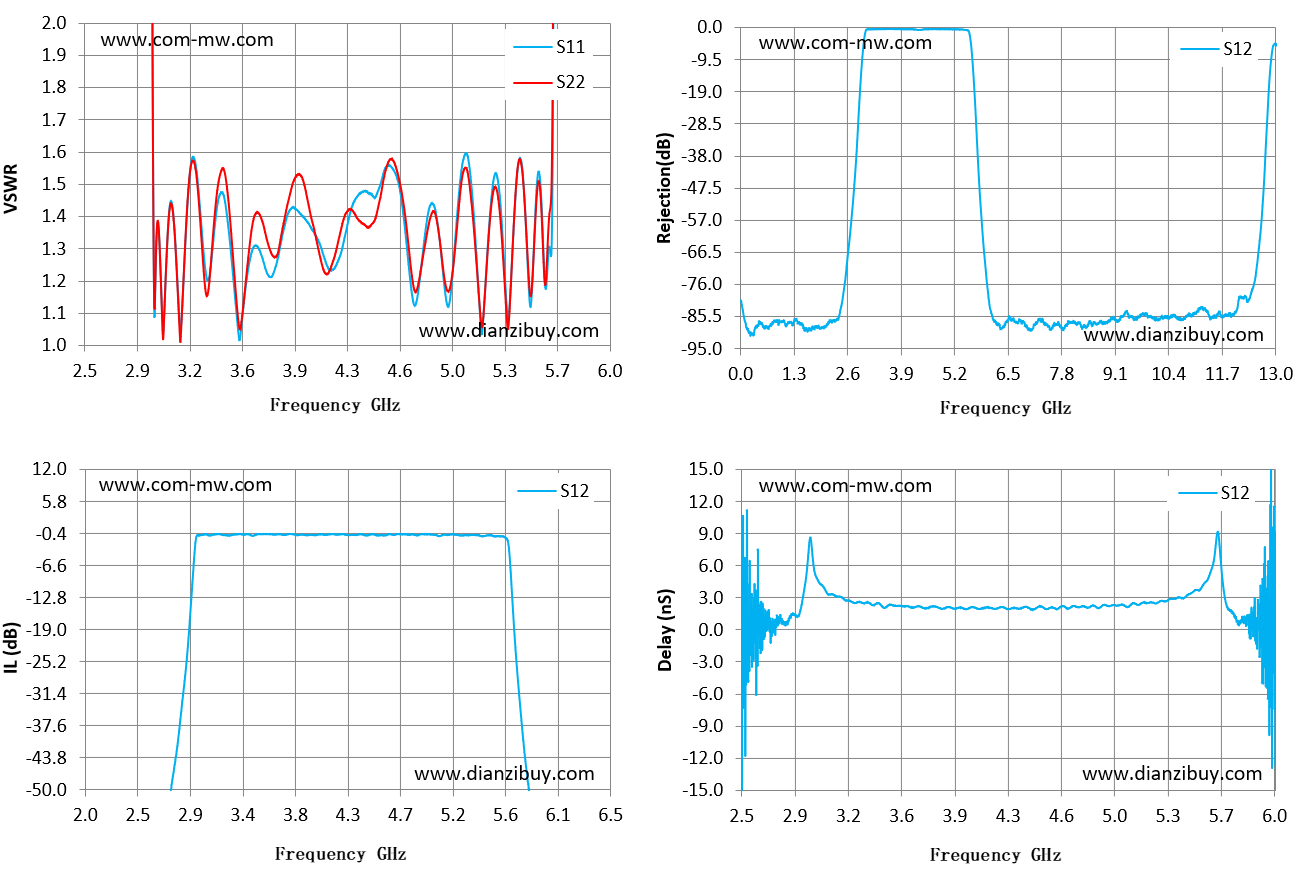

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.5 | 167.06 | 171.73 | -77.17 | -17.97 |
| 2.75 | 78.11 | 67.51 | -47.83 | 0.9 |
| 3 | 1.29 | 1.29 | -0.58 | 4.64 |
| 3.25 | 1.52 | 1.5 | -0.64 | 2.56 |
| 3.5 | 1.15 | 1.2 | -0.43 | 2.28 |
| 3.75 | 1.22 | 1.28 | -0.38 | 2.21 |
| 4 | 1.37 | 1.42 | -0.5 | 2.11 |
| 4.25 | 1.38 | 1.42 | -0.6 | 1.96 |
| 4.5 | 1.55 | 1.54 | -0.67 | 1.96 |
| 4.75 | 1.28 | 1.27 | -0.46 | 2.22 |
| 5 | 1.5 | 1.46 | -0.57 | 2.38 |
| 5.25 | 1.52 | 1.47 | -0.61 | 2.71 |
| 5.5 | 1.39 | 1.37 | -0.84 | 3.73 |
| 5.75 | 41.26 | 43.67 | -40.35 | 0.83 |
| 6 | 59.39 | 62.64 | -76.48 | -3.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
