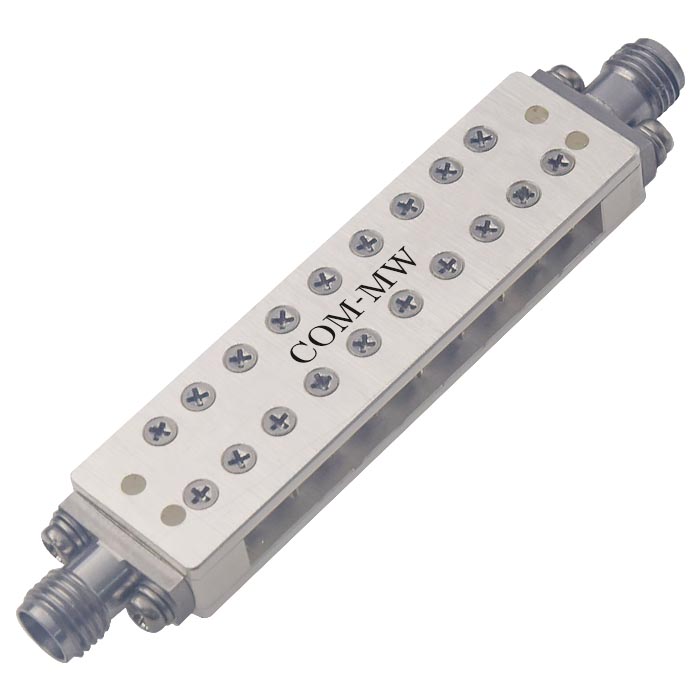

通带频率7425~9025MHz, DC-6.8GHz≥60dBc, 9.8-20GHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7425 | ~ | 9025 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | ±0.5 | dB | ||
| 带外抑制 | DC-6.8 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 9.8-20 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |

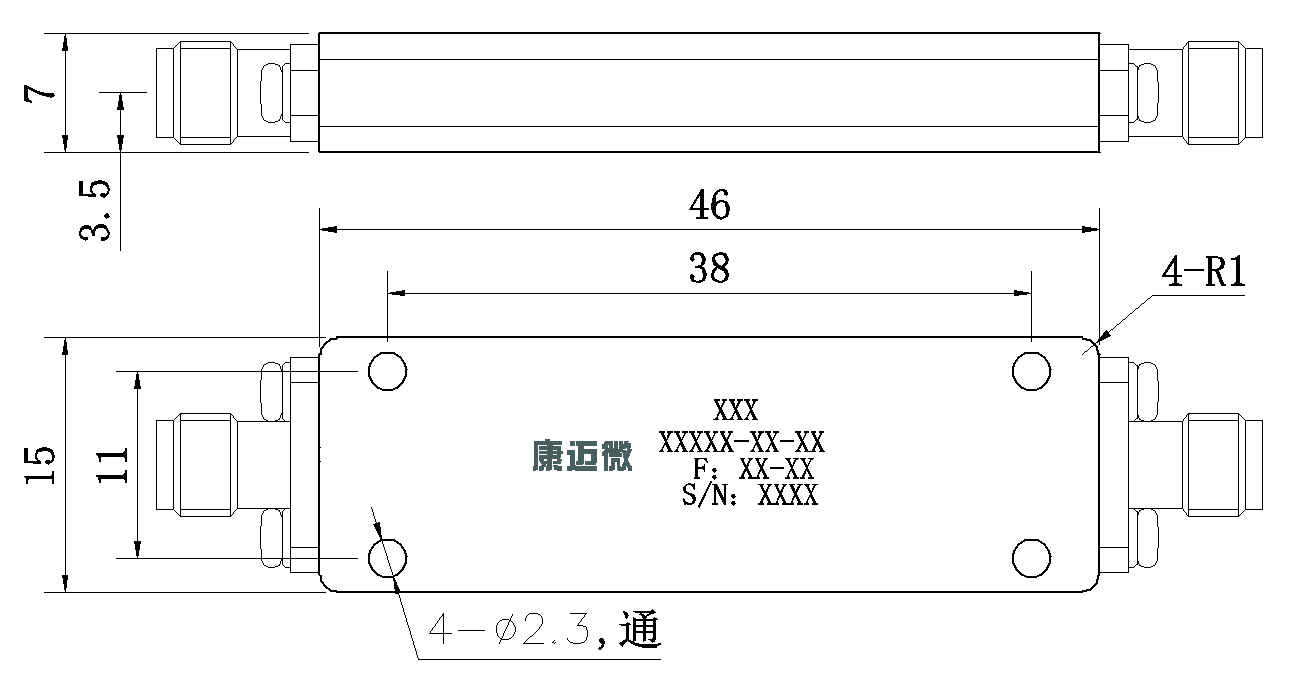

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3.5ns@7425M-9025M |
| 时延波动 | ≤1ns@带内任意±9Mhz |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

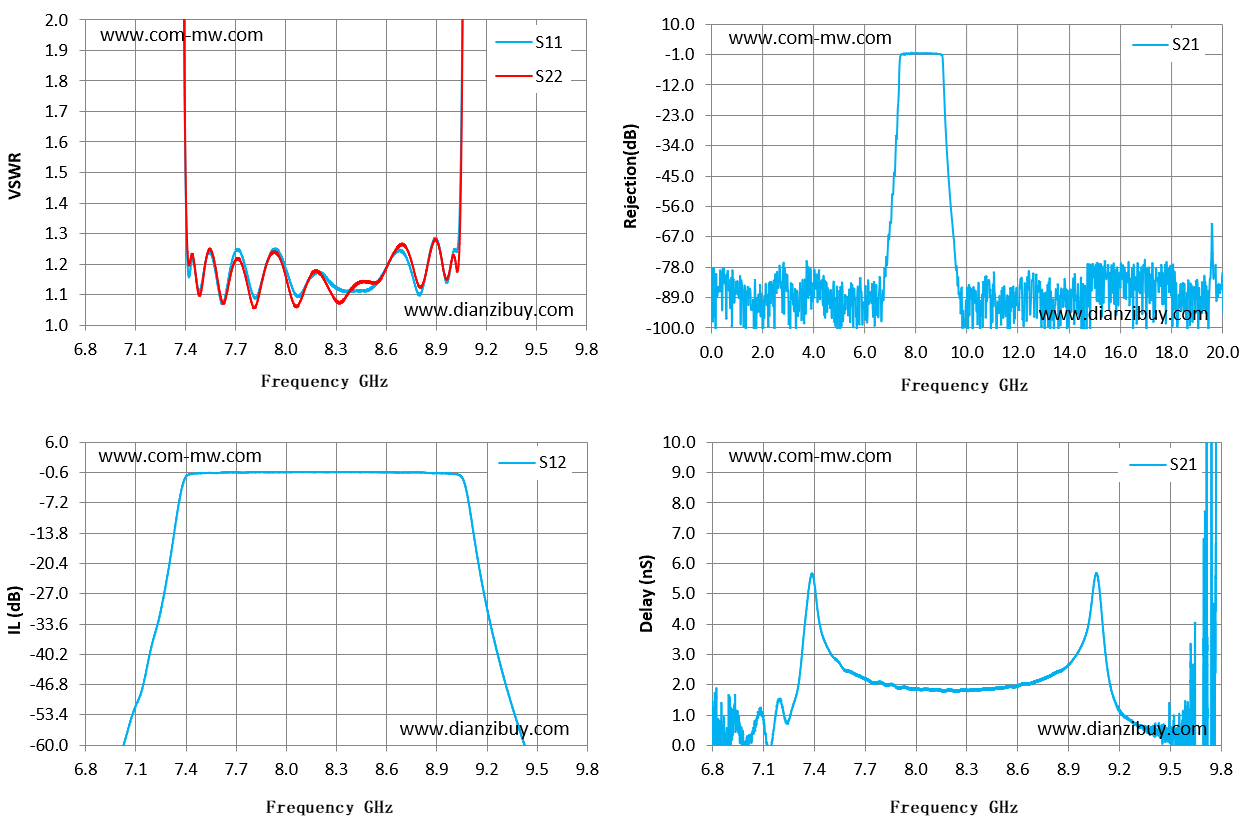

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 时延 ns |
| 6.8 | 71.82 | 78.97 | -80.01 | 0.33 |
| 7.01 | 61.39 | 67.65 | -61.85 | 0.17 |
| 7.23 | 38.05 | 44.49 | -33.61 | 0.82 |
| 7.44 | 1.21 | 1.23 | -0.9 | 3.79 |
| 7.66 | 1.16 | 1.14 | -0.58 | 2.3 |
| 7.87 | 1.17 | 1.17 | -0.53 | 1.98 |
| 8.09 | 1.1 | 1.08 | -0.51 | 1.83 |
| 8.3 | 1.12 | 1.08 | -0.52 | 1.81 |
| 8.51 | 1.12 | 1.14 | -0.54 | 1.89 |
| 8.73 | 1.21 | 1.24 | -0.61 | 2.15 |
| 8.94 | 1.19 | 1.19 | -0.77 | 2.94 |
| 9.16 | 29.42 | 28.66 | -22.79 | 1.66 |
| 9.37 | 48.99 | 49.71 | -53.87 | 0.41 |
| 9.59 | 69.91 | 63.97 | -75.3 | 0.89 |
| 9.8 | 82.81 | 67.08 | -85.21 | 144.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
