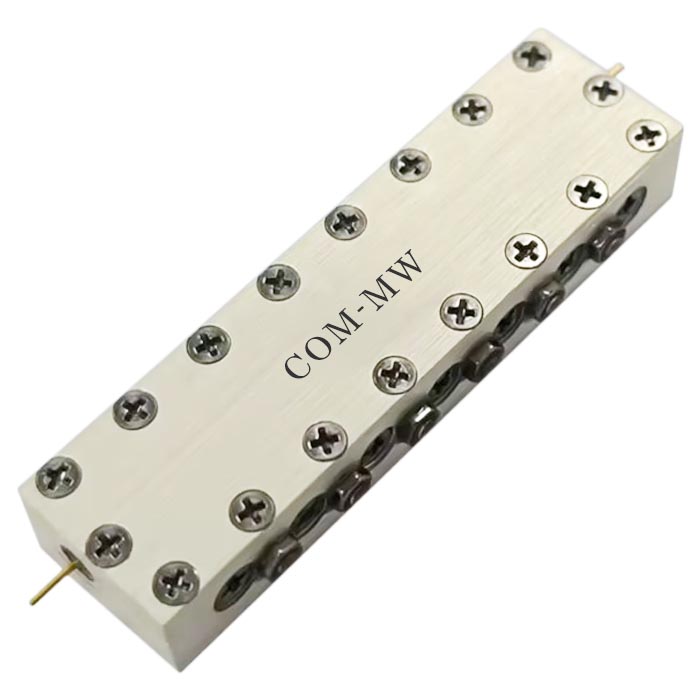

通带频率 8~10.05GHz, DC-7GHz≥35dBc, 10.9-12.9GHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 10.05 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 10.9-12.9 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 12.9-18 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.8 |

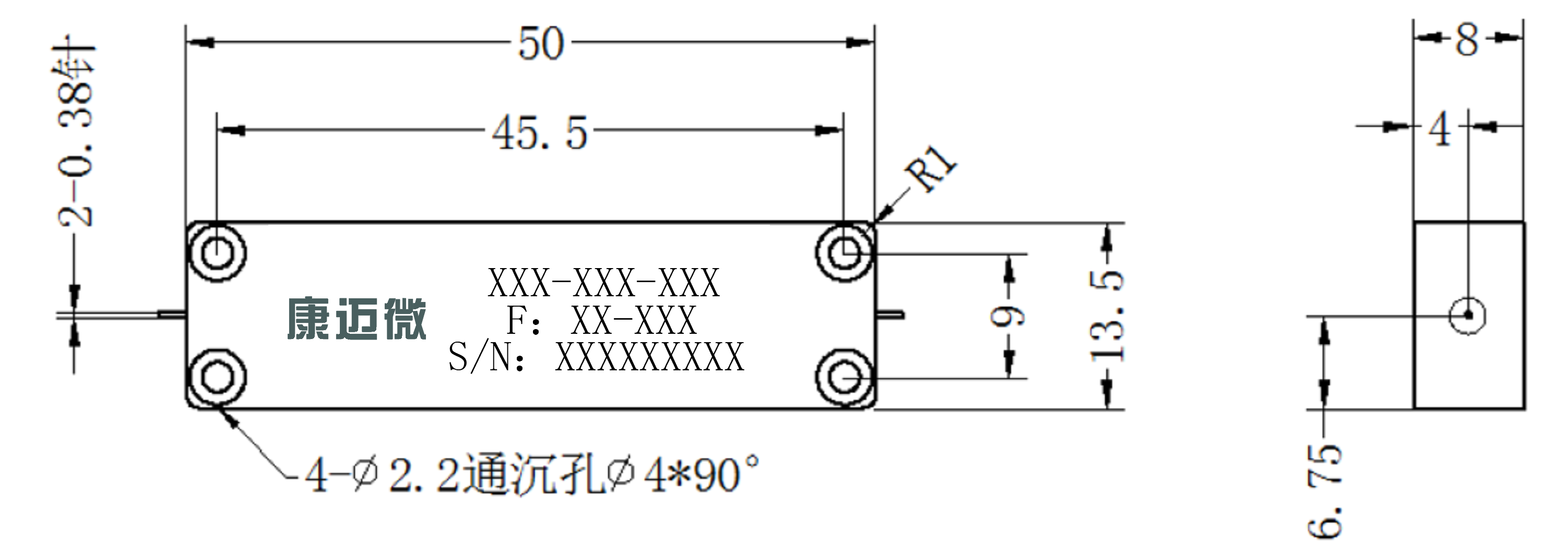

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

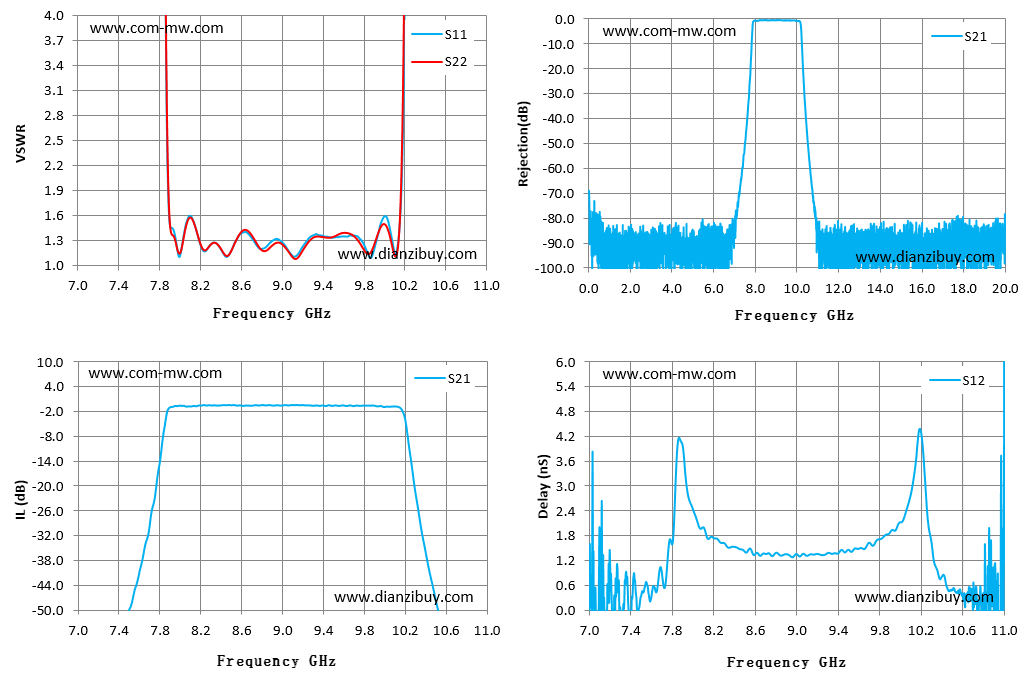

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 7 | 167.16 | 60.13 | -81.35 | -81.35 | 0.72 |
| 7.29 | 131.72 | 59.29 | -66.17 | -66.17 | 0.04 |
| 7.57 | 90.33 | 55.62 | -44.16 | -44.16 | 0.43 |
| 7.86 | 4.15 | 4.34 | -3.54 | -3.54 | 4.16 |
| 8.14 | 1.5 | 1.5 | -0.71 | -0.71 | 1.72 |
| 8.43 | 1.13 | 1.15 | -0.48 | -0.48 | 1.5 |
| 8.71 | 1.31 | 1.36 | -0.61 | -0.61 | 1.36 |
| 9 | 1.28 | 1.26 | -0.59 | -0.59 | 1.35 |
| 9.29 | 1.35 | 1.33 | -0.64 | -0.64 | 1.38 |
| 9.57 | 1.34 | 1.39 | -0.62 | -0.62 | 1.49 |
| 9.86 | 1.09 | 1.15 | -0.61 | -0.61 | 1.83 |
| 10.14 | 1.33 | 1.31 | -1.01 | -1.01 | 3.48 |
| 10.43 | 67.01 | 23.01 | -39.84 | -39.84 | 0.73 |
| 10.71 | 266.76 | 27.75 | -66.71 | -66.71 | 0.41 |
| 11 | 2125.78 | 34.09 | -82.22 | -82.22 | 7.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
