通带频率DC~1094MHz, 1760-3650MHz≥20dB, 表面贴装, 替代RLP-1094+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 1094 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 1760-3650 | MHz≥ | 20 | 28 | dB | |
| 通带驻波 | 1.4 | 1.9 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 3.5（峰值功率）W设计保证 |
| 带宽 | -3dB≥1380MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-1094+ |

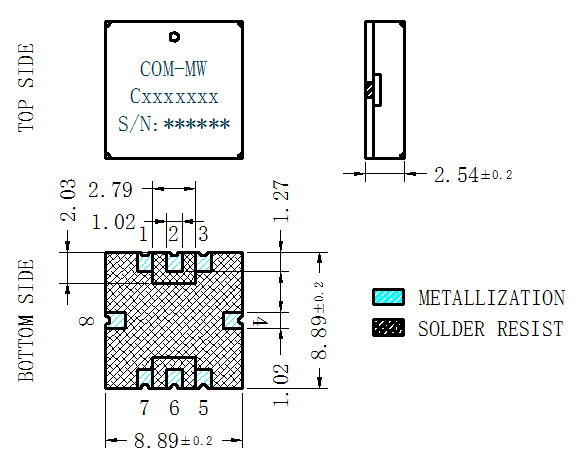

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

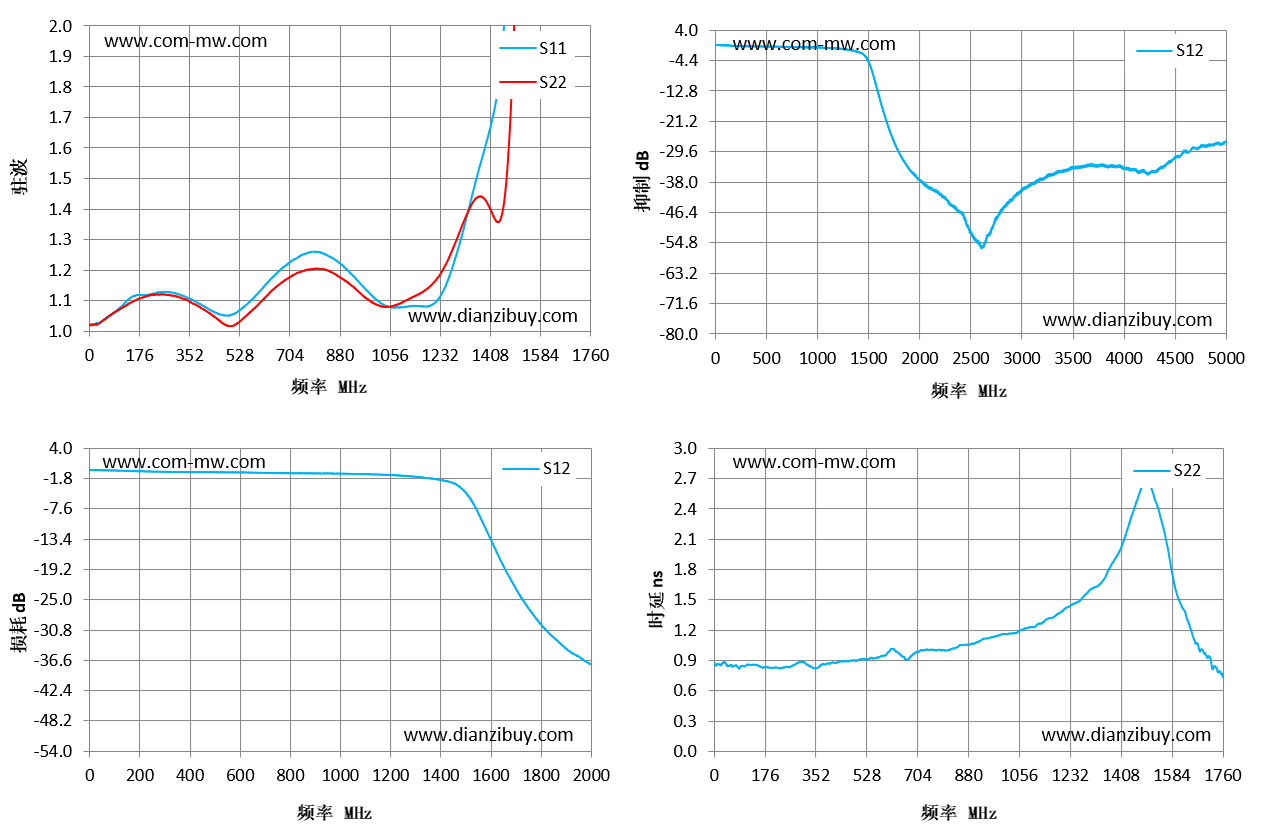

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1.02 | -0.07 | 0.87 |
| 126 | 1.09 | 1.08 | -0.22 | 0.85 |
| 251 | 1.13 | 1.12 | -0.39 | 0.84 |
| 377 | 1.09 | 1.08 | -0.47 | 0.86 |
| 503 | 1.05 | 1.02 | -0.52 | 0.91 |
| 629 | 1.16 | 1.12 | -0.57 | 0.99 |
| 754 | 1.25 | 1.2 | -0.68 | 1 |
| 880 | 1.22 | 1.18 | -0.74 | 1.05 |
| 1006 | 1.1 | 1.09 | -0.79 | 1.16 |
| 1131 | 1.08 | 1.11 | -0.93 | 1.26 |
| 1257 | 1.16 | 1.23 | -1.22 | 1.47 |
| 1383 | 1.58 | 1.44 | -1.86 | 1.88 |
| 1509 | 3.6 | 2.54 | -5 | 2.64 |
| 1634 | 16.08 | 10.94 | -16.97 | 1.34 |
| 1760 | 25.63 | 16.73 | -27.26 | 0.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
