通带频率2140~2460MHz, DC-1500MHz≥70dBc, 3-4GHz≥70dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2140 | ~ | 2460 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 3-4 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 5-7 | GHz≥ | 75 | dBc | ||
| 通带驻波 | / | / | 1.5 |

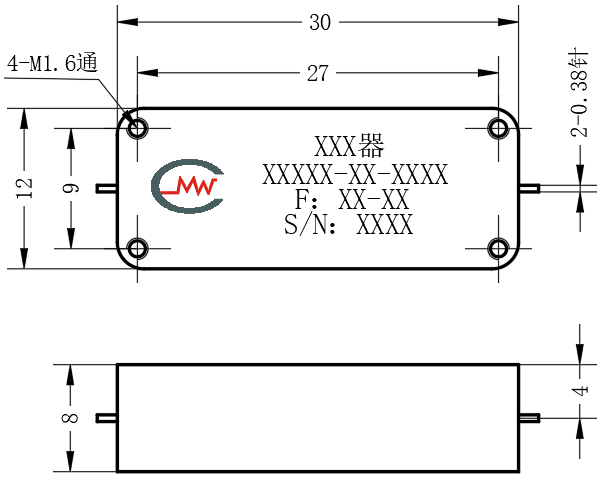

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.1ns@ ±450KHz |
| 时延波动 | ≤0.3ns@110MHz带内 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

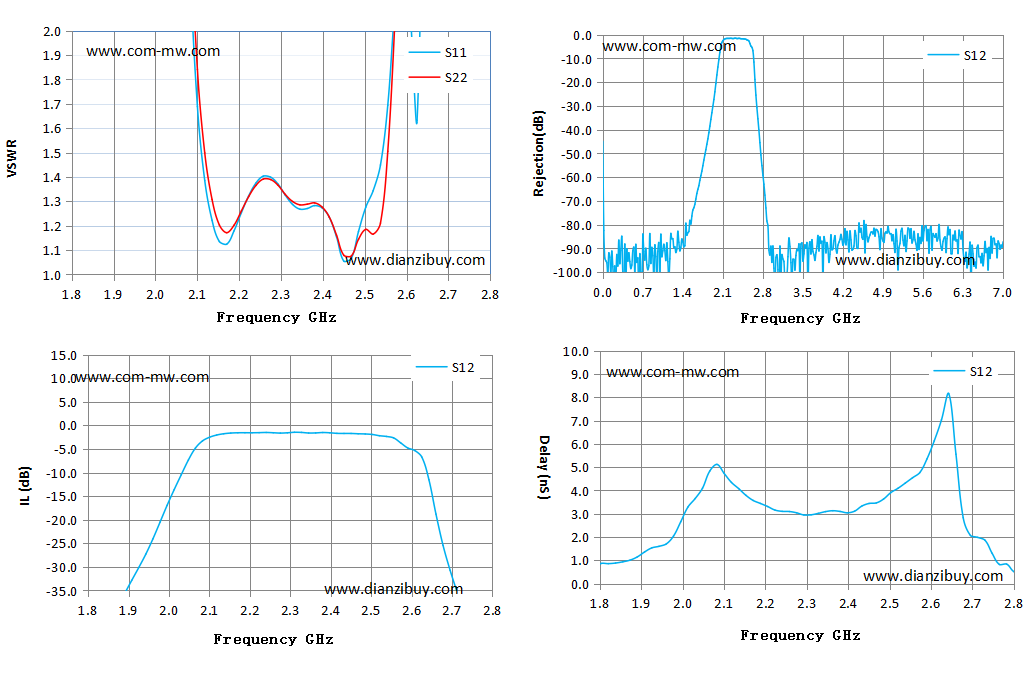

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1.8 | 35.45 | 33.57 | -48.41 | -48.41 | 0.86 |
| 1.89 | 31.06 | 29.22 | -35.65 | -35.65 | 1.14 |
| 2.03 | 8.47 | 8.94 | -10.46 | -10.46 | 3.66 |
| 2.1 | 1.69 | 1.84 | -2.51 | -2.51 | 4.73 |
| 2.13 | 1.22 | 1.3 | -1.77 | -1.77 | 4.08 |
| 2.17 | 1.12 | 1.17 | -1.56 | -1.56 | 3.57 |
| 2.21 | 1.25 | 1.26 | 1.26 | 1.26 | 3.31 |
| 2.24 | 1.38 | 1.37 | -1.49 | -1.49 | 3.1 |
| 2.31 | 1.32 | 1.33 | -1.45 | -1.45 | 2.95 |
| 2.38 | 1.28 | 1.29 | -1.51 | -1.51 | 3.1 |
| 2.45 | 1.05 | 1.08 | -1.71 | -1.71 | 3.44 |
| 2.52 | 1.34 | 1.17 | -1.92 | -1.92 | 3.1 |
| 2.64 | 3.35 | 7.57 | -11.51 | -11.51 | 7.16 |
| 2.73 | 18.19 | 19.8 | -40.18 | -40.18 | 1.86 |
| 2.8 | 23.7 | 13.69 | -59.14 | -59.14 | 0.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
