通带频率DC~288MHz, 399-455MHz≥20dB, 455-1000MHz≥40dB, 表面贴装, 替代RLP-288+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 288 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 399-455 | MHz≥ | 20 | dB | ||
| 带外抑制 | 455-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥310MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-288+ |

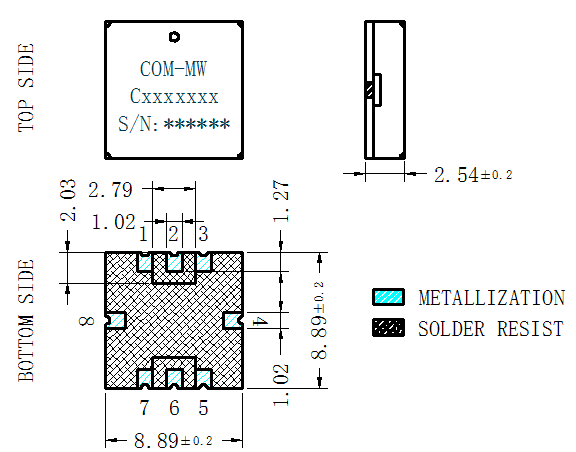

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

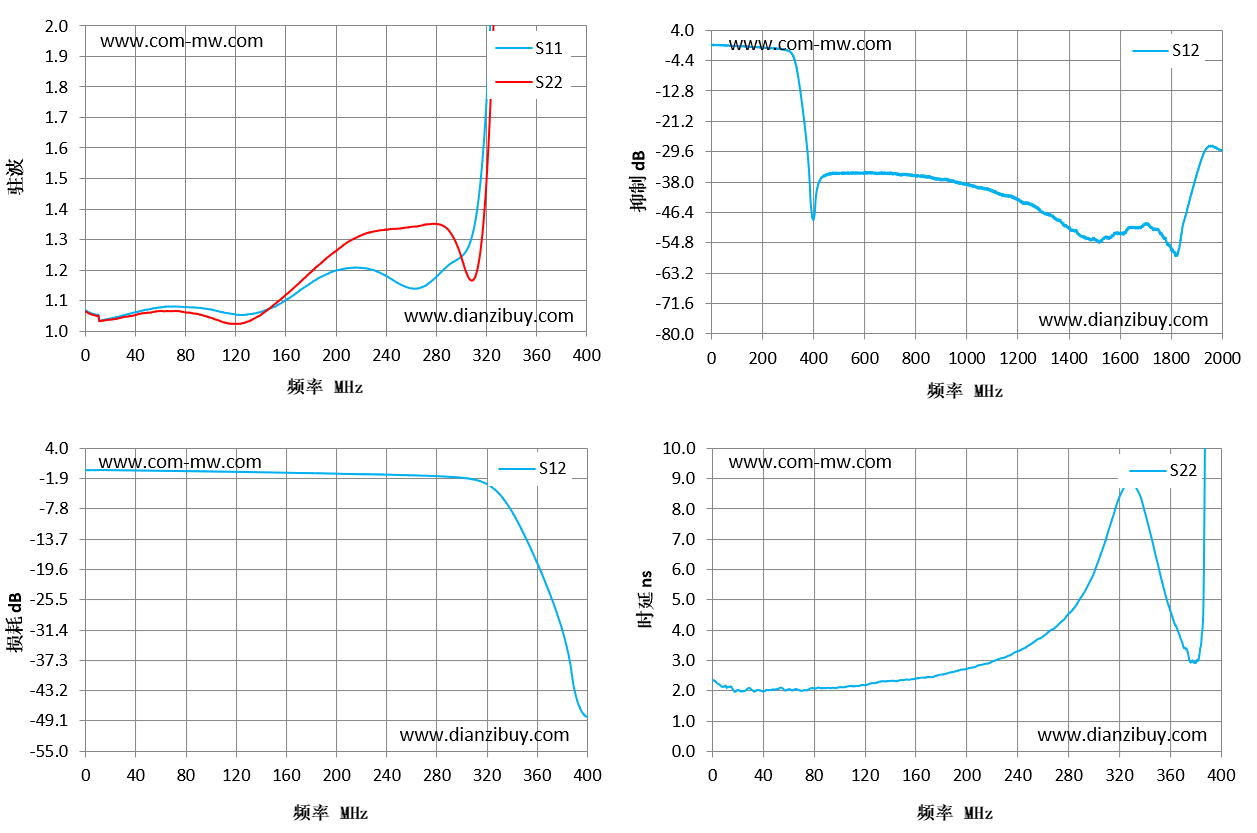

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S22 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.07 | 1.07 | -0.18 | 2.36 |
| 29 | 1.05 | 1.04 | -0.2 | 2.1 |
| 57 | 1.08 | 1.06 | -0.28 | 2.02 |
| 86 | 1.08 | 1.06 | -0.38 | 2.09 |
| 114 | 1.06 | 1.03 | -0.48 | 2.17 |
| 143 | 1.07 | 1.06 | -0.59 | 2.33 |
| 171 | 1.13 | 1.16 | -0.72 | 2.46 |
| 200 | 1.2 | 1.26 | -0.86 | 2.73 |
| 229 | 1.2 | 1.33 | -1 | 3.1 |
| 257 | 1.14 | 1.34 | -1.15 | 3.73 |
| 286 | 1.2 | 1.34 | -1.41 | 4.83 |
| 314 | 1.43 | 1.22 | -2.25 | 7.62 |
| 343 | 6.17 | 5.83 | -9.58 | 7.4 |
| 371 | 17.86 | 17.54 | -24.84 | 3.42 |
| 400 | 27.47 | 27.47 | -48.26 | 25.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
