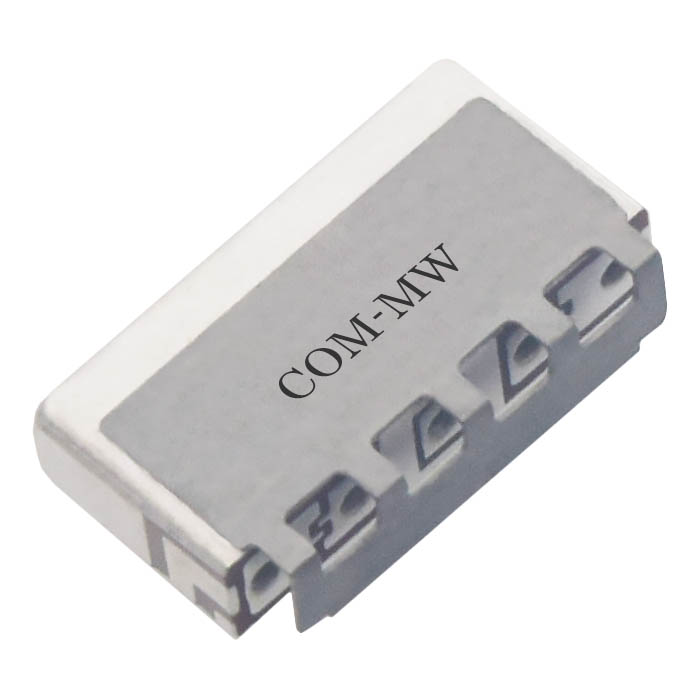

通带频率3555~3595MHz, DC-3475MHz≥40dB, 3675-4300MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3555 | ~ | 3595 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3475 | MHz≥ | 40 | dB | ||
| 带外抑制 | 3675-4300 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

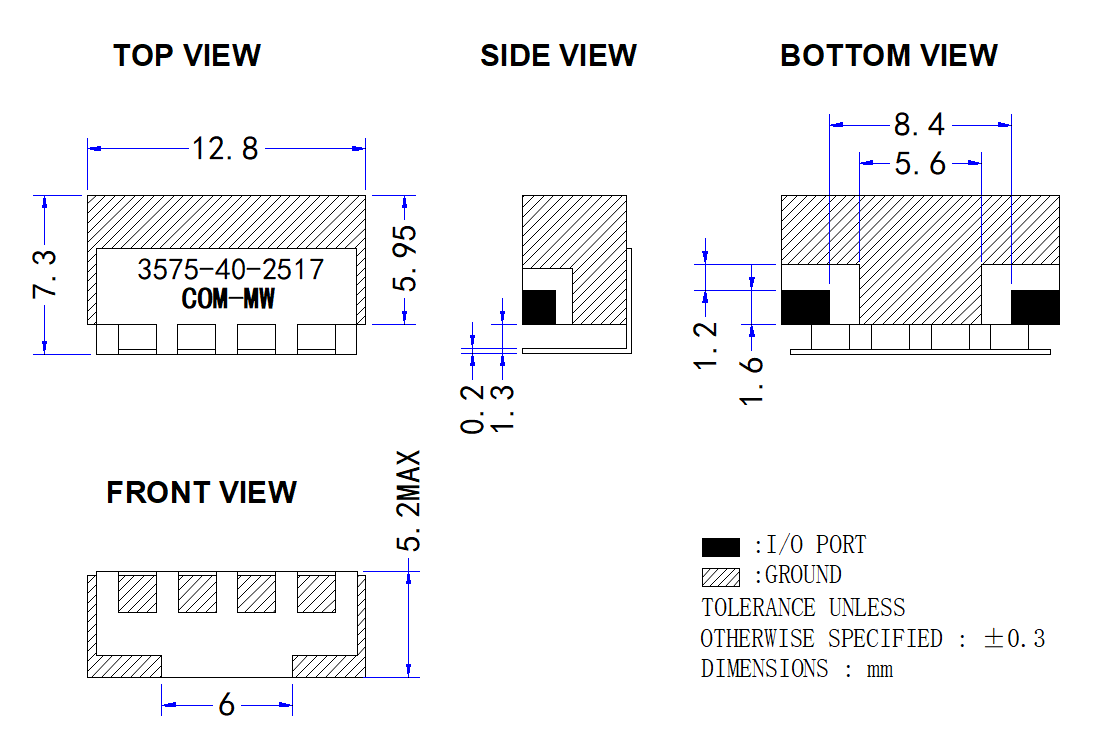

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 3W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

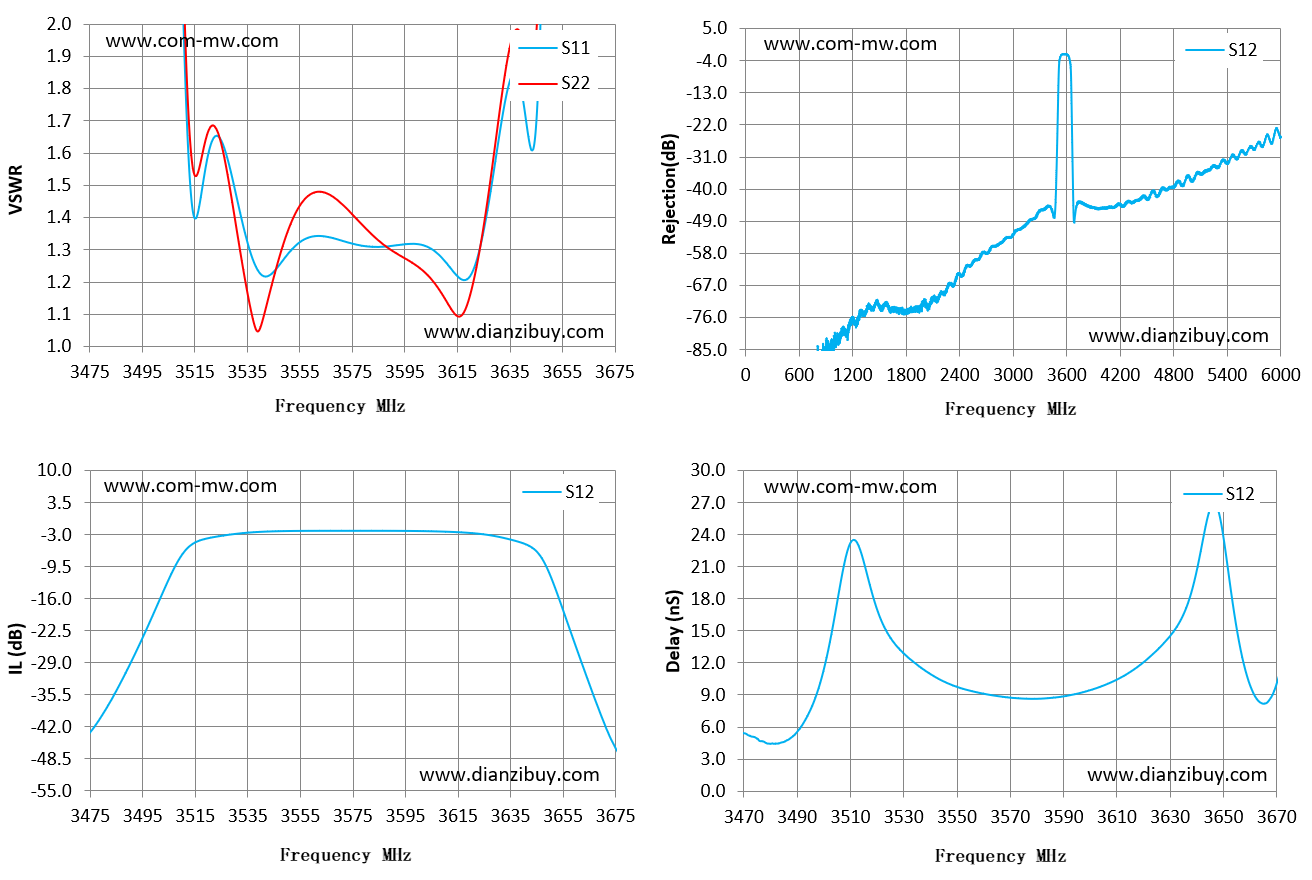

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3475 | 22.95 | 45.72 | -43.35 | 4.96 |
| 3489 | 14.45 | 21.43 | -31.09 | 5.14 |
| 3504 | 5.4 | 6.08 | -13.76 | 15.48 |
| 3518 | 1.49 | 1.6 | -3.98 | 18.77 |
| 3532 | 1.44 | 1.33 | -2.76 | 12.51 |
| 3546 | 1.24 | 1.23 | -2.3 | 10.21 |
| 3561 | 1.34 | 1.48 | -2.21 | 9.09 |
| 3575 | 1.32 | 1.41 | -2.21 | 8.66 |
| 3589 | 1.31 | 1.31 | -2.21 | 8.82 |
| 3604 | 1.31 | 1.22 | -2.29 | 9.76 |
| 3618 | 1.21 | 1.11 | -2.56 | 11.57 |
| 3632 | 1.7 | 1.77 | -3.58 | 15.14 |
| 3646 | 1.78 | 2.06 | -6.83 | 26.83 |
| 3661 | 12.78 | 11.42 | -26.88 | 9.5 |
| 3675 | 29 | 20.9 | -45.76 | 14.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
