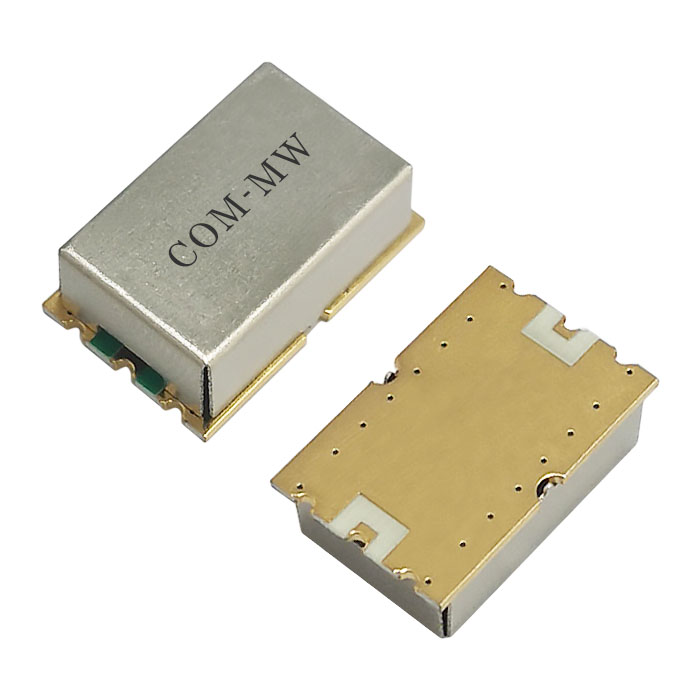

通带频率3700~4182MHz, DC-3.45GHz≥35dBc, 5.3-8.4GHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3700 | ~ | 4182 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-3.45 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 5.3-8.4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 1.1-1.8 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 6.6-7.2 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

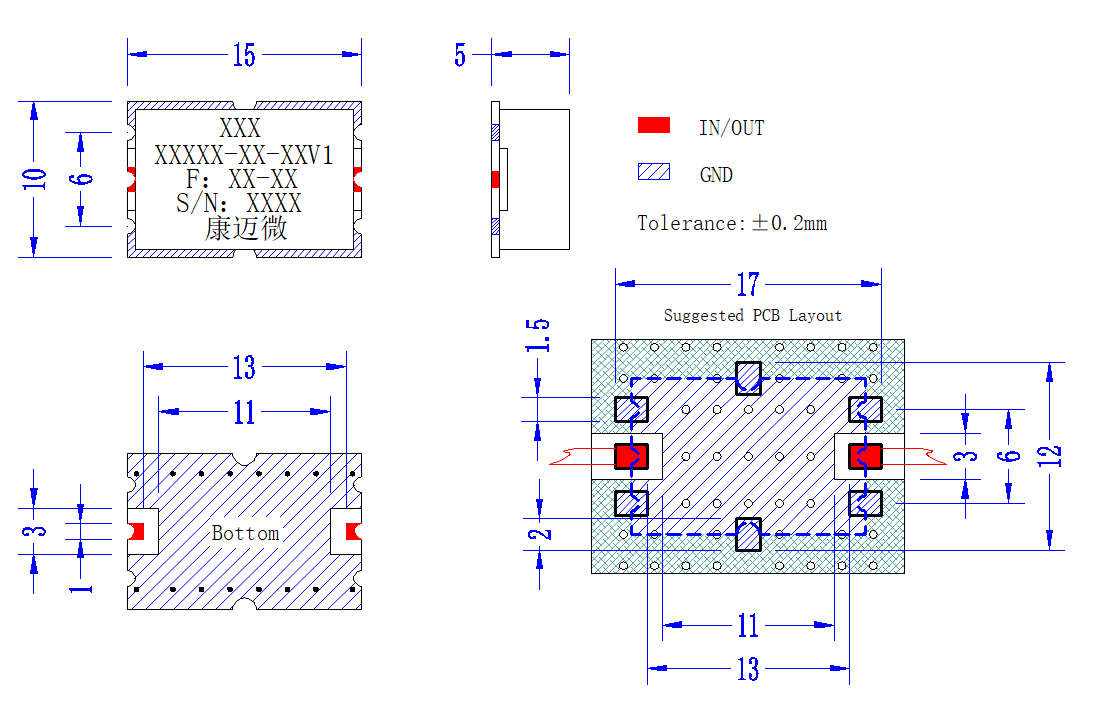

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

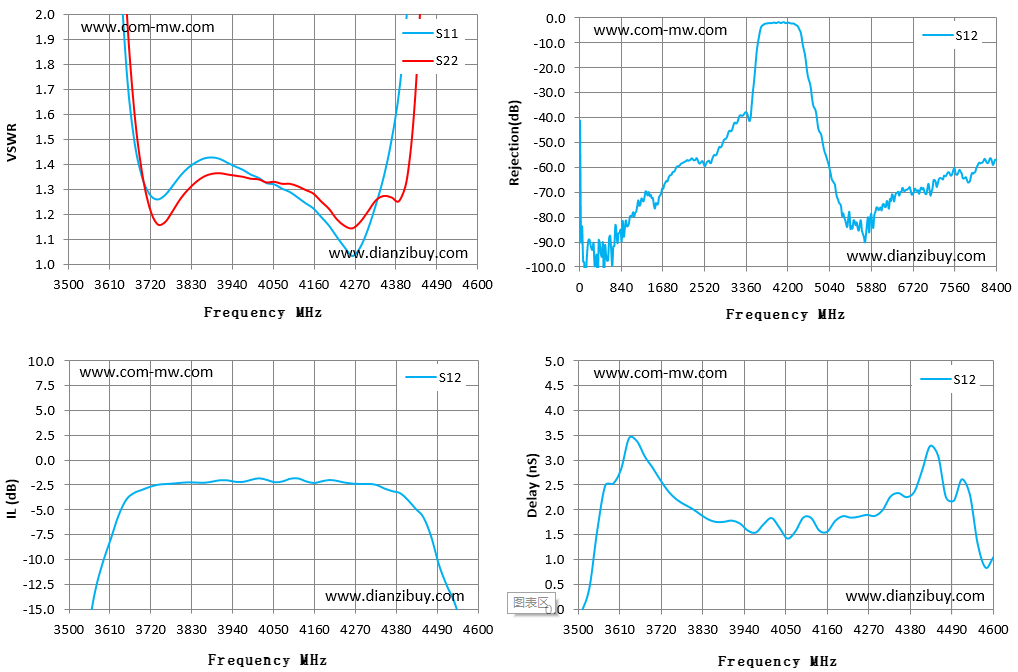

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3500 | 12.11 | 11.92 | -30.61 | -30.61 | -0.34 |
| 3579 | 6.2 | 7.25 | -13.17 | -13.17 | 2.49 |
| 3657 | 1.81 | 2.07 | -3.93 | -3.93 | 3.38 |
| 3736 | 1.28 | 1.23 | -2.66 | -2.66 | 2.58 |
| 3814 | 1.36 | 1.26 | -2.25 | -2.25 | 2.01 |
| 3893 | 1.43 | 1.36 | -2.14 | -2.14 | 1.76 |
| 3971 | 1.38 | 1.35 | -2.15 | -2.15 | 1.54 |
| 4050 | 1.33 | 1.33 | -1.97 | -1.97 | 1.63 |
| 4129 | 1.27 | 1.31 | -1.82 | -1.82 | 1.83 |
| 4207 | 1.16 | 1.22 | -1.97 | -1.97 | 1.87 |
| 4286 | 1.07 | 1.17 | -2.38 | -2.38 | 1.87 |
| 4364 | 1.35 | 1.27 | -2.82 | -2.82 | 2.33 |
| 4443 | 2.52 | 1.65 | -4.86 | -4.86 | 3.28 |
| 4521 | 7.93 | 6.12 | -12.58 | -12.58 | 2.61 |
| 4600 | 13.84 | 13.34 | -23.39 | -23.39 | 1.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
