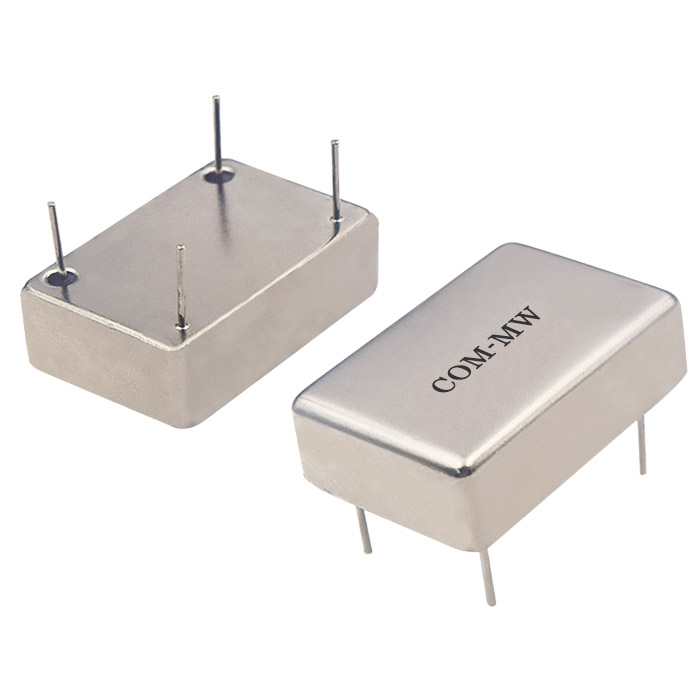

中心频率 75.8MHz, -3dB带宽 80KHz, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
窄带，低损耗
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 75.8 | MHz | ||
| -3dB带宽 | / | / | 80 | KHz | ||
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | F0±125 | KHz≥ | 50 | dB | ||
| 带外抑制 | F0±200 | KHz≥ | 70 | dB | ||
| 带外抑制 | F0±1 | MHz≥ | 75 | dB |
| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 功率容量 | 10dBm设计保证 |
| 时延波动 | ＜15us@80KHz BW |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

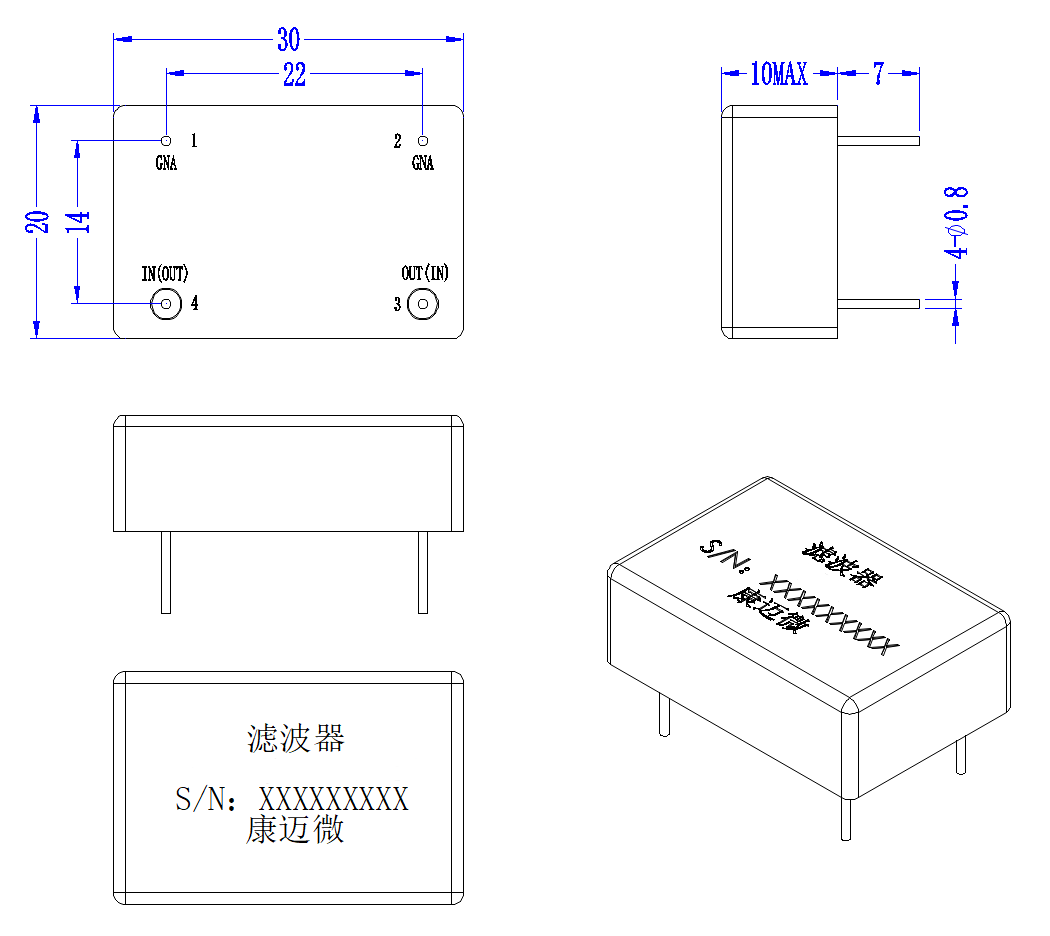

| 输入/输出端 | 3，4 |
| 接地端口 | 1，2 |

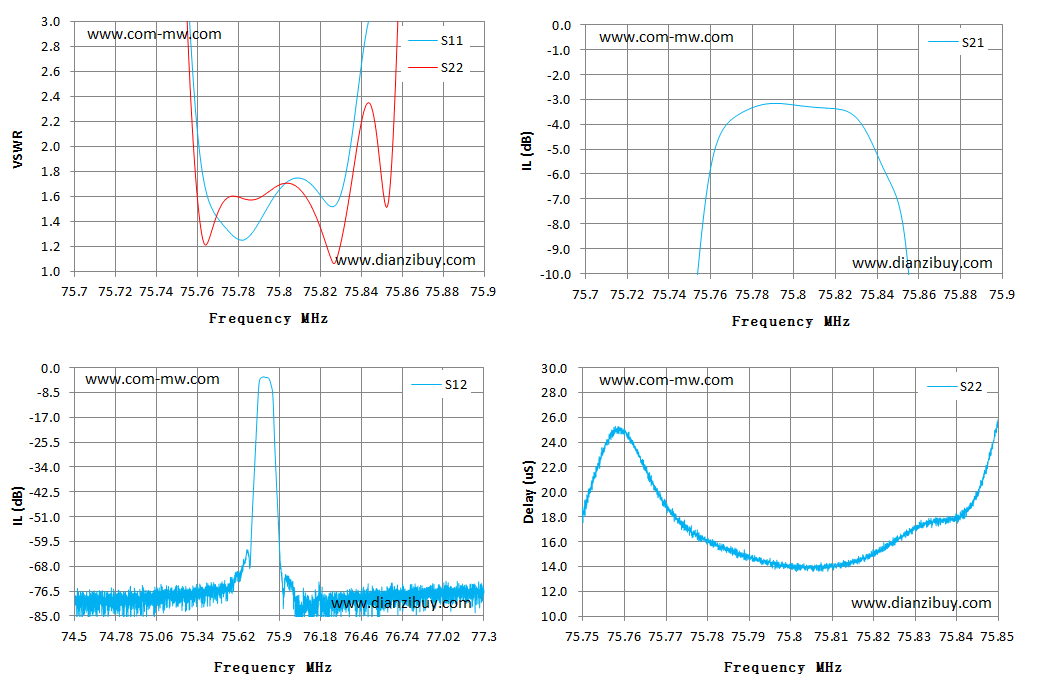

| Frequency MHz | S11 VSWR | IL dB | IL dB | S22 VSWR | Delay us |
| 75.60 | 19.94 | -72.71 | -72.87 | 22.29 | / |
| 75.70 | 16.34 | -76.28 | -74.15 | 20.67 | -79.10 |
| 75.75 | 5.09 | -13.68 | -13.67 | 5.34 | 18.20 |
| 75.76 | 2.09 | -5.76 | -5.75 | 1.55 | 24.54 |
| 75.77 | 1.42 | -3.81 | -3.80 | 1.48 | 18.75 |
| 75.78 | 1.25 | -3.33 | -3.32 | 1.59 | 16.14 |
| 75.79 | 1.39 | -3.15 | -3.15 | 1.59 | 14.68 |
| 75.80 | 1.65 | -3.22 | -3.21 | 1.69 | 13.98 |
| 75.81 | 1.74 | -3.31 | -3.31 | 1.65 | 13.89 |
| 75.82 | 1.61 | -3.37 | -3.37 | 1.35 | 15.16 |
| 75.83 | 1.62 | -3.74 | -3.73 | 1.23 | 16.92 |
| 75.84 | 2.65 | -5.23 | -5.21 | 2.19 | 17.98 |
| 75.85 | 3.17 | -7.14 | -7.13 | 1.73 | 24.84 |
| 75.90 | 20.89 | -59.07 | -59.46 | 14.80 | -11.53 |
| 76.00 | 22.37 | -77.34 | -83.71 | 18.14 | / |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
