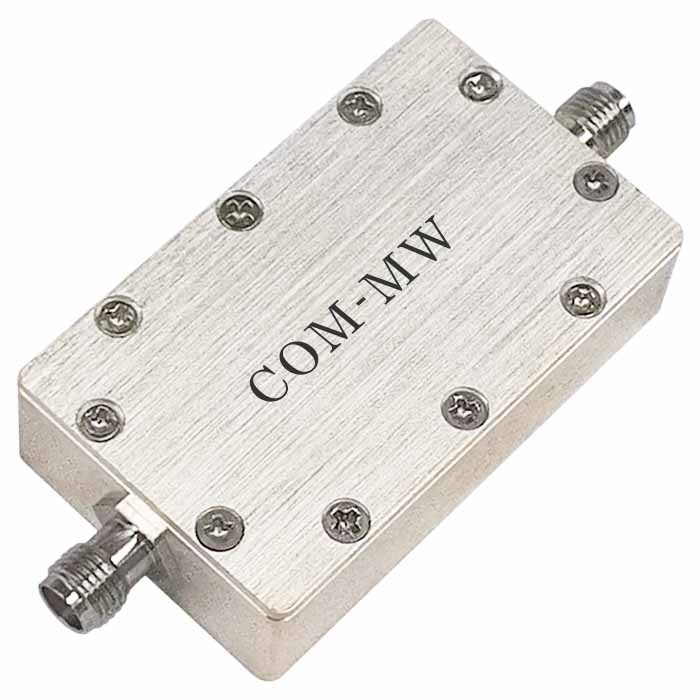

阻带频率14~22MHz, ≥40dB, 通带频率DC~10MHz, 28~100MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 14 | ~ | 22 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 10 | MHz | |
| 通带频率 | 28 | ~ | 100 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |

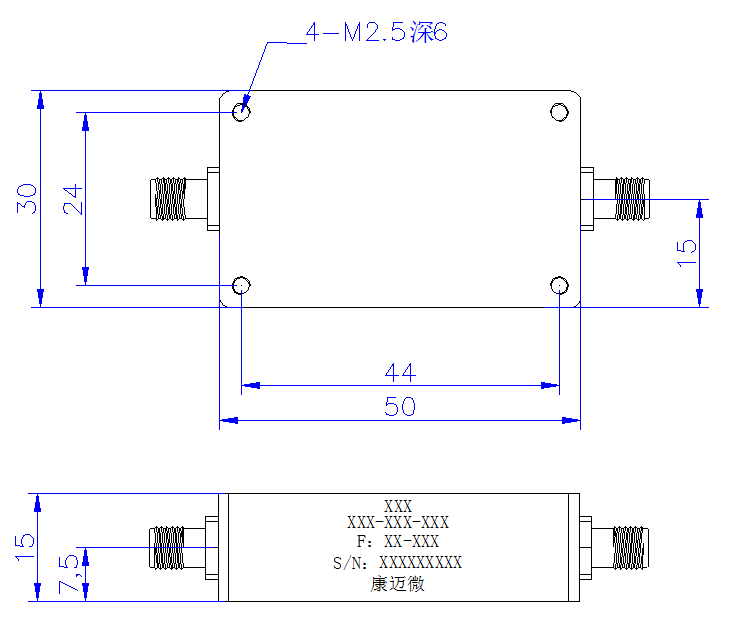

| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

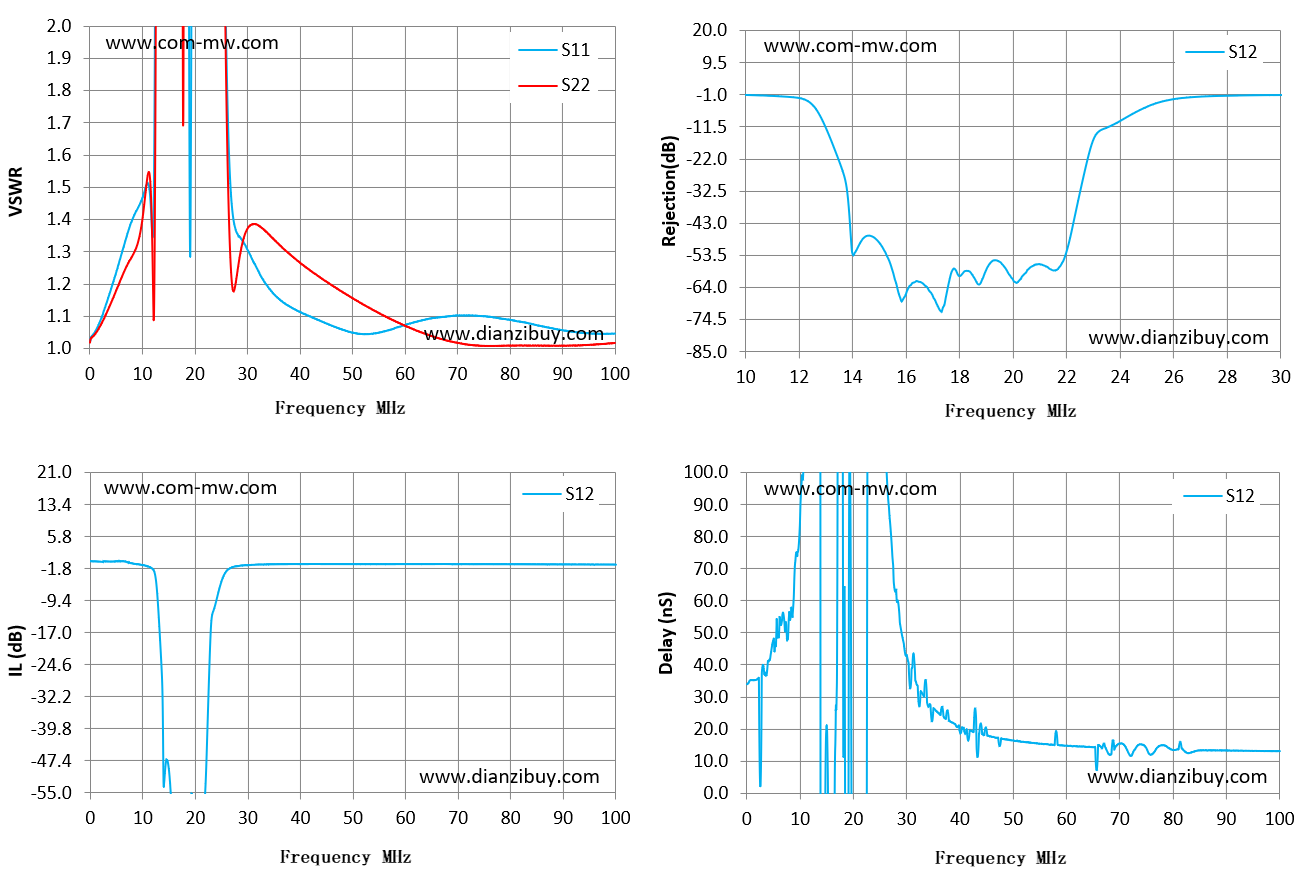

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 12 | 1.35 | 1.22 | -2.02 | 231.88 |
| 13 | 8.98 | 5.33 | -11.39 | 273.81 |
| 14 | 24.56 | 11 | -52.49 | -894.17 |
| 15 | 27.57 | 12.88 | -49.2 | 20.35 |
| 16 | 27.84 | 12.26 | -66.58 | -487.7 |
| 17 | 24.3 | 9.07 | -66.48 | 84.51 |
| 18 | 12.65 | 3.84 | -60.35 | 107.66 |
| 20 | 6.75 | 16.9 | -61.27 | -348.03 |
| 21 | 12.4 | 17.27 | -56.46 | -126.13 |
| 22 | 12.8 | 15.52 | -52.8 | -534.73 |
| 23 | 6.06 | 5.22 | -16.1 | 437.99 |
| 24 | 6.71 | 7.67 | -9.67 | 140.49 |
| 25 | 3.51 | 3.69 | -5.01 | 132.28 |
| 26 | 1.92 | 1.78 | -2.45 | 108.79 |
| 27 | 1.45 | 1.21 | -1.61 | 81.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
