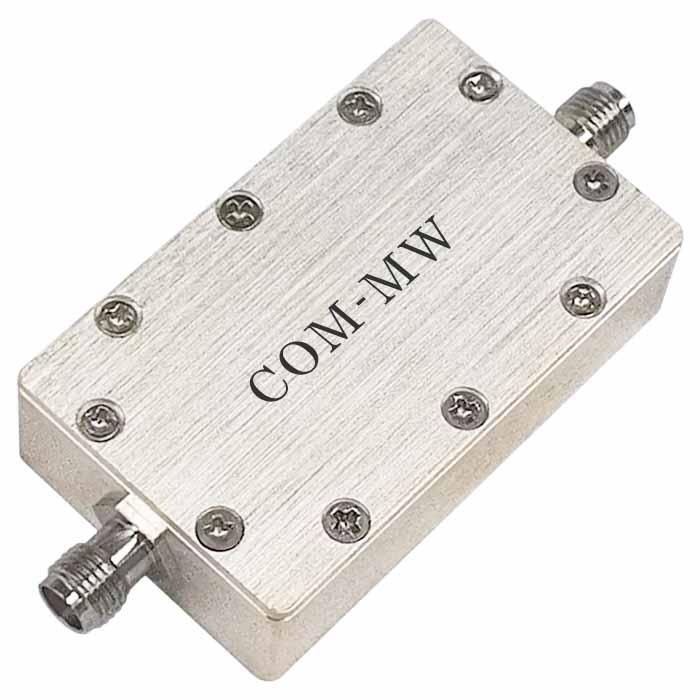

阻带频率4~6MHz, ≥40dB, 通带频率DC~2.5MHz, 8~100MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4 | ~ | 6 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 2.5 | MHz | |
| 通带频率 | 8 | ~ | 100 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |

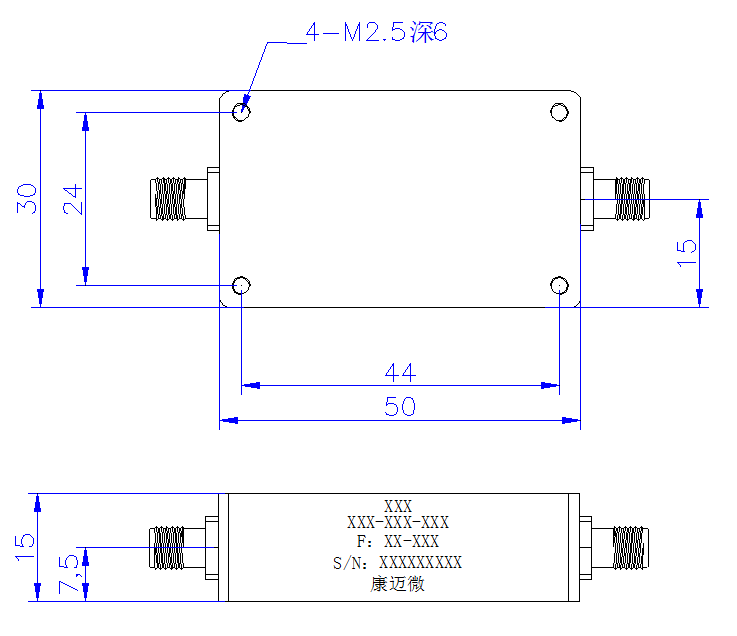

| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

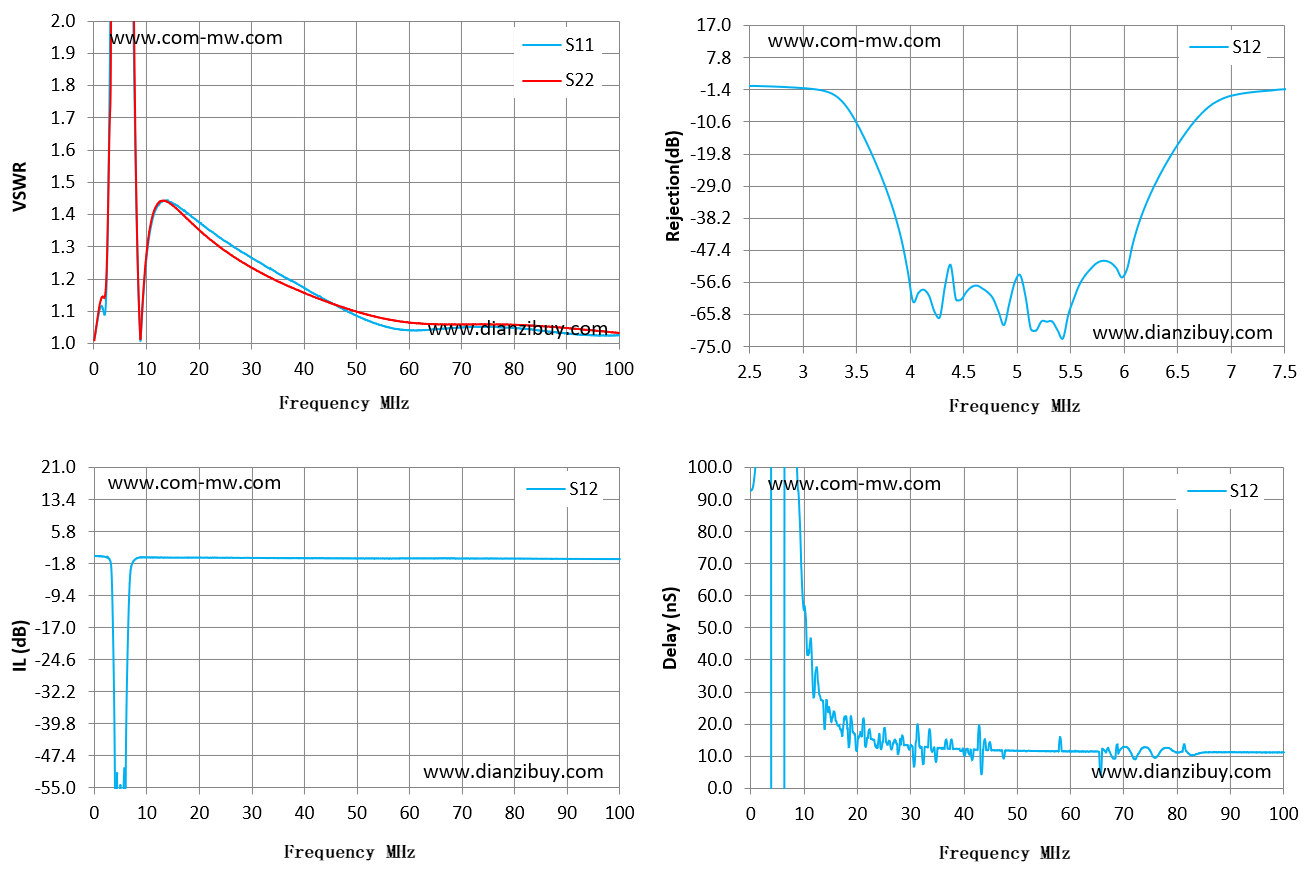

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.06 | 92.82 |
| 1 | 1.1 | 1.11 | -0.12 | 103.84 |
| 2 | 1.09 | 1.14 | -0.24 | 158.97 |
| 3 | 1.81 | 1.67 | -0.92 | 458.72 |
| 4 | 41.29 | 29.57 | -53.27 | -1026.06 |
| 5 | 34.36 | 6.55 | -56.45 | -561.09 |
| 6 | 24.48 | 31.63 | -55.08 | -938.03 |
| 8 | 1.5 | 1.54 | -0.74 | 161.53 |
| 9 | 1.04 | 1.05 | -0.42 | 90.46 |
| 10 | 1.26 | 1.28 | -0.42 | 56.26 |
| 11 | 1.37 | 1.38 | -0.42 | 43.67 |
| 12 | 1.42 | 1.43 | -0.44 | 31.47 |
| 13 | 1.44 | 1.44 | -0.45 | 28.67 |
| 14 | 1.44 | 1.44 | -0.45 | 22.2 |
| 15 | 1.43 | 1.43 | -0.48 | 21.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
