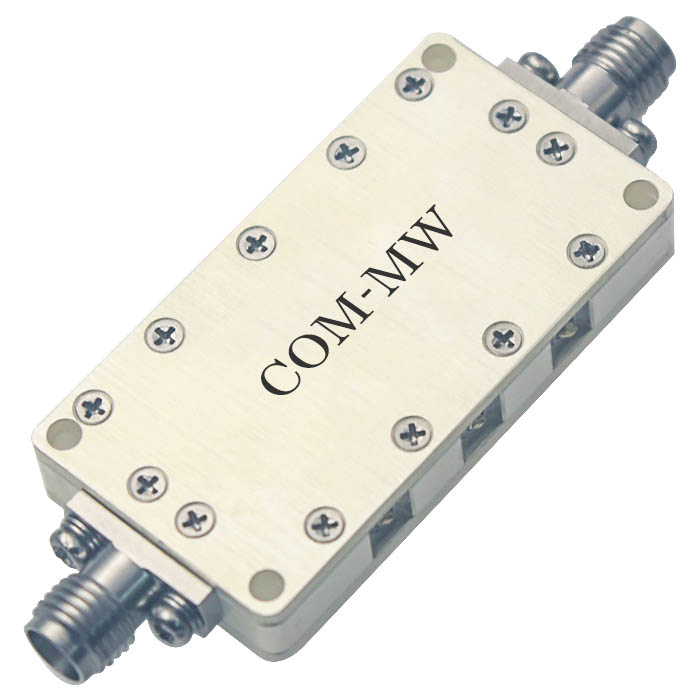

通带频率4220~4280MHz, DC-4160MHz≥30dBc, 4340-5000MHz≥30dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4220 | ~ | 4280 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-4160 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 4340-5000 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

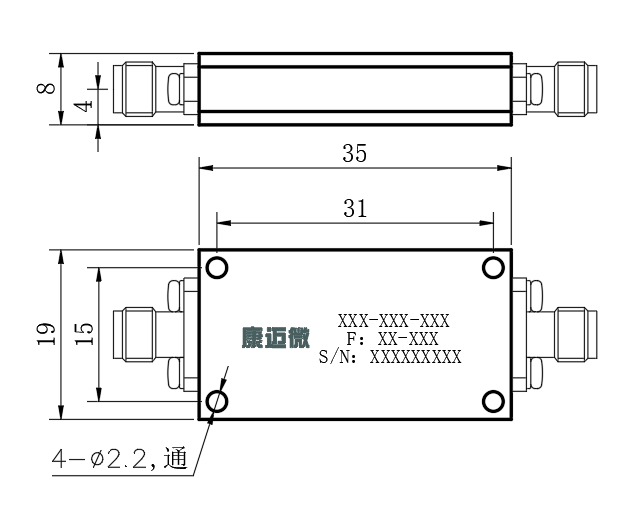

| 接口形式 | SMA-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

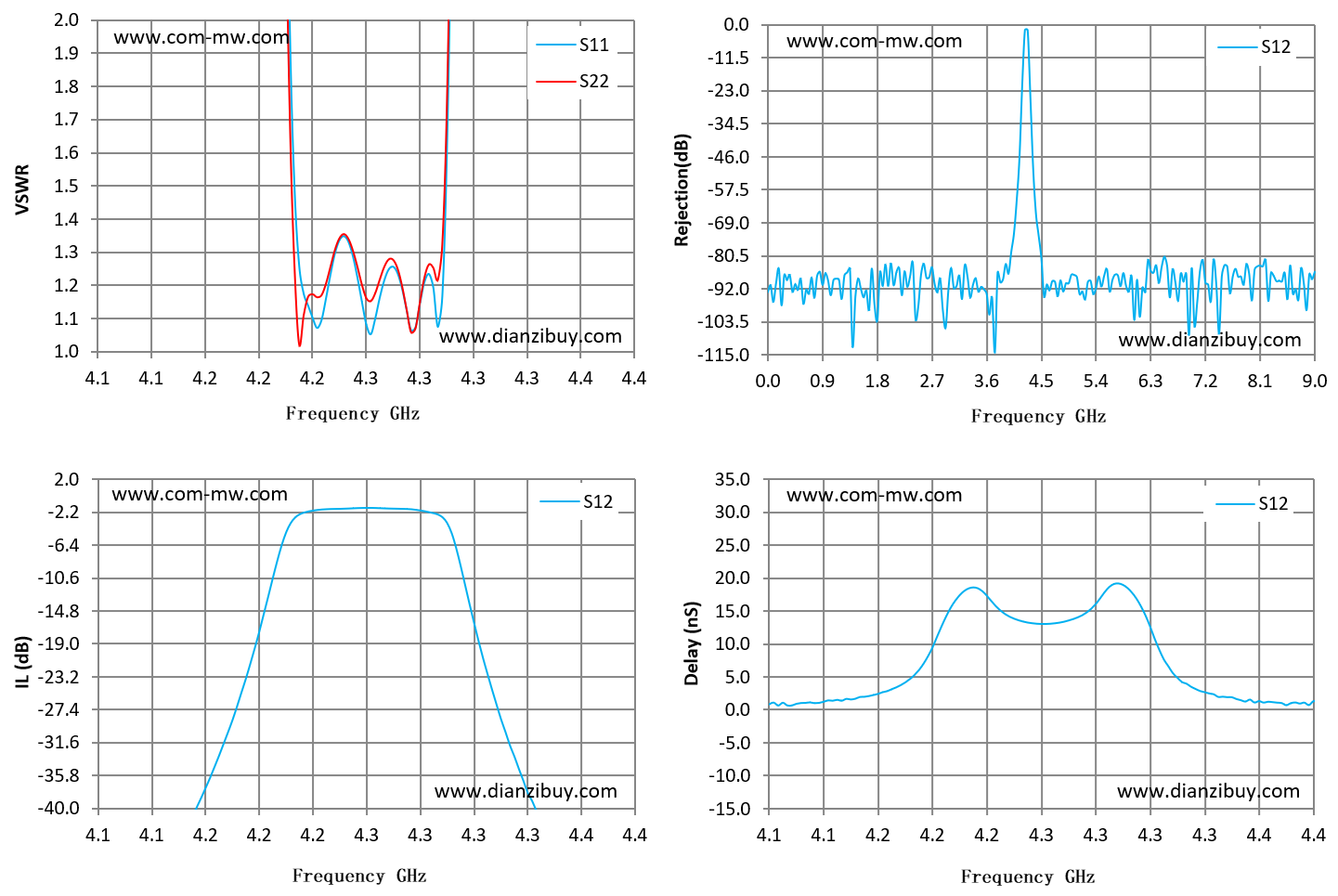

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.1 | 771.55 | 1010.22 | -60.7 | 0.83 |
| 4.12 | 7230.56 | 425.94 | -54.11 | 1.04 |
| 4.14 | 522.44 | 283.78 | -46.58 | 1.37 |
| 4.16 | 139.25 | 106.78 | -37.36 | 2.41 |
| 4.19 | 20.68 | 18.21 | -17.39 | 9.45 |
| 4.21 | 1.48 | 1.24 | -2.85 | 18.42 |
| 4.23 | 1.23 | 1.26 | -1.77 | 14.53 |
| 4.25 | 1.08 | 1.16 | -1.62 | 13.02 |
| 4.27 | 1.19 | 1.2 | -1.75 | 14.02 |
| 4.29 | 1.08 | 1.22 | -2.49 | 19.09 |
| 4.31 | 11.15 | 12.19 | -16.35 | 12.59 |
| 4.34 | 35.61 | 37.95 | -38.03 | 2.67 |
| 4.36 | 54.32 | 58.61 | -47.64 | 1.45 |
| 4.38 | 71.98 | 78.52 | -55.44 | 1.08 |
| 4.4 | 93.14 | 101.67 | -61.69 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
