通带频率 6710~7040MHz, DC-4175MHz≥80dBc, 9590-9890MHz≥80dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6710 | ~ | 7040 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-4175 | MHz≥ | 80 | dBc | ||
| 带外抑制 | 9590-9890 | MHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.3 | |||
| 群时延波动 | / | / | 0.5 | ns |

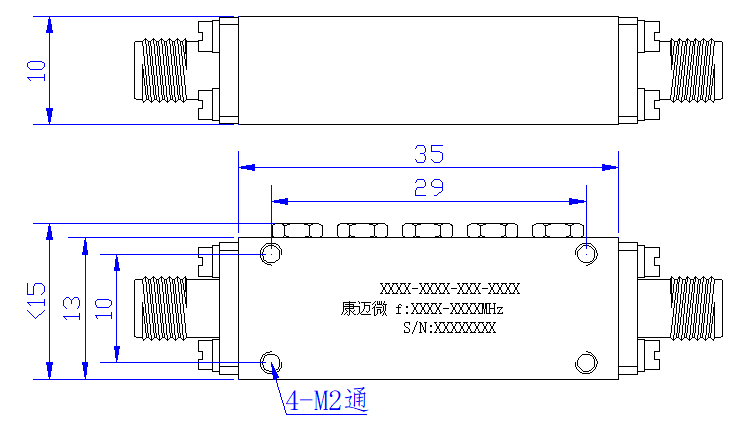

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

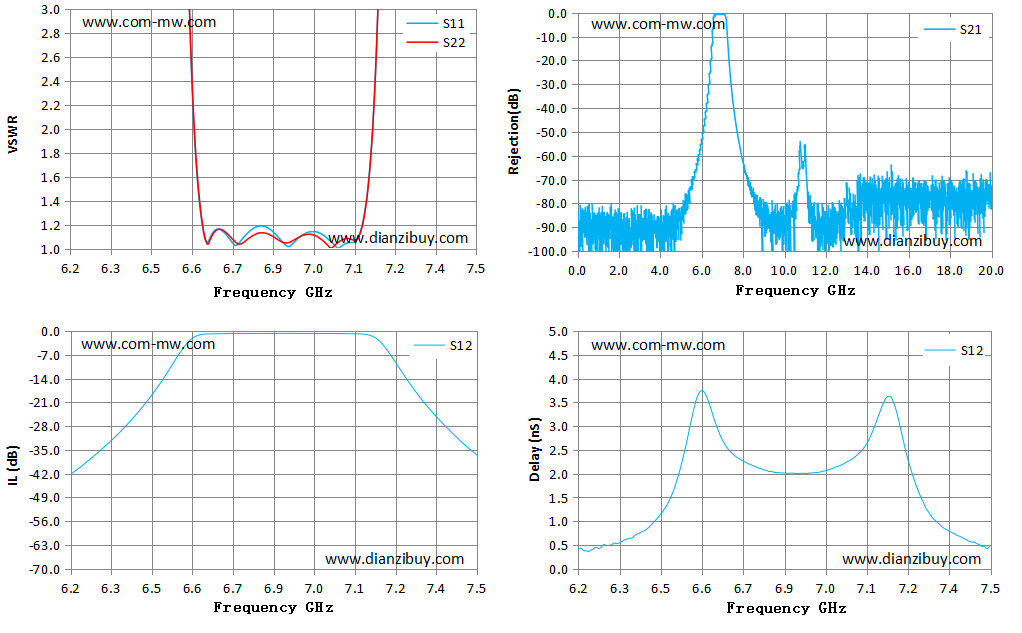

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.20 | 827.79 | 41.44 | -42.70 | 0.49 |
| 6.29 | 453.13 | 36.36 | -35.77 | 0.49 |
| 6.39 | 134.99 | 31.80 | -27.23 | 0.73 |
| 6.48 | 43.91 | 23.14 | -17.30 | 1.27 |
| 6.57 | 4.46 | 4.36 | -4.10 | 3.48 |
| 6.66 | 1.13 | 1.12 | -0.83 | 2.68 |
| 6.76 | 1.09 | 1.05 | -0.72 | 2.16 |
| 6.85 | 1.14 | 1.10 | -0.70 | 2.01 |
| 6.94 | 1.10 | 1.10 | -0.71 | 2.01 |
| 7.04 | 1.06 | 1.01 | -0.73 | 2.19 |
| 7.13 | 1.14 | 1.13 | -0.88 | 2.90 |
| 7.22 | 6.97 | 6.88 | -6.08 | 2.94 |
| 7.31 | 28.69 | 20.78 | -17.92 | 1.19 |
| 7.41 | 53.85 | 23.94 | -28.91 | 0.66 |
| 7.50 | 86.88 | 23.97 | -36.31 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
