中心频率70MHz, 3dB带宽6.8MHz, 40dB带宽10.8MHz
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 69.85 | 70 | 70.15 | MHz |
| 中心损耗 | / | / | 8.53 | 9.8 | dB | |
| 带内波动 | / | / | 1 | 1.3 | dB | |
| 带外抑制 | 38 | 42 | dB | |||
| 1dB带宽 | 6 | 6.25 | MHz | |||
| 3dB带宽 | 6.35 | 6.8 | MHz | |||
| 40dB带宽 | 9.95 | 10.8 | MHz | |||
| 群时延波动 | 100 | 150 | nsec | |||
| 群时延 | 940 | nsec | ||||
| 驻波比 | / | / | 1.2 |
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 基板材料 | YZ-LiNbO3 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |

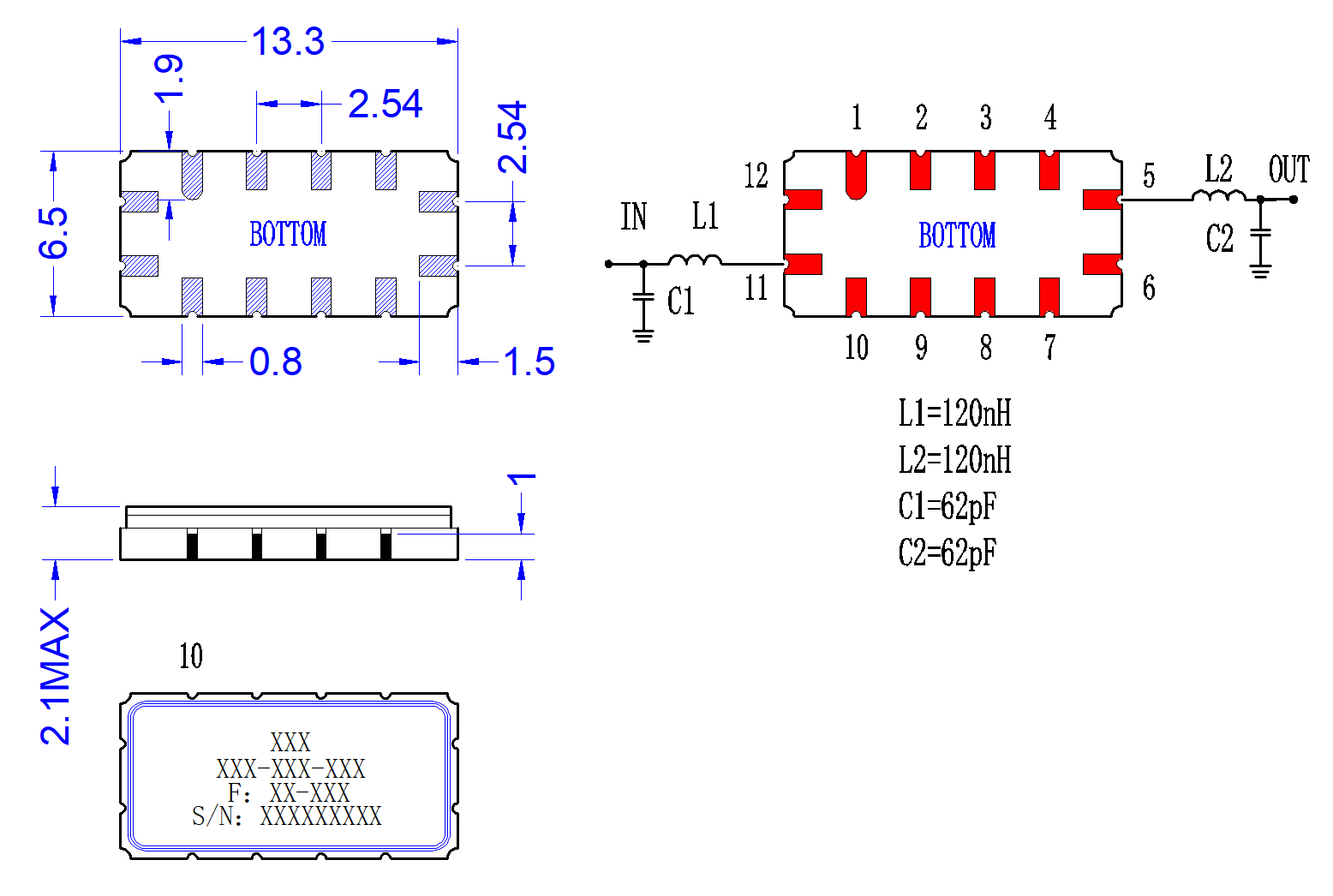

| 输入/输出端 | 5，11 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

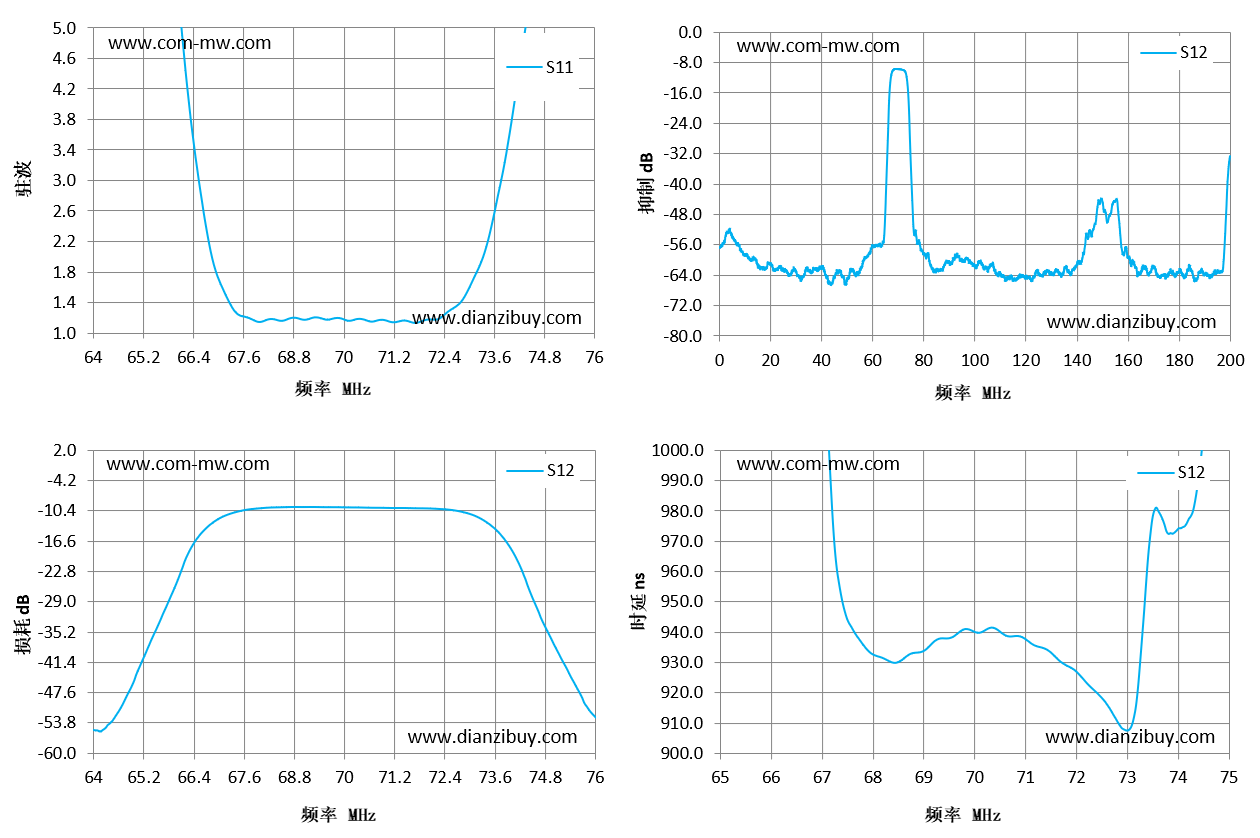

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 64 | 15.13 | -55.19 | -55.19 | 1109.92 |
| 65 | 11.87 | -45.03 | -45.03 | 1108.61 |
| 66 | 5.84 | -25.36 | -25.36 | 1099.94 |
| 67 | 1.75 | -12.09 | -12.09 | 1056.51 |
| 67 | 1.75 | -12.09 | -12.09 | 1056.51 |
| 68 | 1.14 | -9.84 | -9.84 | 932.89 |
| 69 | 1.18 | -9.58 | -9.58 | 933.54 |
| 70 | 1.18 | -9.64 | -9.64 | 940.24 |
| 71 | 1.17 | -9.76 | -9.76 | 937.95 |
| 72 | 1.17 | -9.86 | -9.86 | 927.35 |
| 73 | 1.56 | -10.93 | -10.93 | 907.56 |
| 73 | 1.56 | -10.93 | -10.93 | 907.56 |
| 74 | 3.62 | -17.97 | -17.97 | 973.49 |
| 75 | 7.21 | -37 | -37 | 1059.34 |
| 76 | 9.39 | -52.3 | -52.3 | 1117.04 |
| 1 | 产品支持220°回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
