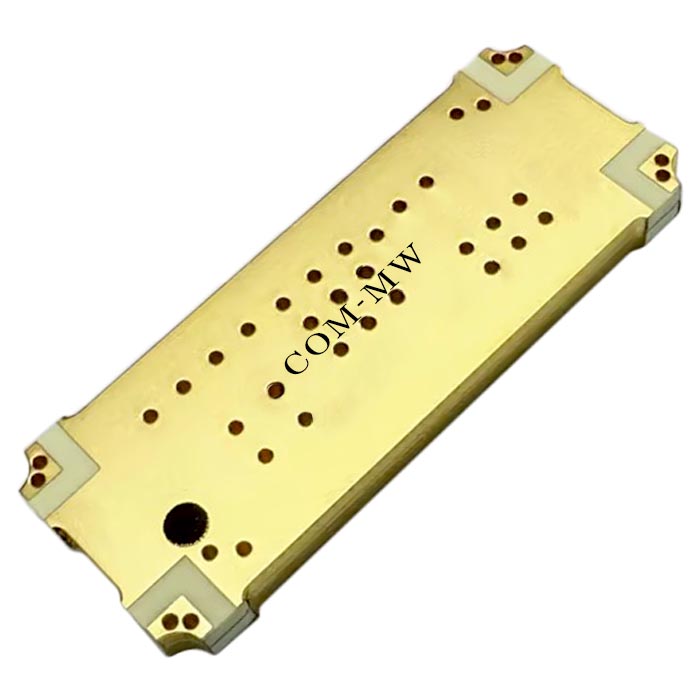

220~705MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 220 | ~ | 705 | MHz |
| 插入损耗 | 0.25 | 0.3 | dB | |
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1.1 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

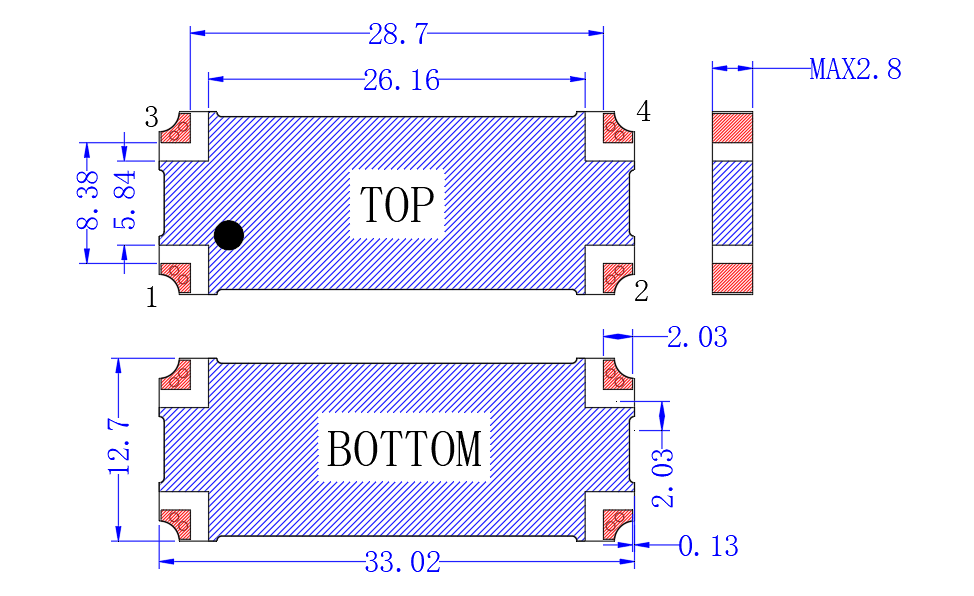

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

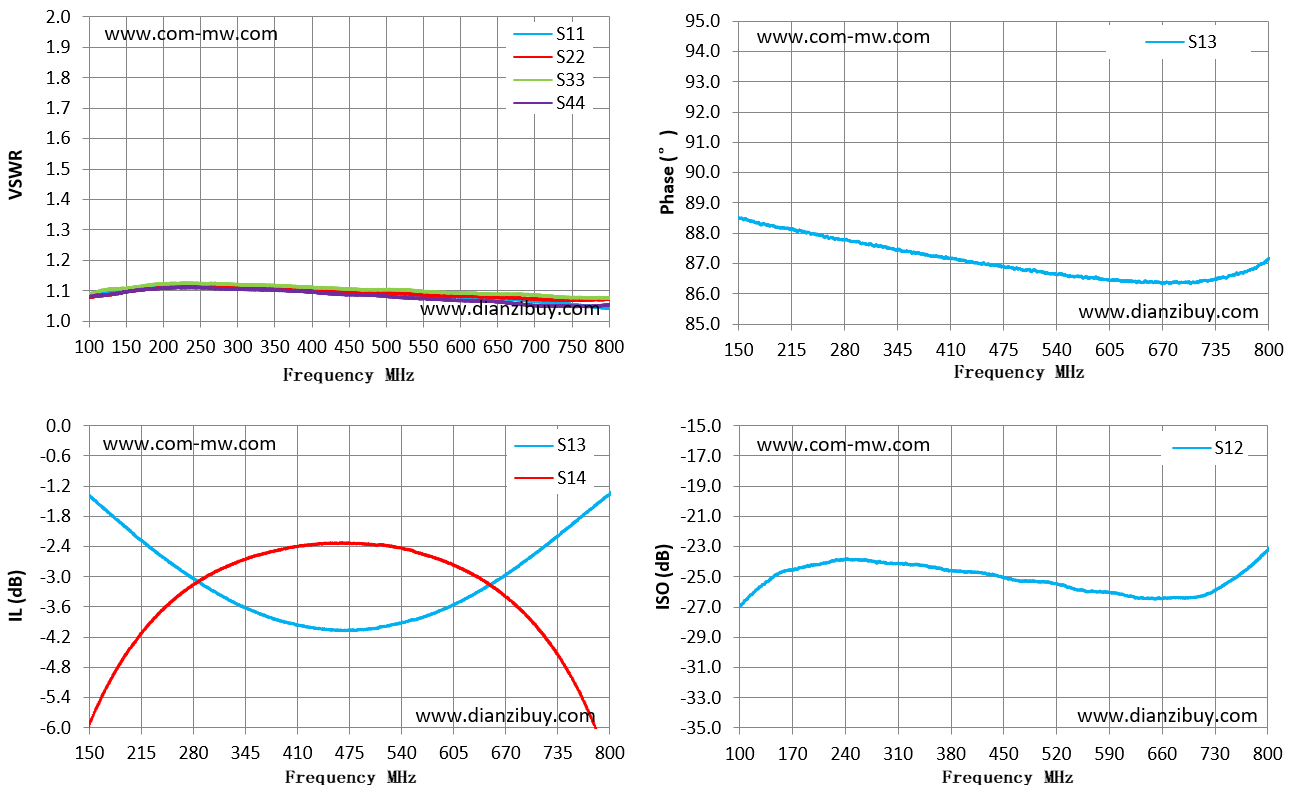

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 100.00 | 1.08 | 1.08 | -0.77 | -8.60 | 88.88 | -26.41 |
| 150.00 | 1.11 | 1.10 | -1.39 | -5.93 | 88.48 | -24.32 |
| 200.00 | 1.12 | 1.11 | -2.07 | -4.44 | 88.18 | -23.63 |
| 250.00 | 1.12 | 1.11 | -2.72 | -3.53 | 87.92 | -23.87 |
| 300.00 | 1.12 | 1.11 | -3.24 | -2.96 | 87.67 | -24.55 |
| 350.00 | 1.11 | 1.11 | -3.65 | -2.61 | 87.39 | -24.33 |
| 400.00 | 1.11 | 1.10 | -3.92 | -2.43 | 87.20 | -24.88 |
| 450.00 | 1.10 | 1.10 | -4.05 | -2.34 | 87.02 | -25.07 |
| 500.00 | 1.10 | 1.09 | -4.03 | -2.36 | 86.77 | -26.51 |
| 550.00 | 1.09 | 1.09 | -3.87 | -2.47 | 86.64 | -26.36 |
| 600.00 | 1.08 | 1.08 | -3.59 | -2.73 | 86.46 | -27.22 |
| 650.00 | 1.08 | 1.08 | -3.16 | -3.16 | 86.41 | -26.71 |
| 700.00 | 1.07 | 1.07 | -2.62 | -3.84 | 86.39 | -27.21 |
| 750.00 | 1.05 | 1.07 | -2.00 | -4.95 | 86.57 | -25.28 |
| 800.00 | 1.04 | 1.07 | -1.35 | -6.78 | 87.16 | -22.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
